波纹板材快装折叠瓦楞支撑台结构

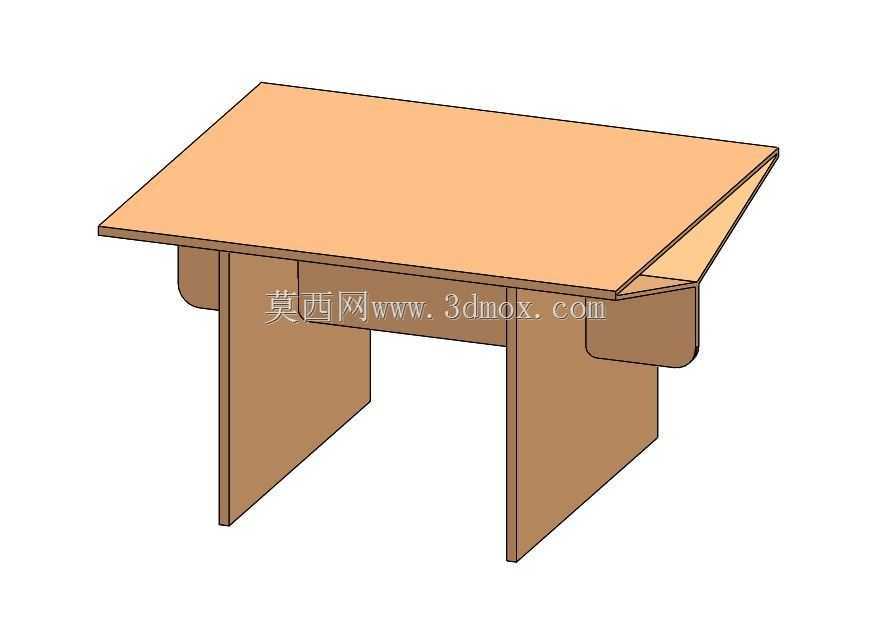

　　这款插接式瓦楞支撑台，核心面向临时展陈、户外快闪活动、应急临时办公、小户型可变家具这类需要快速部署、低运输成本的应用场景，区别于传统需要螺丝、合页等五金连接件的折叠桌，整个结构完全依靠板材自身的开槽插接实现装配与锁止，没有额外的金属连接件，整套产品可以完全摊平为几片平整的瓦楞板材，堆叠后占用空间仅为成型后体积的1/8不到，极大降低了仓储与干线运输的成本，尤其适合单次活动批量采购、用完即可回收处理的一次性或短周期使用场景。从结构功能来看，整个支撑台分为台面与两组支撑立板两个部分，台面采用带折边的瓦楞压型结构，边缘向下弯折形成围边，既提升了台面的整体抗弯刚度，避免大尺寸平板在承重时出现中部下挠的问题，同时围边上预留的对应开槽，

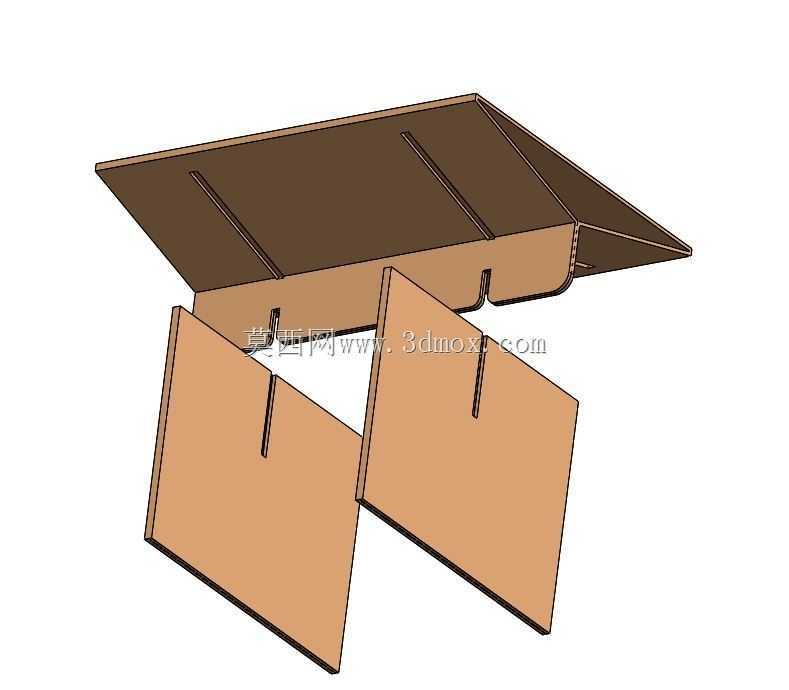

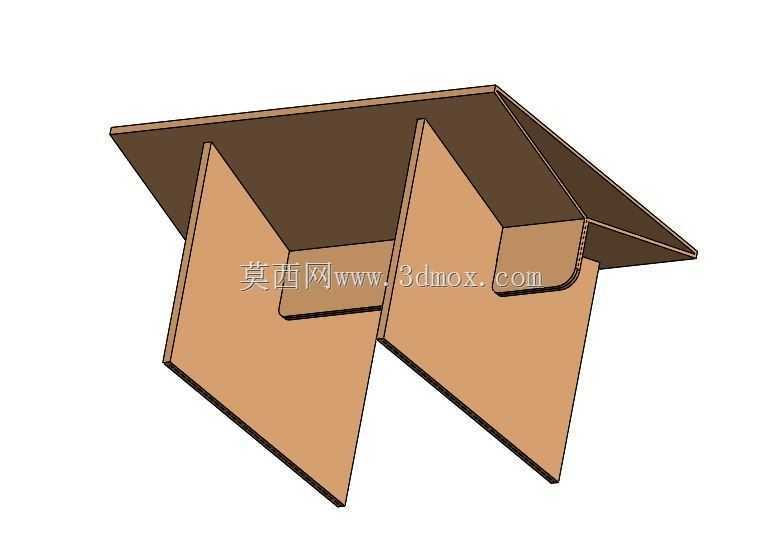

　　刚好可以和支撑立板上的凸起插舌配合，装配时只需要将两片支撑立板沿开槽位置垂直卡入台面的预留槽位，依靠瓦楞板材自身的摩擦力与板材形变产生的预紧力，就可以实现整个结构的锁止，不需要额外的紧固件，整个装配过程不需要任何工具，单人在30秒内即可完成组装，拆卸时只需要向上抬起台面即可分离所有部件，操作门槛极低。设计思路上完全围绕瓦楞材料的力学特性展开，瓦楞板材的垂直方向承压能力强，但平面抗弯折能力弱，因此支撑立板采用整板垂直布置的形式，将台面的载荷垂直传递到地面，同时两片支撑立板上开设的对向开槽，在装配时可以互相插接形成十字交叉的支撑结构，避免单块立板出现侧向失稳的问题，立板底部没有额外的脚垫结构，依靠整板底边与地面的大接触面积，

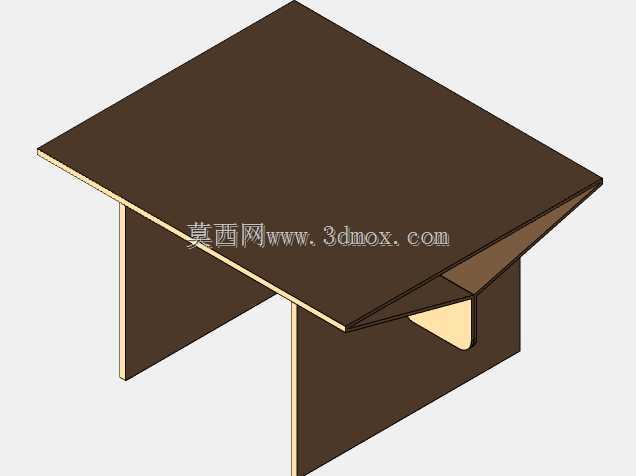

　　降低单位面积的压强，避免在软质地面上出现下陷，同时也不会刮伤硬质铺装的地面。台面的折边设计除了提升刚度之外，还可以在堆叠运输时对下层板材起到定位作用，多套产品摊平堆叠时不会出现滑移，方便打包捆扎。从安装边界来看，成型后的支撑台台面高度符合常规临时桌台的使用高度，适合放置轻型展品、笔记本电脑、餐食等载荷，台面的边缘做了斜向收边处理，既避免了直角边缘的磕碰风险，也进一步提升了台面边缘的抗形变能力，即使在边缘位置放置重物，也不会出现折边开裂的问题。整个结构没有突出的尖锐部件，所有开槽位置都做了微小的圆角过渡，避免装配时划伤操作人员的手部，同时板材的裁切完全采用平面模切工艺即可完成，不需要复杂的三维折弯或者二次加工，生产效率极高，

　　适合大批量规模化生产。在实际使用中，这种结构的支撑台可以根据使用场景的需求更换不同厚度、不同表面处理的瓦楞板材，比如需要更高承重时可以选用加厚的多层瓦楞板，需要防水场景时可以选用覆膜防水瓦楞材料，不需要改动整体的结构尺寸与插接参数，适配性极强。另外由于整个结构完全是平板化的部件，在三维建模过程中可以直接通过参数化驱动调整整体的长宽高尺寸，快速衍生出不同规格的产品系列，比如适配儿童使用的矮款、适配站立操作的高款吧台结构，只需要调整支撑立板的高度与台面的长宽参数，插接槽的位置参数可以通过关联设计自动更新，不需要重新绘制每个零件的特征，大幅提升了系列化设计的效率。结构的受力路径非常清晰，台面上的均布载荷通过台面的折边结构传递到四个插接点位，再通过垂直的立板直接传递到地面，没有多余的传力环节，每个部件的受力都以垂直方向的压应力为主，充分发挥了瓦楞材料抗压性能好的优势，规避了材料抗剪、抗弯折性能弱的缺点，在同等材料用量的前提下，比传统的折叠纸箱结构承重能力提升40%以上，同时侧向的稳定性更好，受到水平方向的推力时不会出现散架的问题，因为交叉布置的立板可以同时承受两个水平方向的载荷，插接位置的预紧力也可以抵消大部分水平方向的分力。
