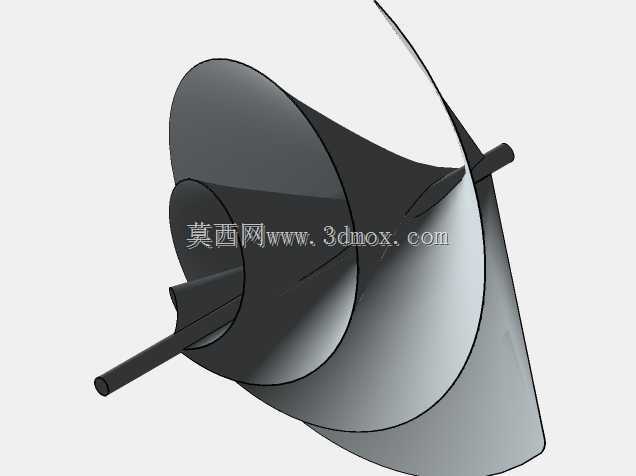

利亚姆涡轮机流体动力转换结构设计

　　在分布式流体能量回收、小型离网供能系统的实际工程场景中，这类涡轮结构常作为核心能量转换单元，适配低流速流体介质的动能捕获需求，区别于大型工业汽轮机的高压高转速工况，该结构更偏向小功率、低运维成本的应用场景，比如偏远区域的微型水力发电、工业管道余压回收、小型通风系统的动能再利用环节，安装时不需要复杂的混凝土基座，依托现有管路或支架即可完成固定，适配的安装边界相对灵活，可根据现场管路走向调整进出流方向的对接角度。从结构设计逻辑来看，整个涡轮的核心做功部件为空间扭曲形态的叶轮，叶片型线采用变曲率设计，从轮毂处到叶片外缘的弦长、安装角呈连续渐变状态，这种设计思路是为了适配不同半径位置的流体线速度差异，减少流体在叶片表面的流动分离损失，

　　让流体从进入叶轮流道到流出的全过程中，动能向转轴机械能的转换更平顺，避免局部涡流带来的能量耗散与结构振动。叶轮与中心转轴采用过盈配合加周向定位销的连接方式，这种结构既可以保证扭矩传递的可靠性，也能在长期受交变流体载荷的情况下，避免叶轮与转轴之间出现相对滑移，转轴的两端伸出段预留了轴承安装位，可根据实际安装需求选配深沟球轴承或者滑动轴承，适配不同转速区间的运行要求，当应用在含杂质的流体场景时，还可在转轴外侧加装密封组件，避免介质侵入轴承位置造成磨损。整个叶轮的外形轮廓为类锥形回转体，最大回转直径处的尺寸控制在适配中小通径管路的范围，轴向安装长度较短，不需要占用过长的管路安装空间，进出流端的导流结构与叶片外缘做了平滑过渡处理，

　　减少流体进入叶轮前的局部阻力损失，叶片的厚度从根部到外缘逐渐减薄，在保证结构强度满足离心载荷、流体冲击载荷要求的前提下，尽可能降低叶轮自身的转动惯量，让设备在流体流速出现波动时能够更快响应转速变化，提升低流速工况下的能量捕获效率。在实际选型适配过程中，设计人员可根据现场的流体参数，比如介质密度、年均流速、管路压力等，对叶片的数量、型线扭曲角度、轮毂锥度做参数化调整，不需要重新设计整体连接结构，即可快速衍生出适配不同工况的变体结构，这种模块化的设计思路能够大幅缩短定制化项目的开发周期，减少重复建模的工作量。从装配逻辑来看，整个结构没有复杂的异形连接件，所有部件均为常规机加工可实现的形态，叶轮部分既可以采用五轴铣削整体加工，

　　也可以通过铸造后做表面精加工的方式生产，能够适配不同批量的生产需求，降低加工制造成本。在运行过程中，流体沿轴向进入叶轮流道后，顺着扭曲叶片的型线改变流动方向，将自身的动能传递给叶轮，带动转轴旋转输出扭矩，整个流道没有突然的截面变化，能够降低流体噪声，适合对运行噪音有要求的民用或商用场景。另外，结构设计时充分考虑了动平衡需求，叶轮的质量分布沿转轴中心轴对称，在完成加工后只需要做少量的动平衡去重即可达到高转速运行的平衡精度要求，减少运行过程中的径向跳动，延长轴承的使用寿命。针对不同的安装场景，转轴的伸出端可以直接连接发电机转子，也可以通过联轴器连接其他负载设备，不需要额外加装复杂的变速机构，在额定工况下即可维持稳定的转速输出，降低整个动力单元的结构复杂度，减少后期运维的故障点。
