CA6140机床用皮带牵引固定支撑支架

　　在普通卧式车床的传动系统布局中，皮带牵引环节的支撑刚性直接影响传动带的运行张紧稳定性，这款适配CA6140机型的皮带牵引支架，正是针对车床床头箱外侧皮带传动副的固定需求设计的承载构件。从实际装配场景来看，该支架安装在床身靠近皮带轮组的侧装基准面上，承担着牵引轮组件的定位承载、传动过程中的载荷分散作用，避免皮带运行时的径向跳动传递到床身主体，同时为张紧调节结构提供稳定的安装基准。

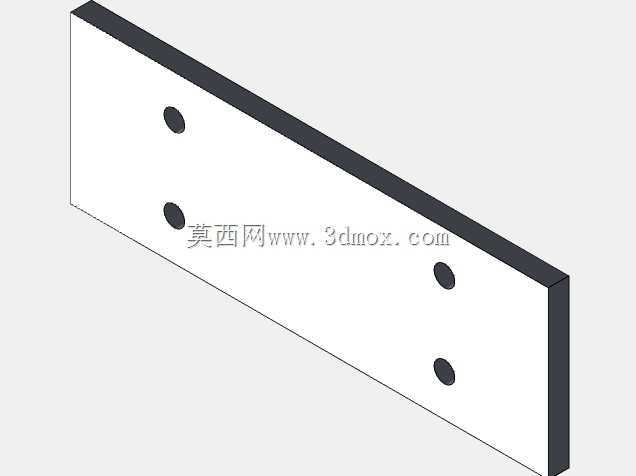

　　从结构设计逻辑来看，这款支架采用等厚矩形钢板作为主体基材，整体为平直板状结构，没有多余的异形弯折或焊接拼接结构，这种设计首先是考虑到机床运行过程中持续的振动工况，一体化的板材结构能避免拼接焊缝带来的应力集中问题，长期受交变载荷作用下也不会出现焊缝开裂的失效情况。板面上分布的四个通孔并非等距对称排布，而是根据牵引轮组件的安装孔位、以及床身侧装基面的固定螺孔位置做了对应匹配，其中两个孔位对应床身基面的固定安装点，另外两个孔位对应牵引轮轴座的锁紧固定点，孔位的中心距公差按照IT7级精度控制，能保证装配时不需要额外修配即可完成对位安装，减少现场装配的配钻工作量。

　　在安装边界方面，这款支架的厚度选取充分考虑了牵引轮传递的张紧载荷，当三角皮带处于额定张紧力状态下，支架承受的垂直板面方向的弯曲载荷不会导致板面出现超过0.02mm的挠度变形，避免因支架变形导致牵引轮偏斜，进而引发皮带偏磨、传动效率下降的问题。支架的边缘全部做了倒角处理，没有锐边毛刺，既避免装配过程中划伤操作人员，也能消除板材剪切后的边缘应力集中点。板面的平面度公差控制在0.01mm/100mm范围内，保证和床身安装基面、牵引轮轴座安装面的贴合度，装配后不需要额外加调整垫片即可满足安装面的接触刚度要求。

　　从实际使用场景的适配性来看，这款支架除了适配原厂CA6140车床的皮带牵引结构，也可用于同规格普通车床的皮带张紧结构改造，当设备长期运行后原有支架出现变形、孔位滑丝等失效情况时，该构件可直接作为替换件使用，不需要对床身安装基面做二次加工。设计过程中充分考虑了机床加工车间的油污、切削液飞溅工况，板材表面可根据需求做发黑、镀锌等防锈处理，避免长期在潮湿多油环境下出现锈蚀，影响安装精度和结构强度。

　　在功能特性上，这款支架没有设置多余的调节结构，所有安装孔位均为固定尺寸，这种设计的优势在于结构刚性更强，相比带长孔调节的支架，不会因为调节间隙的存在导致运行过程中出现位置窜动，张紧状态的保持性更好。牵引轮安装后，皮带的运行平面和床头箱输入轴皮带轮的平面度偏差可控制在0.1mm以内，能有效降低皮带运行过程中的轴向窜动，延长三角皮带的使用寿命，减少日常维护中皮带更换的频率。同时，平直的板状结构也便于日常的清洁维护，车间清理时擦拭表面积攒的油污、铁屑都非常方便，不存在容易积屑的死角结构。

　　从建模的细节处理来看，模型还原了实际加工中的所有工艺特征，包括孔口的倒角、板材边缘的去毛刺处理，没有忽略实际生产中的工艺细节，结构工程师在做机床传动系统改造、或者设备维修配件建模时，可以直接调用该模型进行装配验证，不需要再对工艺结构做二次补充。模型的尺寸参数完全匹配CA6140车床的原厂安装尺寸，装配时不会出现孔位错位、安装空间干涉的问题，能有效缩短设计验证的周期。
