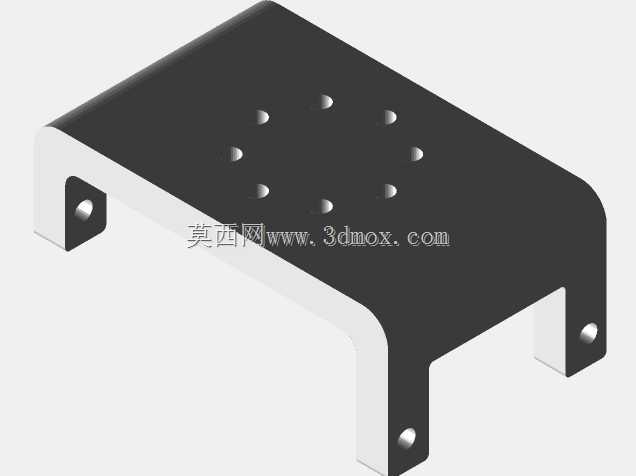

LX-16A舵机升级加厚侧装固定支架

　　在桌面级教育机器人、小型仿生机械足、轻载机械臂的关节搭建场景中，舵机侧装支架是连接舵机输出端与结构杆件的核心受力构件，常规薄款支架在频繁往复摆动、承受侧向冲击载荷时，折弯根部极易出现应力集中导致的断裂问题，直接导致整套机构动作失效，维修更换成本高且影响设备运行稳定性。这款针对LX-16A舵机设计的升级侧支架，首先从受力薄弱点入手做结构优化，将原常规支架的板材厚度做了针对性提升，在不改变原有安装孔位布局的前提下，提升支架整体的抗扭、抗弯折性能，避免舵机高速摆动、带载启停时的冲击力造成支架根部开裂。从安装边界来看，支架完全匹配LX-16A舵机的外形安装尺寸，顶面排布的多组安装孔位完全对应舵机本体的固定螺孔位置，

　　不需要额外做孔位扩孔或者转接，可直接通过标准螺丝将舵机锁紧在支架顶面，安装时不需要额外调整对位，降低装配工时。两侧的折弯支脚为对称结构，支脚上预留的通孔用于和机器人的骨架杆件、关节连接件做锁紧固定，支脚的折弯角度做了精准控制，保证安装后舵机的输出轴轴线与支架安装基准面保持垂直，避免舵机运转时出现额外的径向载荷，延长舵机齿轮组的使用寿命。在实际应用场景中，这类侧装支架多用于多足机器人的腿部关节侧装、机械臂的关节舵机侧向固定、小型云台的舵机支撑场景，这类场景下舵机不仅要输出扭矩带动负载运动，支架本身还要承受负载带来的反向弯矩，常规薄支架在长期交变载荷下，折弯处的金属会出现疲劳裂纹，最终断裂失效，这款升级支架通过增加板材厚度，

　　提升了截面的惯性矩，相同弯矩下的形变量更小，应力集中系数更低，长期运行下的疲劳寿命大幅提升。从设计思路上，这款支架没有改动原有成熟的安装孔位布局，保证了和原有标准支架的互换性，已经使用常规支架的设备出现损坏时，可以直接替换这款升级款支架，不需要改动周边的其他结构件，替换成本极低。支架的折弯圆角做了优化处理，避免折弯处的锐角造成应力集中，同时边缘做了去毛刺处理，装配时不会划伤线材或者操作人员。在安装适配性上，支架的支脚间距预留了足够的走线空间，舵机的连接线可以从两支脚之间的空隙穿出，不需要额外在结构上开走线槽，简化整体布线难度，让设备内部走线更规整。对于轻载自动化执行机构的搭建来说，

　　这类支架的结构可靠性直接决定了整套机构的无故障运行时长，很多爱好者或者小型设备开发者在搭建原型机时，往往忽略支架的结构强度，选用薄款支架做原型验证，后期带载运行时频繁出现支架断裂的问题，需要反复维修调整，这款加厚升级的支架，就是针对实际使用中暴露的断裂问题做的定向优化，在保持原有安装兼容性的前提下，解决了最核心的结构强度痛点。支架的顶面为平整安装面，平面度控制在合理公差范围内，舵机安装后不会出现歪斜，保证舵机输出的运动精度，避免因为安装面不平导致舵机运转卡顿、齿轮偏磨的问题。两侧支脚的安装孔位同轴度做了管控，安装到结构杆件上时不会出现别劲的情况，装配后支架和连接杆件的贴合度好，连接刚性更强，不会出现松动晃动的问题。在做三维结构选型时，这类标准舵机支架不需要开发者自行设计折弯、冲孔工艺，直接选用成熟的升级款结构，可以大幅缩短结构开发周期，同时经过实际使用验证的结构强度，也能避免自行设计时因为经验不足导致的结构强度不足问题，尤其适合机器人竞赛原型、小型自动化演示装置、教学实验平台的快速搭建使用。
