LX-16A升级版90度直角安装支架

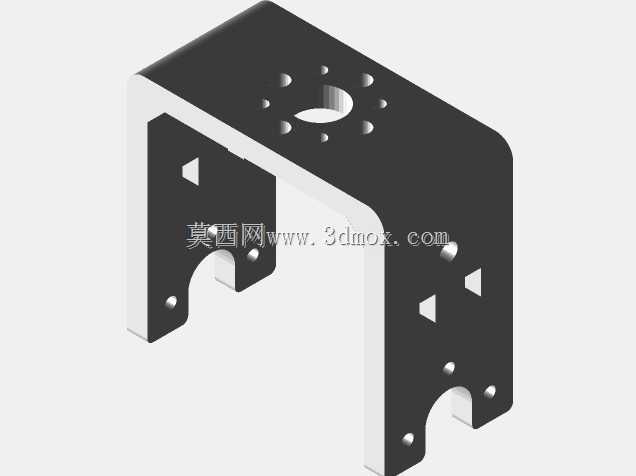

　　这款直角支架主要面向小型桌面级机械臂、舵机驱动类机器人的关节连接场景，在实际设备组装中承担两个垂直方向动力部件的载荷传递与定位固定作用，常见于教育类机器人套件、小型自动化执行模组、桌面级分拣机械手的关节转角位置，替代原有单薄的L型连接片，解决原有支架在频繁往复转动、带载启停工况下出现的边缘应力开裂、安装孔位形变错位的问题。从结构设计逻辑来看，这款支架采用一体化弯折成型的主体结构，两个互相垂直的安装面分别对应动力输出端与负载连接端，其中一个安装面设置了中心大尺寸过孔与圆周均布的小孔，中心孔用于避让动力部件的输出轴，圆周均布孔适配对应规格舵机或电机的安装螺孔，保证动力部件输出轴与支架安装面的垂直度，避免出现轴系偏载导致的转动卡顿、

　　轴承磨损加快问题；另一个安装面设置了对称分布的安装孔与底部避让缺口，缺口位置用于避让负载端的走线或凸起结构，同时减少支架整体的无效重量，兼顾结构强度与轻量化需求。设计阶段针对原有同类型支架的失效问题做了针对性优化，首先是整体板材厚度做了提升，相比常规薄款支架，加厚的板材在弯折处的抗形变能力明显增强，在承受垂直于安装面的倾覆力矩时，弯折圆角位置的应力集中系数大幅降低，不会出现频繁受载后弯折角度变大、两个安装面垂直度超差的问题；其次对所有外露边缘做了圆角过渡处理，既可以避免组装过程中锐边划伤操作人员，也能消除板材剪切后边缘的微裂纹隐患，减少应力从边缘缺陷位置扩展导致的断裂风险。从安装边界来看，

　　这款支架的两个安装面的孔位间距完全匹配LX-16A系列舵机的标准安装尺寸，不需要额外做孔位扩孔或转接，可直接完成组装，支架的外轮廓尺寸控制在小型机械臂关节的适配范围内，不会出现安装后与周边连杆、走线结构产生运动干涉的问题，弯折处的内圆角半径根据板材厚度做了匹配设计，避免弯折过程中出现板材外侧拉伸开裂、内侧起皱的成型缺陷，保证批量加工时的成品一致性。在实际应用中，这类支架除了用于机器人关节连接，也可用于小型自动化设备内两个垂直方向安装的传感器、小型执行器的固定，比如在小型输送线的转角位置固定检测传感器，或是在桌面级工装夹具上作为气缸的直角安装座，其多组预留的安装孔位可以适配不同规格的紧固件，不需要针对不同安装场景重新加工孔位，

　　降低现场改装的工作量。结构受力层面，支架上的三角形减重孔并非随意开设，孔位位置选择在安装面的低应力区域，既可以减少材料用量，也不会破坏安装面的整体刚性，孔边同样做了倒角处理，避免孔边应力集中导致的受载开裂；所有安装孔的位置度公差控制在合理范围内，保证组装后动力部件的输出轴与负载端的转动轴线重合度符合设计要求，不会出现因为孔位偏差导致的装配应力，延长动力部件的使用寿命。相比采用拼接方式制作的直角支架，一体化弯折的结构没有拼接焊缝或紧固件连接的松动隐患，在长期受振动、交变载荷的工况下，结构稳定性更优，不会出现拼接位置错位、紧固件松脱导致的设备故障，适合在需要频繁往复运动、启停冲击的小型自动化设备场景中使用。
