木工斜孔器用真空吸尘转接头结构设计

　　在木工作业现场，斜孔打孔是板式家具拼接、框架组装环节的高频工序，配套的斜孔定位夹具在作业时会持续产生木屑碎屑，若不能及时将碎屑从作业点位抽走，不仅会遮挡定位标线、影响打孔对位精度，堆积的木屑还会嵌入夹具的定位基准面，导致后续工件装夹出现尺寸偏差，长期积屑还会磨损夹具的定位销与导向孔，缩短工装使用寿命。常规便携式工业吸尘器的标配软管口径，与斜孔夹具自带的吸尘接口存在尺寸差，多数作业场景下作业人员会用胶带临时缠绕接驳，这种接驳方式密封性能差，吸尘风压损失大，碎屑抽排效率低，且胶带反复粘贴后残胶会附着在接口外壁，后续拆装清理十分不便，作业过程中软管受拖拽还容易脱落，中断除尘流程。这款转接头正是针对这一现场痛点设计，

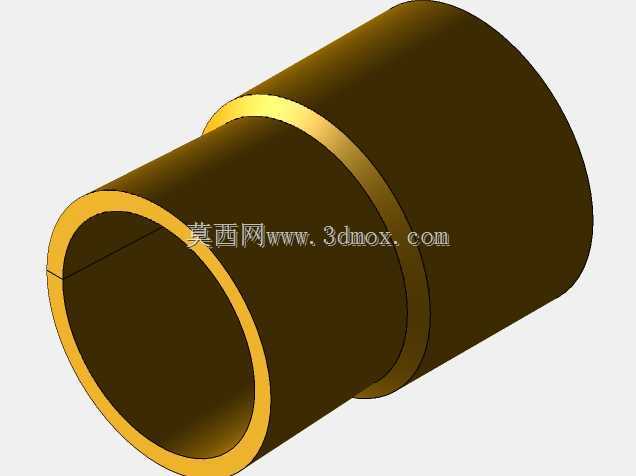

　　专门匹配斜孔夹具与便携式工业吸尘器的接口衔接需求。从结构设计逻辑来看，整体采用直通式变径筒体结构，没有多余的弯折或异形流道，能最大程度降低风阻，保证吸尘风压的有效传递，避免碎屑在管路内部卡滞堆积。筒体两端分别设置适配对应接口的插接段，插接段外壁做了微锥度处理，插入对应接口后能依靠橡胶或塑料件的弹性形变形成过盈配合，无需额外紧固件就能实现可靠密封与固定，能承受常规作业拖拽下的拉力，不会轻易松脱。筒体中部设置的环形凸台，一方面作为两端插接深度的定位基准，安装时抵到对应接口端面即可确认插接到位，避免插入过深顶到夹具内部的排屑通道、或是插入过浅导致密封不足；另一方面凸台结构也能提升筒体整体的结构强度，在3D打印制作时，

　　能减少薄壁筒体的打印变形，保证两端接口的同轴度，避免安装后出现偏心导致的管路应力集中。从安装边界来看，转接头整体轴向长度控制在合理范围，安装后不会额外增加过多的管路外伸长度，不会干涉斜孔夹具的装夹操作，作业时工件移动、夹具调整都不会与转接头发生剐蹭。两端插接段的外径尺寸严格匹配对应接口的内径公差，适配市面上主流的便携式工业吸尘器软管口径，以及对应型号斜孔夹具的排屑接口尺寸，安装时无需额外打磨或涂胶，直接插接即可使用。在实际使用场景中，这款转接头能让吸尘器的负压直接作用到斜孔夹具的排屑口位置，打孔产生的木屑会顺着排屑通道直接被吸入软管，不会在夹具表面积累，作业过程中无需频繁停机清理积屑，能有效提升连续作业效率，

　　同时也能减少作业区域的木屑扬尘，改善木工作业的现场环境。从制作适配性来看，结构采用等壁厚设计，壁厚取值兼顾结构强度与打印成型效率，使用常规熔融沉积成型3D打印设备即可制作，打印时无需添加支撑结构，层间结合力能满足使用时的结构强度要求，不会因为常规的插拔受力出现开裂。流道内壁做了顺滑过渡处理，没有台阶或锐角，木屑流经时不会出现勾挂堆积，长期使用也不会出现管路堵塞的问题，日常维护只需定期拔下敲击清理即可，无需复杂的拆解清洁流程。针对木工车间常见的木屑温度、湿度环境，所选打印材料的耐温、耐潮性能完全适配，不会因为吸附木屑中的潮气出现尺寸膨胀，也不会因为长时间通过带一定温度的打磨碎屑出现软化变形，能保持长期稳定的尺寸精度与连接可靠性。
