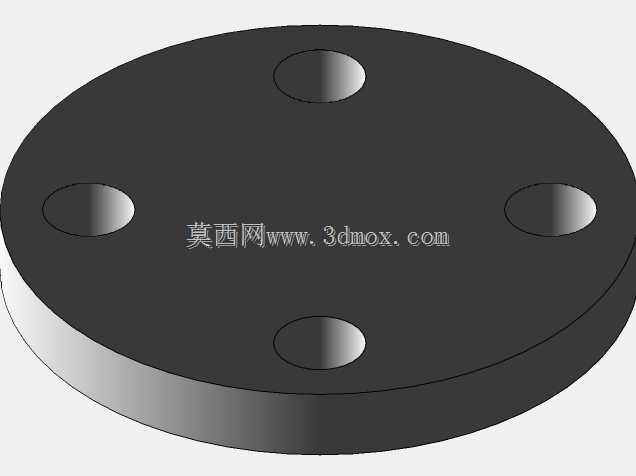

ASME16.5标准1英寸凸面盲板法兰结构

　　在石油化工、市政给排水、工业流体输送的管路系统布设与运维场景中，盲板法兰是实现管路末端封堵、分段试压隔离、预留接口封闭的核心承压连接件，本次呈现的1英寸凸面盲板法兰严格遵循ASME B16.5管法兰标准设计，适配公称通径1英寸的对应压力等级管路，可直接与同标准的凸面法兰、对焊法兰、螺纹法兰实现配对安装，无需额外调整安装孔位与密封面尺寸。从实际工程使用场景来看，这类小尺寸凸面盲板法兰常应用于车间工艺管线的预留接口封闭、仪表支管的末端封堵、设备检修段的管路隔离，相比焊接封头，盲板法兰具备可拆卸特性，后期管路拓展、设备检修时无需切割管路，仅需拆卸连接螺栓即可完成接口开启，大幅降低现场改造成本与施工周期。

　　从结构设计逻辑来看，该盲板法兰采用凸面密封结构，密封面凸起高度符合标准要求，凸起的密封面可在螺栓预紧力作用下，将垫片的压缩变形集中在密封区域，相比全平面法兰，凸面结构能在同等螺栓扭矩下获得更高的密封比压，适配石棉橡胶垫、缠绕垫、金属包覆垫等多种常用法兰垫片，可满足中低压工况下的水、油、蒸汽、弱腐蚀性介质的密封需求。法兰本体为圆盘式实心结构，无中心流通孔，这是盲板法兰与其他带孔法兰的核心区别，实心盘体的厚度经过标准承压计算，可承受对应压力等级下的管路轴向推力与介质压力，避免运行过程中出现盘体变形、破裂导致的介质泄漏风险。

　　安装连接维度上，法兰盘沿圆周均匀分布4个螺栓通孔，孔位的中心圆直径、螺栓孔直径均严格匹配ASME B16.5标准中1英寸对应压力等级的尺寸要求，现场安装时无需重新配钻，可直接与同规格的配对法兰进行螺栓连接，螺栓孔采用通孔设计，适配六角头螺栓与双头螺柱两种连接形式，可根据现场安装空间、压力等级选择合适的紧固件。法兰的外圆尺寸、凸面外径、密封面粗糙度均符合标准公差要求，凸面密封面无明显的凹凸缺陷，可保证垫片受压均匀，减少密封失效的概率。

　　在建模实现过程中，首先以法兰中心为原点建立基准坐标系，绘制法兰外圆与凸面密封面的草图轮廓，通过拉伸特征生成法兰本体的基础实体，随后按照标准给定的螺栓孔中心圆尺寸，绘制单个螺栓孔的草图，通过圆周阵列特征完成4个螺栓孔的均匀排布，最后对法兰的边缘进行倒角处理，去除锐边，避免安装过程中划伤施工人员，同时减少应力集中对法兰结构强度的影响。整个建模过程完全贴合实际加工的工艺顺序，从毛坯下料、车削成型到钻孔倒角的加工流程，在模型特征上均有对应体现，可直接用于后续的工程出图、装配干涉检查、管路系统的数字化建模。

　　从现场安装的边界条件来看，该盲板法兰安装时需保证密封面与配对法兰的密封面平行，偏差不超过标准规定的范围，螺栓紧固需按照对角顺序分步拧紧，避免因受力不均导致法兰偏斜、垫片压偏引发泄漏。由于是凸面密封结构，安装时垫片需居中放置在凸面区域，不得偏移到凸面以外的区域，否则会导致密封比压不足，引发介质渗漏。在管路试压过程中，这类盲板法兰可作为试压封头使用，相比焊接临时封头，拆装效率更高，且可重复使用，在中小口径管路的试压作业中应用十分广泛。

　　在长期运维过程中，该盲板法兰的实心结构无流通死角，不会出现介质残留淤积的问题，适用于对清洁度有一定要求的流体管路，同时法兰的外露表面可根据使用场景进行防腐处理，如镀锌、涂防腐漆等，可适应户外、潮湿、腐蚀环境下的长期使用。相比非标自制的盲板，标准ASME B16.5法兰的互换性极强，现场备件储备无需单独测绘，直接采购同标准规格的产品即可完成替换，大幅降低运维备件的管理成本。
