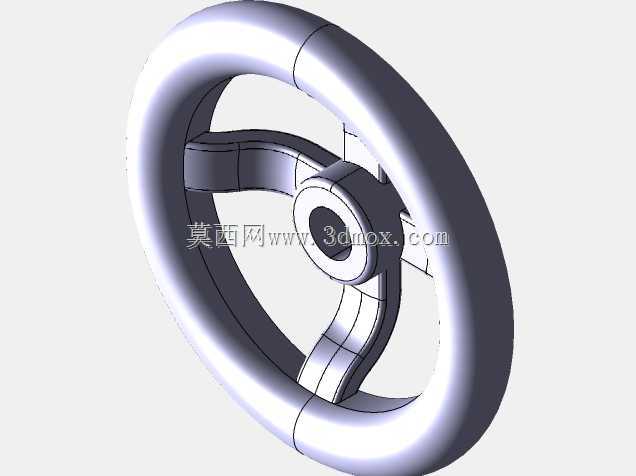

CA6140车床三幅条式操作手轮结构

　　这款手轮构件是普通卧式车床进给操控系统的核心操作终端，主要安装在CA6140系列车床的溜板箱、进给箱端面位置，供操作人员手动调整刀架进给位置、切换进给传动路线、完成对刀与微量进给操作，是车床手动操作环节直接接触的人机交互部件。从实际应用场景来看，除普通卧式车床外，该结构形式的手轮也可适配铣床、磨床等通用金属切削机床的手动调节部位，以及部分轻工机械、输送设备的手动调节工位，只要需要手动旋转输入扭矩、调整机构位置的旋转操作端，都可参考该结构进行适配修改。

　　从功能特性上看，该手轮采用三幅条对称支撑结构，相比四幅条结构在保证整体刚性的前提下减少了材料用量，同时三幅条的间隔角度为120度，操作人员握持轮缘转动时，无论手轮停在任何角度，都能快速找到施力位置，不会出现幅条遮挡导致无法快速发力的问题。轮缘采用圆弧过渡的环形截面，表面无尖锐棱角，握持时贴合手掌轮廓，长时间操作不易产生硌手的疲劳感，适合机床调试阶段需要反复转动调整的操作场景。中心轮毂部位设计有通孔与键槽结构，可直接与操作轴配合，通过平键传递扭矩，避免手轮与轴之间出现相对滑动，保证转动操作的精准传递，轮毂端面还预留有紧定螺钉安装位，可将手轮轴向锁定在操作轴上，防止设备运行过程中手轮轴向窜动甚至脱落。

　　设计思路上，这款手轮优先考虑操作可靠性与加工工艺性，整体采用对称结构设计，建模时以中心轴为基准，先绘制轮缘的环形回转轮廓，再绘制单根幅条的截面轮廓沿引导线扫描生成单根幅条，通过圆周阵列得到三根均匀分布的幅条结构，最后与中心轮毂、轮缘做布尔合并，整体结构无复杂曲面，所有过渡位置均采用圆角处理，既避免应力集中，也适配铸铁铸造或者工程塑料注塑的加工工艺，量产时脱模难度低，成品率高。结构强度校核方面，轮缘截面直径、幅条厚度均按照手动操作最大施力扭矩计算，操作人员单手握持施加最大切向力时，幅条根部的弯曲应力远低于材料许用应力，不会出现幅条断裂的问题，轮毂与轴的配合长度也满足扭矩传递的挤压强度要求，不会出现轮毂开裂的情况。

　　外形尺寸与安装边界上，该手轮的轮缘外径适配CA6140车床的操作空间要求，安装后不会与溜板箱周边的手柄、防护罩产生运动干涉，手轮转动全行程范围内，轮缘与设备外壳的安全间隙大于10mm，不会出现刮蹭外壳的问题。中心安装孔的直径、键槽尺寸均与CA6140车床原配操作轴尺寸匹配，替换原有手轮时无需修改轴端结构，直接套装后拧紧紧定螺钉即可完成安装。手轮的轴向厚度控制在合理范围，安装后突出设备端面的距离符合机床操作安全规范，不会因为突出过长导致操作人员过往时剐蹭衣物，也不会在设备自动进给时因为突出过多带来安全隐患。

　　从实际使用的细节来看，三幅条结构的手轮在做微量进给操作时，操作人员可以用手指勾住单根幅条做小角度转动，调整精度更容易控制，相比带手柄的小手轮，这种整圈轮缘的手轮可以实现整圈连续快速转动，在需要快速移动刀架至接近工件位置时，操作效率更高。轮缘表面没有做额外的防滑滚花设计，是因为机床操作时手上难免沾有切削液、机油，光滑的轮缘表面更容易擦拭清洁，不会在滚花纹路里积存油污与铁屑，长期使用后依然能保持表面整洁，而120度分布的幅条本身就可以提供足够的防滑施力点，完全能满足手动转动的施力需求，不会出现手打滑的情况。
