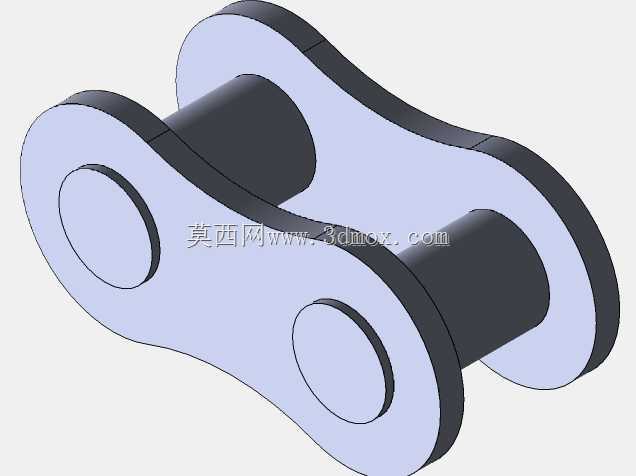

CA6140车床传动用滚子链链节结构

　　在普通卧式车床的进给传动系统中，链传动是保障主轴箱到进给箱动力稳定传递的核心结构之一，本次呈现的链节结构是标准滚子链的基础组成单元，直接决定了整根链条的抗拉强度、啮合精度与运行寿命。从实际应用场景来看，这类链节除了用于CA6140这类普通车床的进给传动链路，还广泛适配各类需要中等载荷、定传动比输送与动力传递的工业设备，比如轻工输送线、小型农机传动组、机床辅助排屑机构的动力传输环节，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对安装中心距的容错空间更大，不需要严格的密闭润滑腔也能维持较长时间的稳定运行。

　　从结构设计逻辑来看，这个链节采用内外链板交错叠合的经典结构，两片外链板通过过盈配合压装在销轴两端，内链板则与套筒过盈配合，套筒空套在销轴外侧，后续整链装配时滚子会空套在套筒外，和链轮轮齿直接啮合，运行时滚子与链轮齿面形成滚动摩擦，能大幅降低啮合过程中的磨损量。设计时链板采用8字形的落料外形，并非随意的造型选择，而是在保证链板各个截面抗拉强度均等的前提下，尽可能降低链节的整体重量与运动惯量，避免链条高速运行时产生过大的离心载荷，同时也能减少材料的无效消耗。销轴与套筒的配合间隙经过严格控制，既要保证相邻链节能灵活弯折，适配链轮的包角弧度，又要控制间隙量避免润滑油快速流失、杂质进入配合面造成磨粒磨损。

　　从安装边界与尺寸适配角度来说，这类链节的节距是匹配对应链轮的核心参数，装配时需要保证相邻链节的铰接转动灵活无卡滞，外链板压装后销轴两端需要做铆接处理，防止运行过程中受交变载荷冲击出现销轴窜动脱落的问题。在机床传动场景中使用时，整根链条的张紧量需要控制在合理范围，过松会导致运行时跳齿、传动异响，过紧则会加剧销轴与套筒的磨损，额外增加传动阻力。链板的平面度与平行度公差在加工时需要严格管控，若两片链板存在平行度偏差，装配后会出现链条侧向扭曲，运行时和链轮齿侧发生偏磨，不仅会大幅缩短链条使用寿命，还会导致传动过程中产生周期性的振动，直接影响车床进给的平稳性，最终反映在工件加工表面出现规律性振纹。

　　从功能特性层面来说，这个基础链节的强度直接决定了整根链条的极限拉伸载荷，链板采用调质处理的中碳钢制造，表面做发黑处理提升防锈能力，销轴表面做渗碳淬火处理，保证铰接位置的耐磨性能，套筒同样采用表面硬化处理，应对长期往复转动带来的磨损。在实际设备维护中，单个链节出现磨损或销轴变形时，可以单独更换对应链节，不需要更换整根链条，能有效降低设备维护成本。设计建模过程中，需要严格还原各个配合面的公差带，比如销轴和外链板的过盈量、套筒和内链板的过盈量、套筒和销轴的间隙配合量，这些参数直接决定了装配后链节的实际使用性能，不能只做外形的复刻而忽略配合关系的还原，否则模型用于实际生产参考时会出现装配失效的问题。另外链节的铰接转动角度范围也需要和对应规格链轮的齿距、齿数匹配，保证链条绕上链轮时能顺利贴合齿槽，脱离链轮时不会出现卡滞，这也是链传动结构设计中需要重点校核的细节。
