通用电气航空发动机结构三维数模

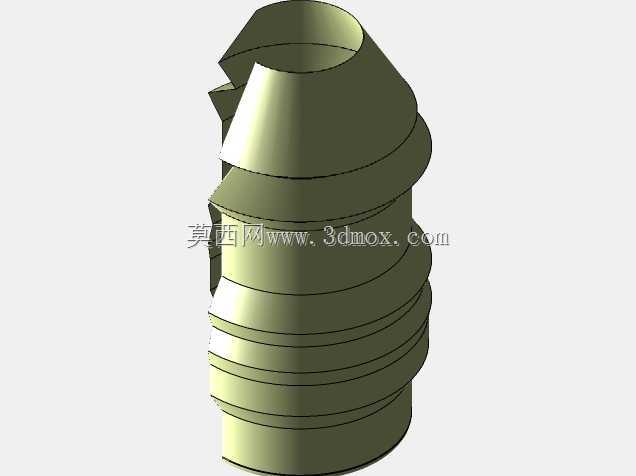

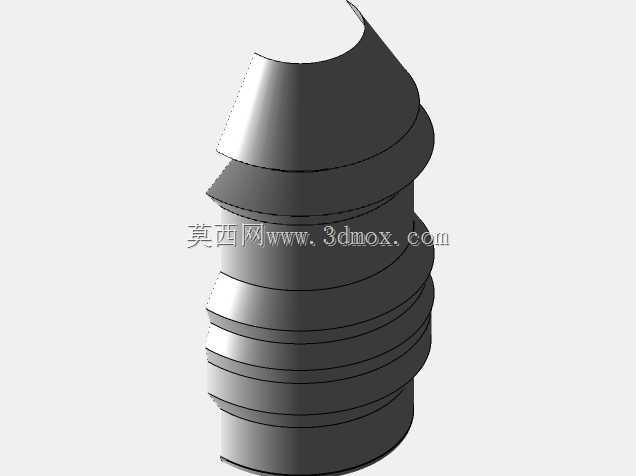

　　在民用航空动力系统的结构设计与教学演示场景中，这类航空发动机的三维数模是结构工程师梳理气动外形与安装接口的核心参考载体。不同于整机全细节模型，该数模聚焦发动机外部气动轮廓与主体段结构，能够直观呈现进气段、压气机段、涡轮段与排气段的阶梯式外形特征，为航空类专业的课程设计、结构认知提供具象的三维参照。从实际工程应用角度看，这类简化结构数模常被用于飞行器总体布局阶段的发动机舱匹配校核，工程师可依托数模的外轮廓边界，快速调整发动机吊挂的安装位置、预留发动机与机翼/机身的维护间隙，避免在总体设计阶段出现结构干涉问题。该数模的外形采用多段阶梯式回转结构设计，进气端带有特殊的导向修型结构，能够在数模层面还原真实发动机进气道的气流导入轮廓，

　　中段的环形凸台结构对应真实发动机的机匣安装边位置，可用于模拟机匣分段连接的装配关系，尾段的收敛结构则还原了排气喷口的基本外形特征，能够支撑喷流方向的初步仿真分析。在设计思路上，该数模舍弃了内部叶片、管路、附件机匣等复杂细节，保留了主体结构的关键外形尺寸基准，所有回转段的同轴度基准统一沿发动机轴向布置，能够满足不同CAD软件间的格式转换需求，不会因为特征过于复杂导致导入后出现特征丢失、破面等问题。对于从事航空地面教学设备开发的工程师而言，这类数模可直接作为教具外壳的设计参考，依据数模轮廓等比例缩放后，即可加工出用于教学展示的发动机剖面教具，帮助学员快速理解航空发动机的外部结构分段逻辑。在安装边界的参考价值上，数模的各段外径尺寸、

　　轴向长度比例均参考真实通用电气同级别航空发动机的公开参数设置，工程师在做飞行器初步方案论证时，可直接提取数模的最大外径、总长、安装节位置等关键参数，快速完成发动机在机身或机翼上的布置方案，无需从零开始绘制外形轮廓，能够大幅缩短总体方案阶段的建模周期。不同于高精度的全细节发动机模型，该数模的轻量化特征使其能够流畅运行在各类中端配置的工程电脑上，即使在方案评审阶段进行大装配体的旋转、剖切操作，也不会出现卡顿问题，非常适合用于多轮方案迭代过程中的快速调整。在航空维修培训的虚拟仿真场景中，这类简化数模还可作为虚拟拆装的基础载体，依托其清晰的分段结构，设置不同的拆装步骤，让学员在虚拟环境中熟悉发动机的外部结构组成，

　　掌握各段机匣的连接位置与拆卸顺序，为后续的真实发动机维修实操打下结构认知基础。数模表面的环形凸起结构并非随意设置，每一处凸台都对应真实发动机上的安装边、管路固定座或者传感器安装位的大致位置，在做发动机外部管路布置的初步方案时，可依托这些凸台位置预留管路的固定空间，避免后续详细设计时出现管路与机匣结构干涉的问题。对于刚接触航空动力结构的设计新人而言，这类结构清晰的数模是极佳的学习素材，可通过拆解数模的各段特征，理解航空发动机从进气到排气的气动外形设计逻辑，掌握回转类航空动力部件的建模思路，熟悉同轴度基准在长轴类回转部件设计中的应用方式。
