三角转子汪克尔内燃动力装置结构

　　在做动力总成结构选型的过程中，很多人会把往复式活塞机的设计经验直接套用到这类三角转子动力装置上，实际上两者的运动逻辑、安装边界、工况适配场景差异极大。这套结构的核心运动件是一个近似三角形的弧面转子，在8字形的缸体型腔内做偏心旋转运动，没有往复式结构的曲柄连杆往复惯性力，整体运动件的数量比同排量四冲程活塞机少近40%，这也是这类动力装置能做到高功率密度的核心原因。

　　从实际应用场景来看，这类动力装置最早的落地场景是乘用车辆的动力总成，依靠体积小、重量轻、运转平顺的特性，在小排量运动车型上有过批量应用，后续也有部分轻型飞行器、小型无人动力平台尝试搭载这类结构，核心是看中其同功率下更小的安装占用空间，以及高转速区间的动力输出特性。不过这类结构的密封特性、燃烧效率特性，决定了其更适合持续高转速运转的工况，低转速区间的扭矩输出表现、排放控制表现，相比传统往复式活塞机存在先天短板，这也是其没有在民用交通领域大规模普及的核心工程原因。

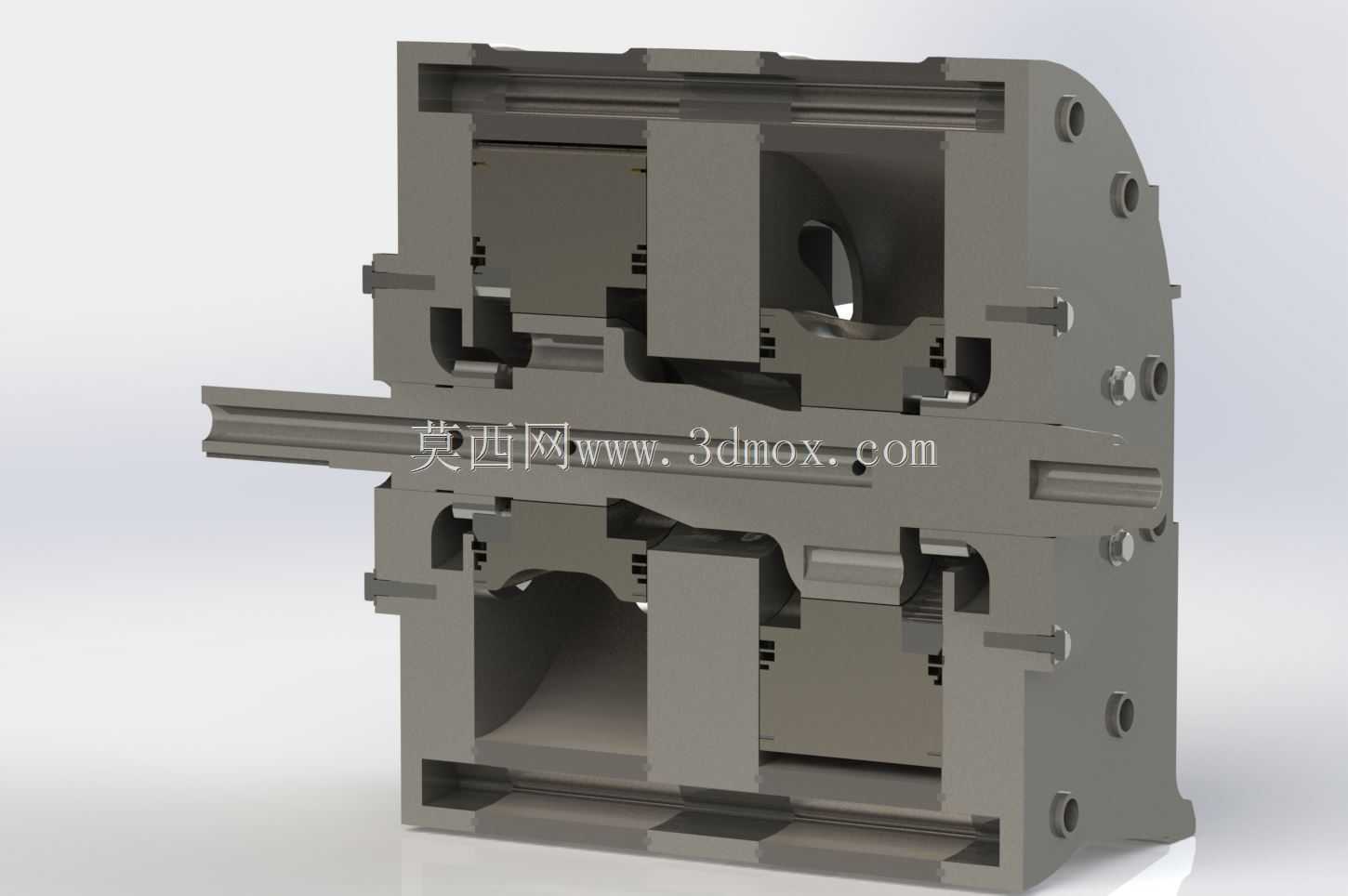

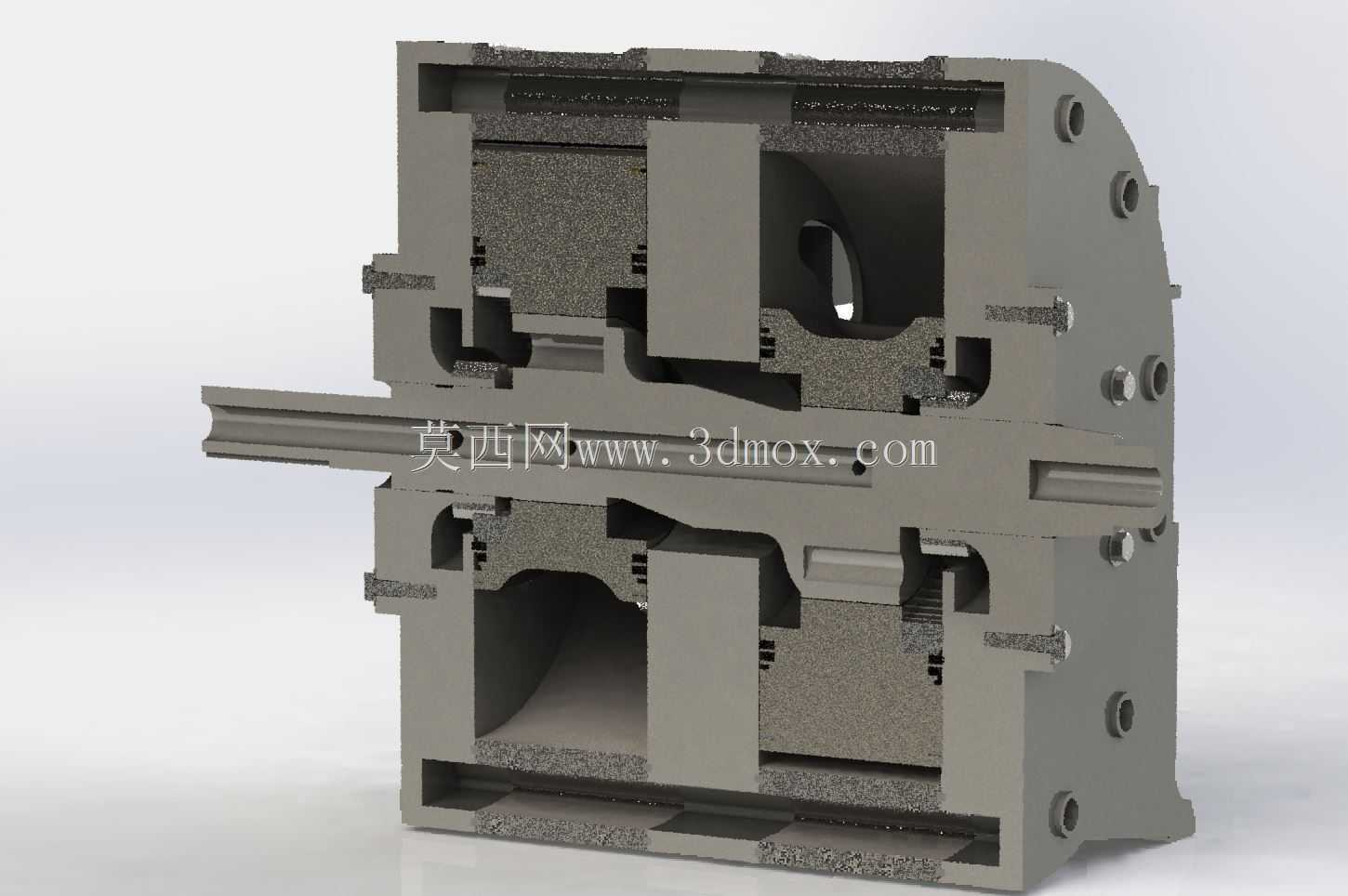

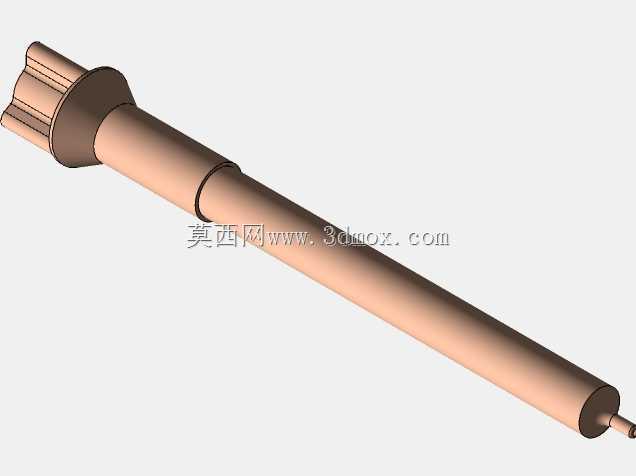

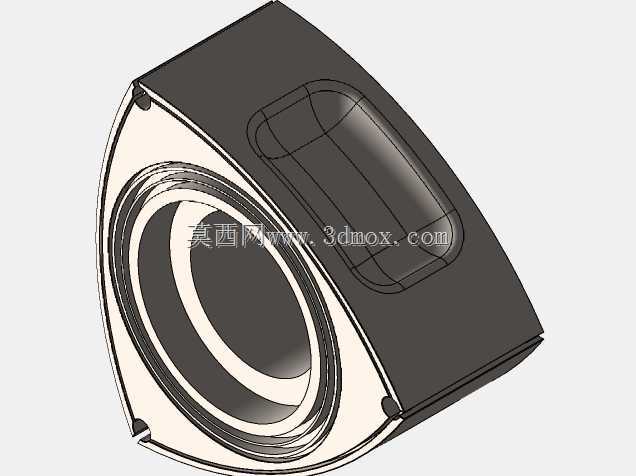

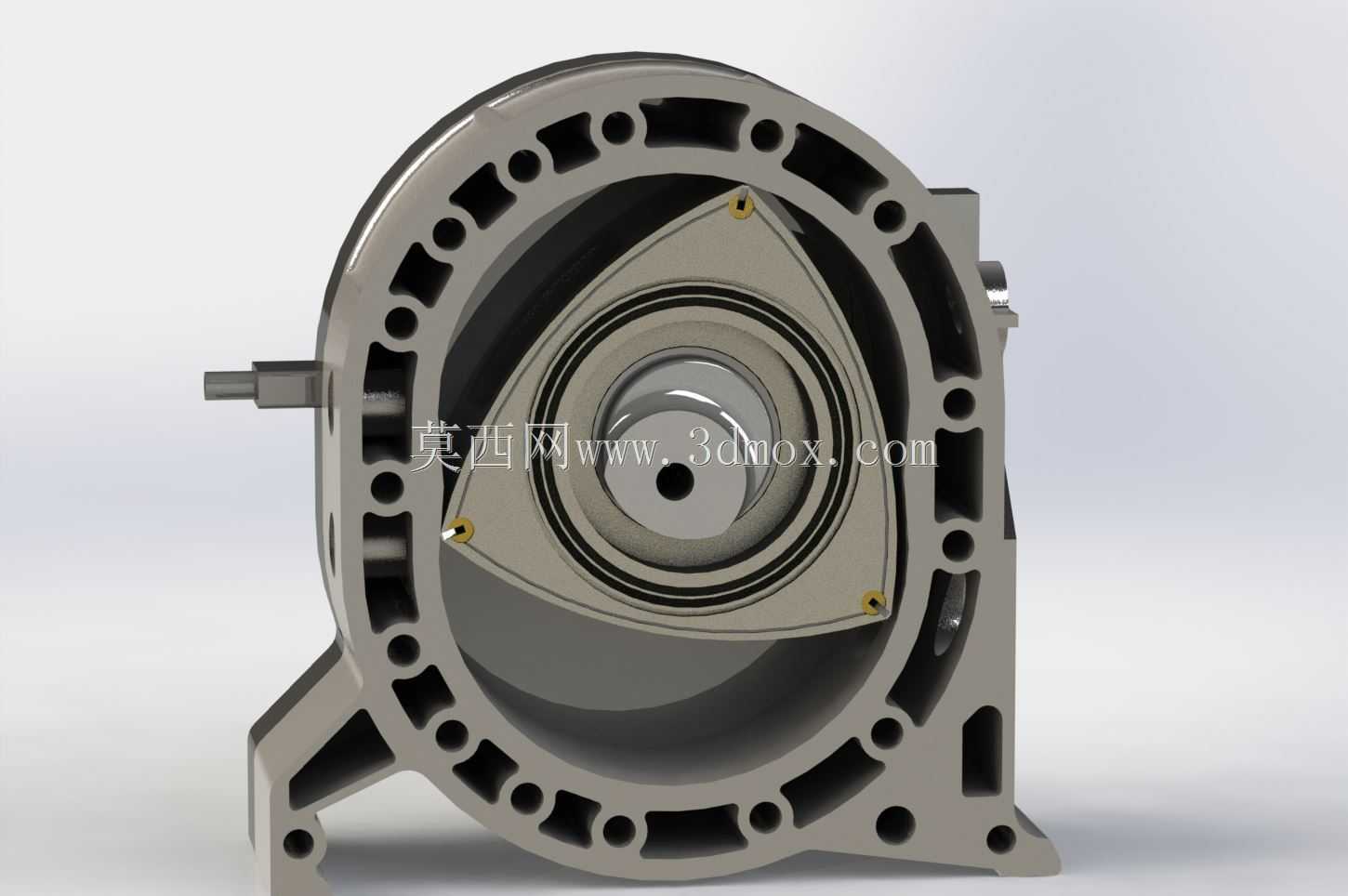

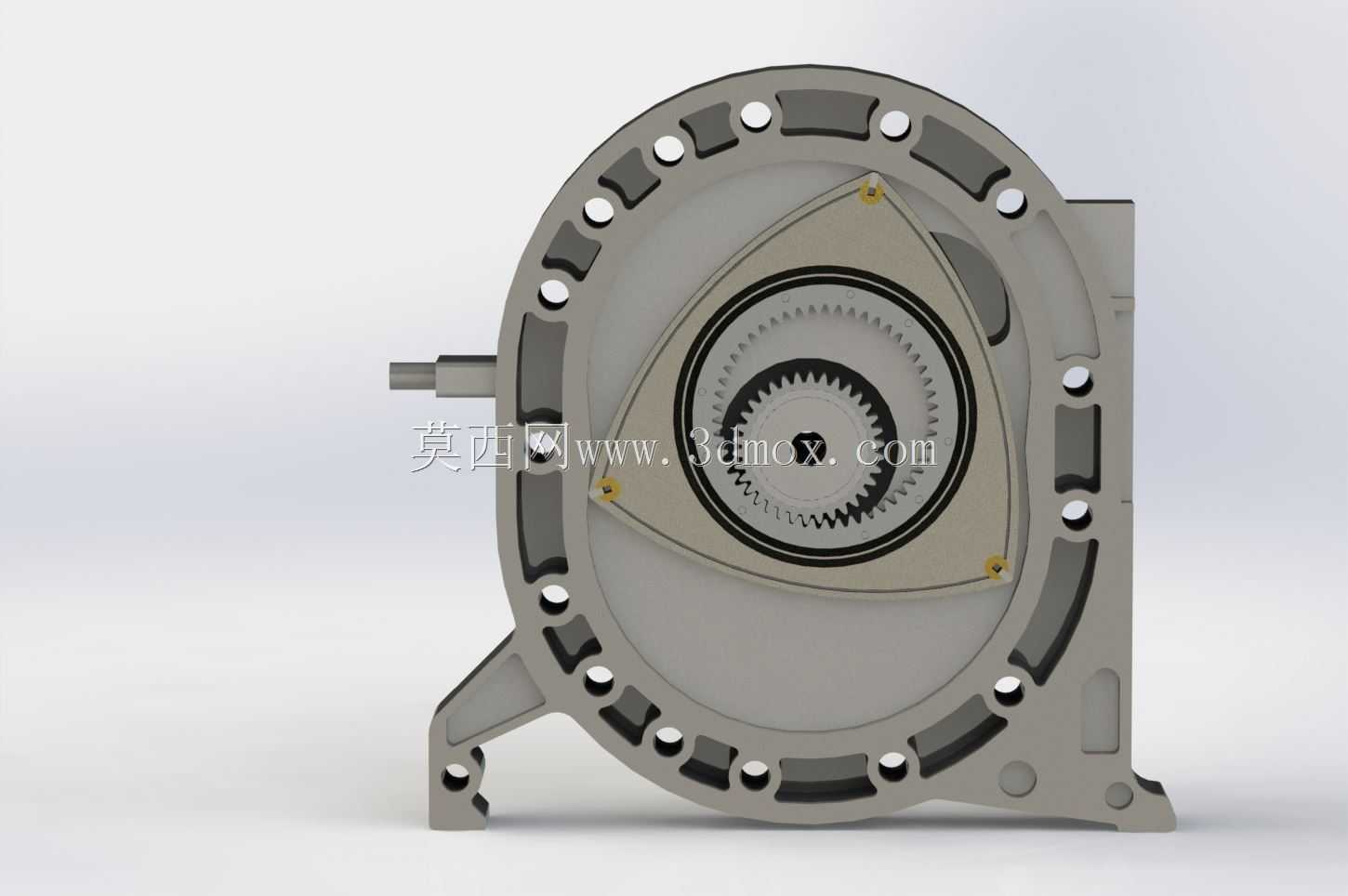

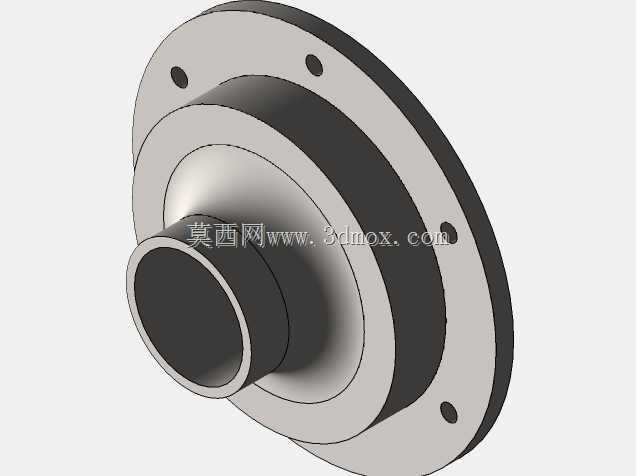

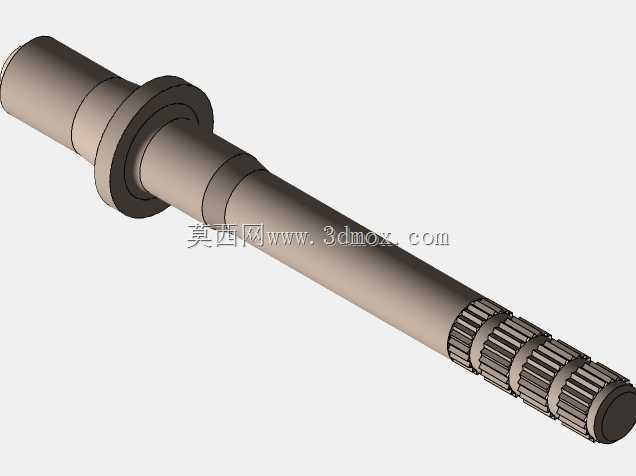

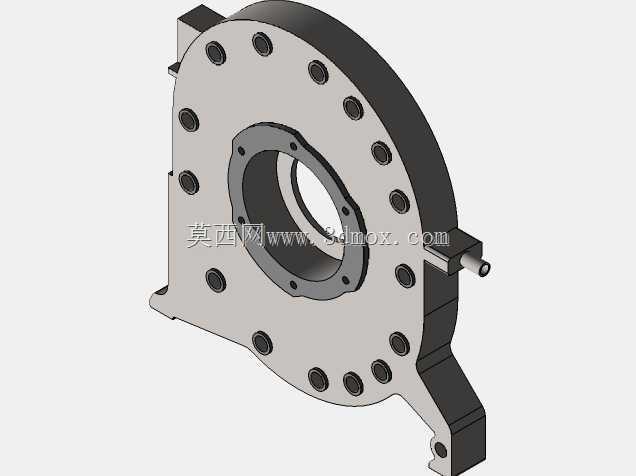

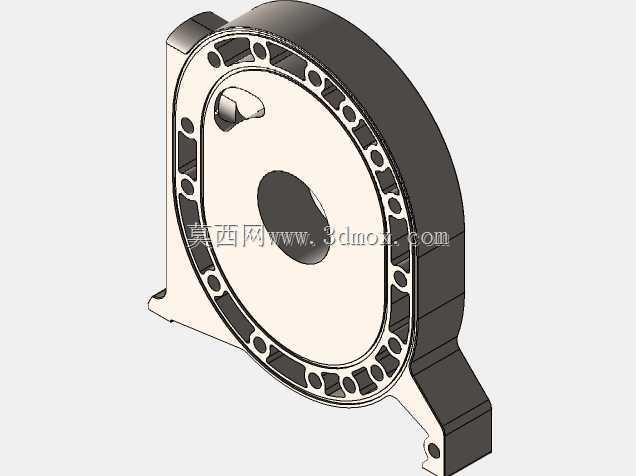

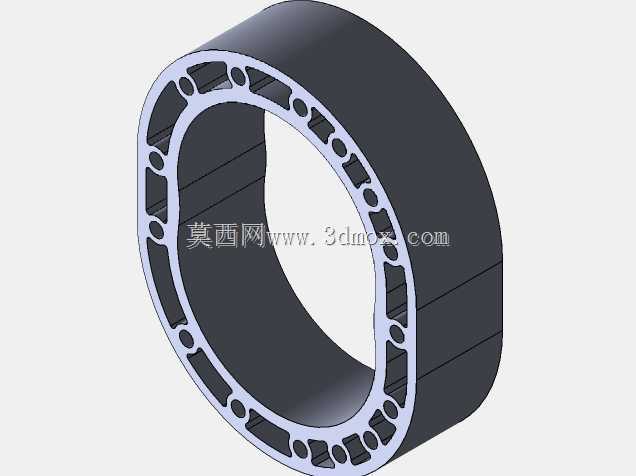

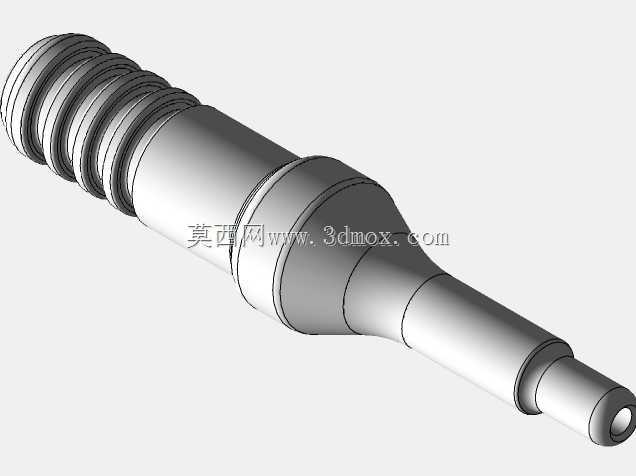

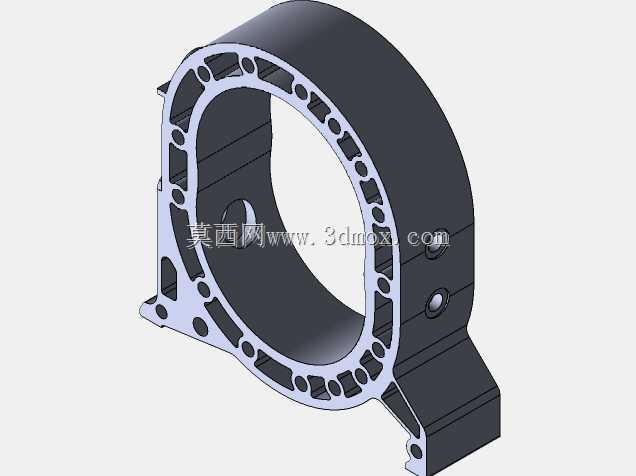

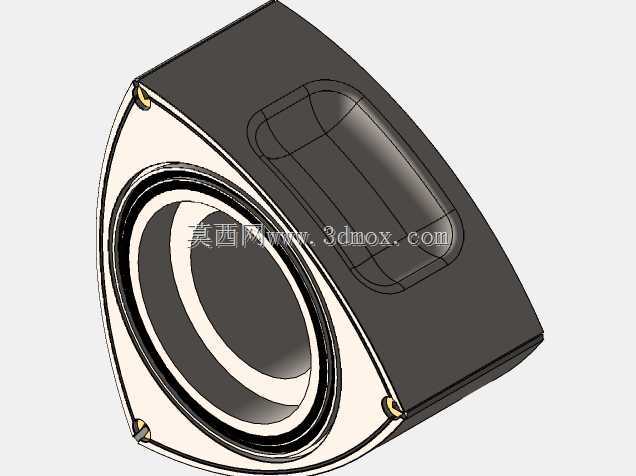

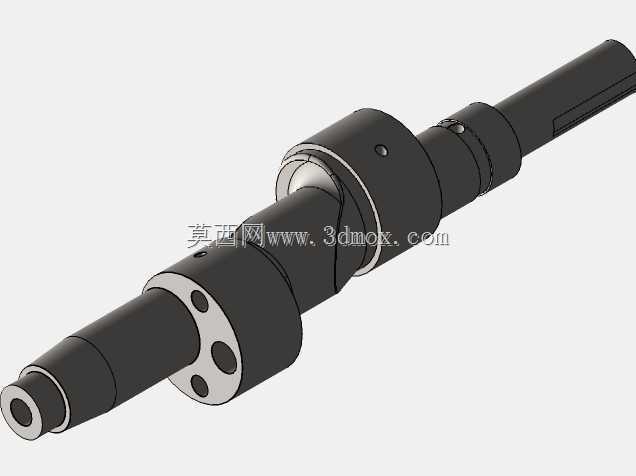

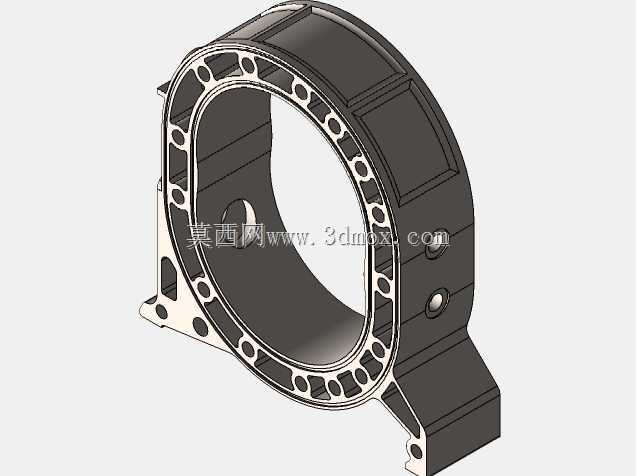

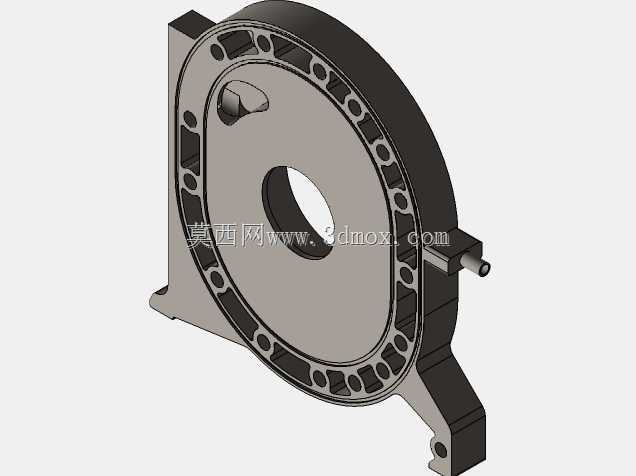

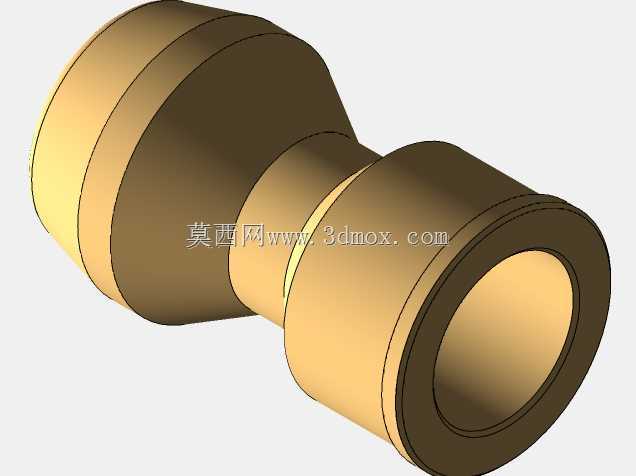

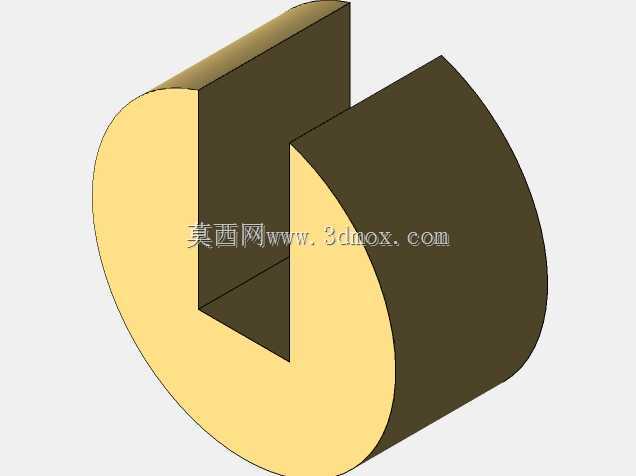

　　从结构设计思路来看，这套模型完整还原了汪克尔发动机的核心配合关系：首先是缸体部分，采用了周边布置螺栓孔的水冷腔结构，缸壁的型线是双弧外次摆线的等距曲线，这部分型线的加工精度直接决定了转子顶点密封片的贴合度，是整个结构的加工难点；转子本身的三个弧面分别和缸体型面围成三个独立的工作腔，随着转子的偏心旋转，三个腔室依次完成进气、压缩、做功、排气的四冲程循环，也就是说转子每旋转一圈，三个腔室各完成一次做功，相比同排量四冲程往复机每两圈单次做功的特性，动力输出的连续性更好。偏心轴的结构设计是动力输出的核心，转子的中心孔套在偏心轴的偏心轴颈上，转子的自转运动通过偏心轴转化为同轴的旋转动力输出，端盖部分集成了进排气道、火花塞安装位，同时承担转子轴向定位、密封的功能，端盖上的轴承位同轴度要求极高，一旦出现偏心量超差，会直接导致转子运转卡滞、密封失效。

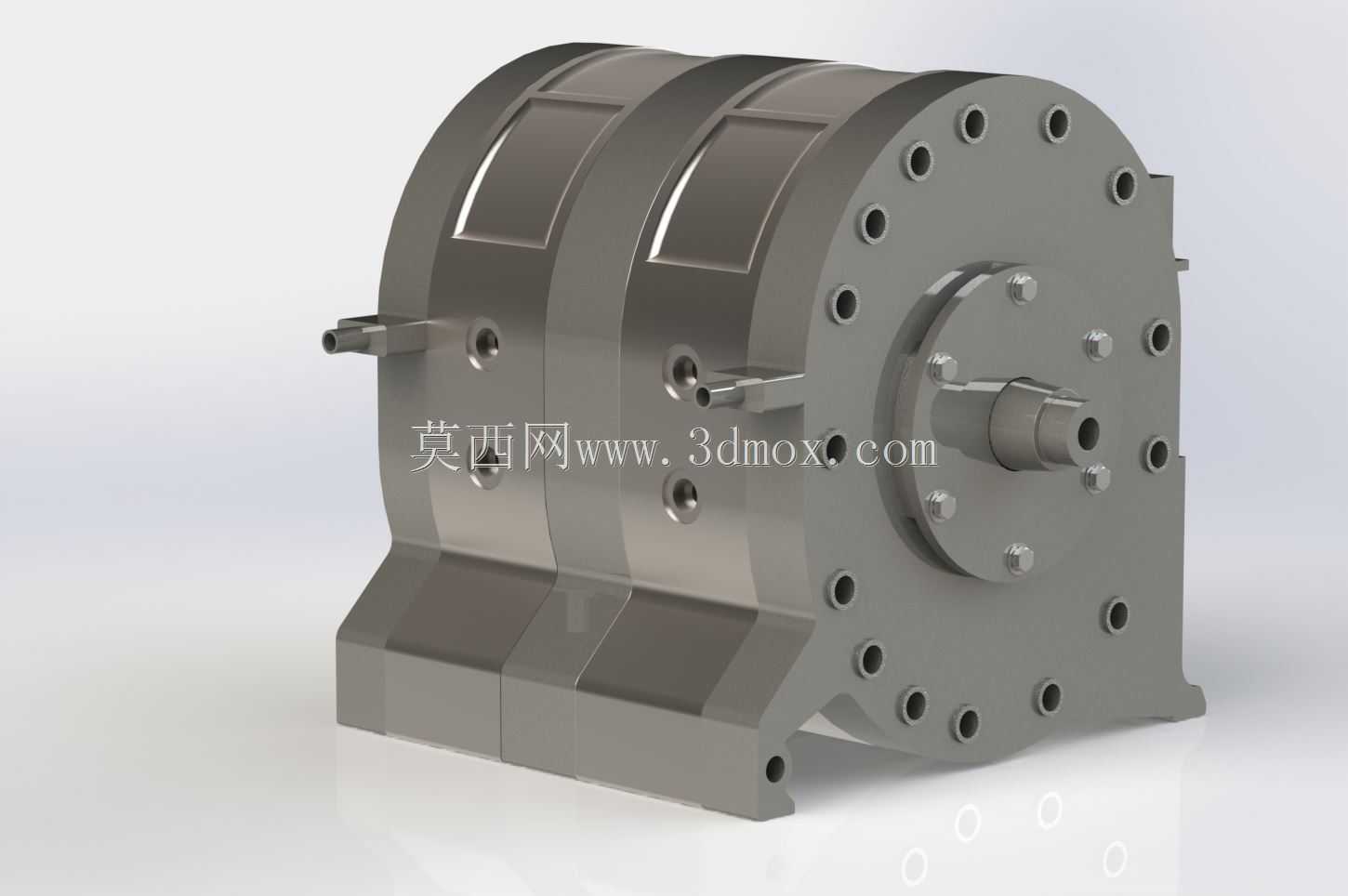

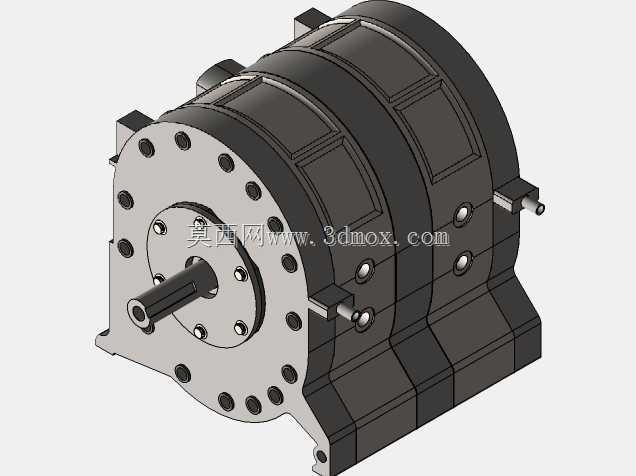

　　从安装边界和外形尺寸来看，这套结构的整体外形近似扁圆形，径向最大尺寸集中在缸体的法兰安装边位置，轴向尺寸相比同功率往复机缩短近30%，安装支点布置在缸体下方的一体式支脚位置，支脚上的安装孔位可以直接对接动力舱的安装支架，输出轴的伸出端采用标准的花键结构，可以直接对接离合器或者减速机构的输入接口。需要注意的是，这类结构的进排气接口位置、冷却管路接口位置都布置在端盖的侧方，和往复式发动机的接口布局差异较大，在做动力舱布置的时候不能直接套用活塞机的管路走向，需要预留侧方的管路安装空间，同时因为转子是偏心旋转结构，整机的动平衡校准需要兼顾偏心轴和转子的配合平衡，不能只做轴类零件的单独动平衡。

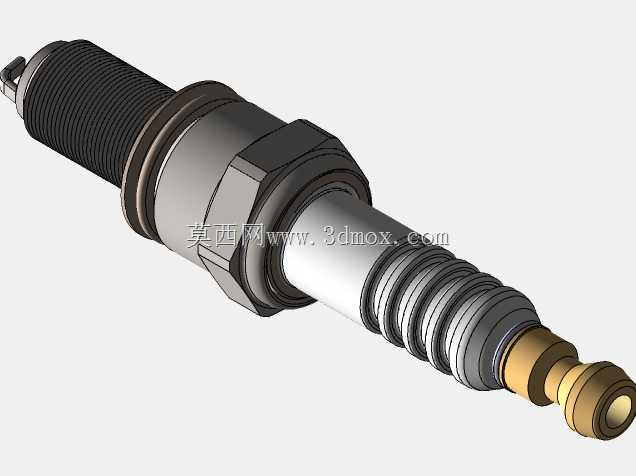

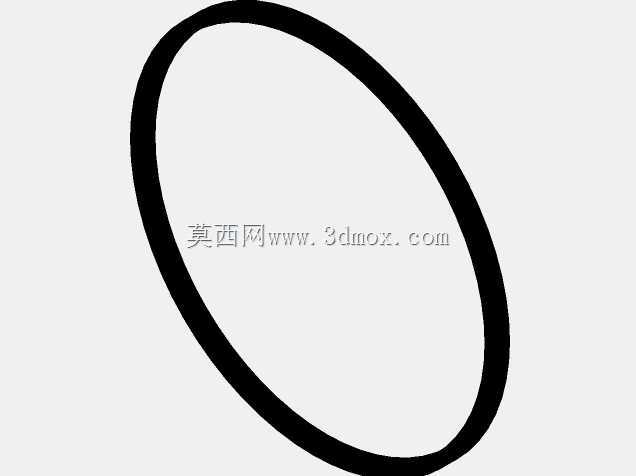

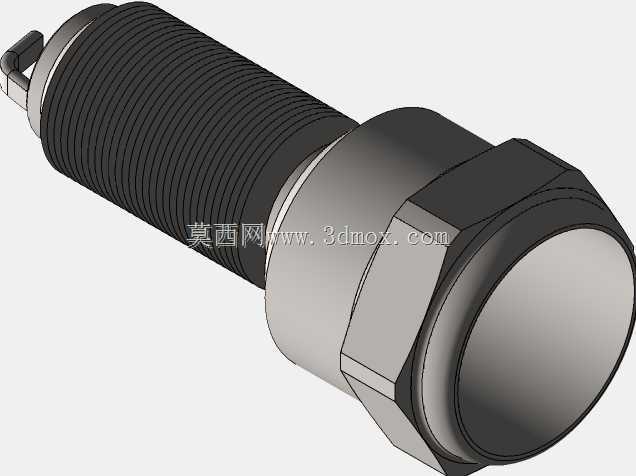

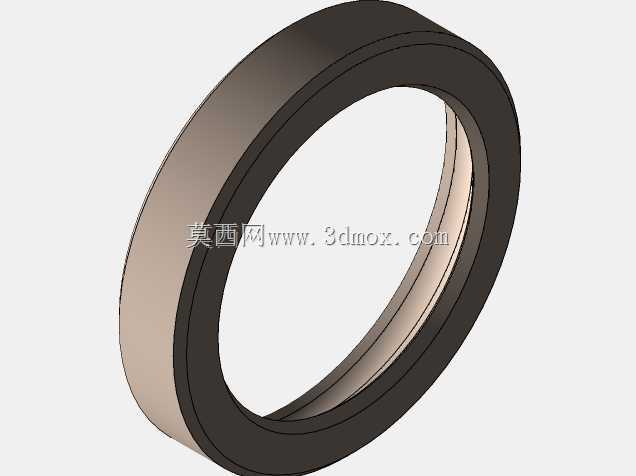

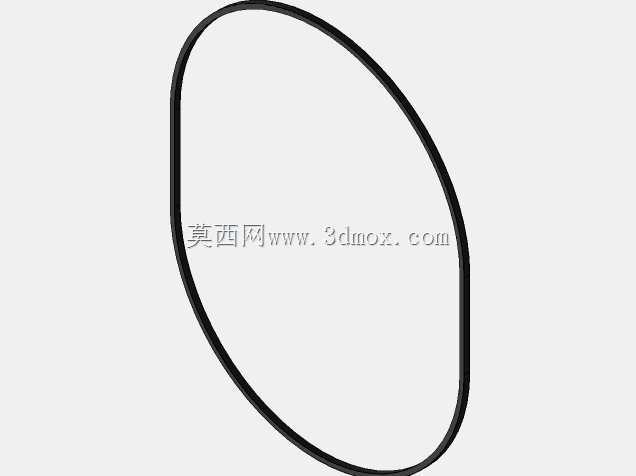

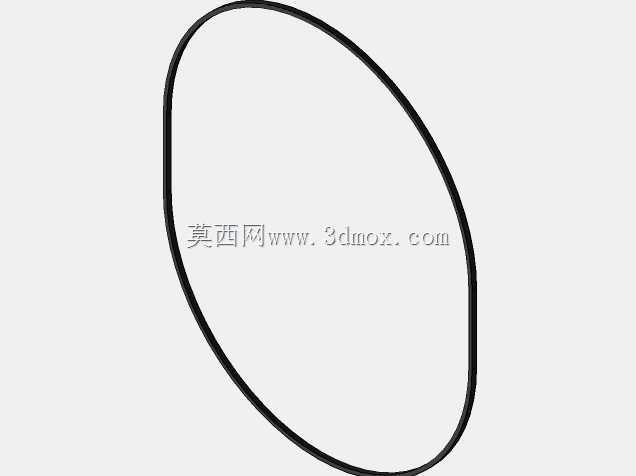

　　从功能特性的工程细节来看，这套结构的密封系统分为三个部分：转子三个顶点的径向密封片，直接和缸体型面接触，承担腔室之间的径向密封；转子端面的端面密封条，和前后端盖贴合，承担轴向密封；还有偏心轴位置的油封，承担润滑油腔的密封。其中径向密封片的材料选型、弹簧预紧力设计是整个结构寿命的核心，因为密封片始终在缸体型面上做滑动摩擦，线速度比活塞环的运动线速度高很多，润滑条件也更差，早期的这类结构普遍存在密封片磨损快、缸体型面震纹的问题，后续通过材料升级、型线优化才逐步改善了可靠性。另外这类结构的燃烧室是狭长型的，火焰传播距离比活塞机的半球型燃烧室长，所以点火系统的布置、点火提前角的标定和活塞机差异极大，模型上还原的双火花塞布置，就是为了缩短火焰传播距离，提升燃烧效率，减少未燃碳氢的排放。

　　在做三维建模复刻的时候，最容易出错的部分是缸体型线和转子型线的配合关系，很多新手会直接用三段圆弧拼接转子的弧面，忽略了摆线等距曲线的数学关系，导致装配后转子和缸体出现干涉或者间隙过大的问题，正确的建模逻辑是先建立偏心轴的偏心距参数、转子的创成半径参数、密封片的偏移量参数，通过参数化方程生成缸体的内型线，再基于型线的包络关系生成转子的三个弧面，这样才能保证转子在整个旋转行程中，三个顶点始终和缸体型面贴合，不会出现密封间隙超差的问题。另外端盖上的冷却水道布置，需要顺着缸体的热负荷分布来设计，燃烧室对应位置的水道流量要更大，避免出现局部热变形导致的密封失效。
