CA6140车床用三爪式联轴器传动件结构

　　在普通卧式车床的进给传动链与主轴传动副的扭矩传递环节中，这类三爪式刚性联轴器是承担轴系间扭矩传输、补偿少量同轴度误差的核心连接件，尤其在CA6140这类通用卧式车床的挂轮箱、进给箱输出端与光杆、丝杆的连接工位，这类结构的应用占比极高。从实际装配场景来看，这类爪式结构不需要额外的弹性缓冲垫即可实现半刚性传动，相比凸缘联轴器，它允许两连接轴之间存在不超过0.2mm的径向偏移与1°以内的角向偏斜，能抵消车床床身长期使用后导轨磨损带来的轴系微量错位，避免轴端因附加弯矩产生的疲劳断裂问题。

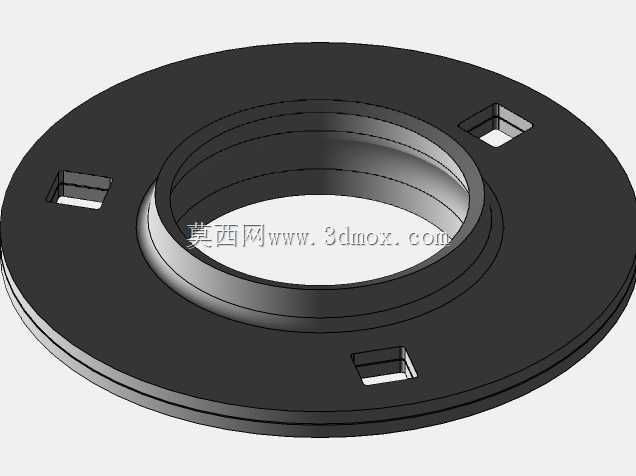

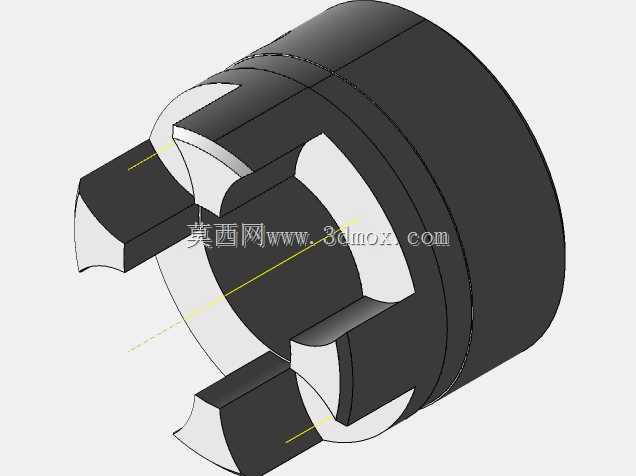

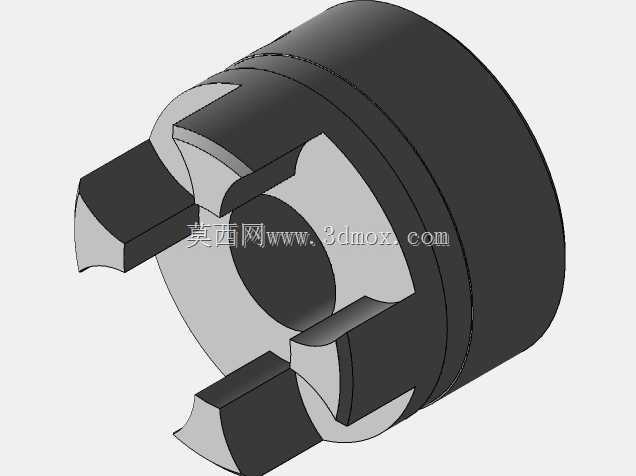

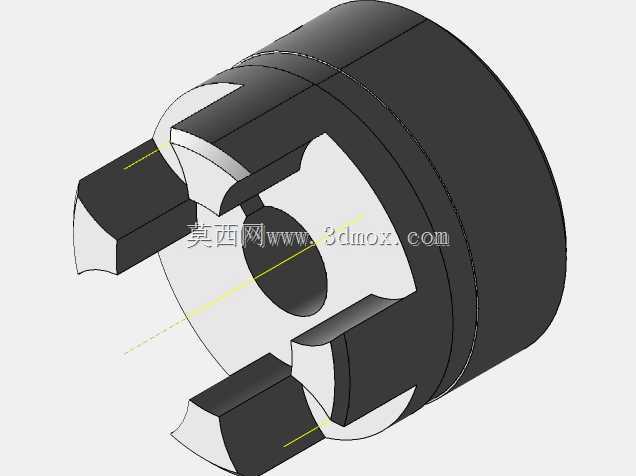

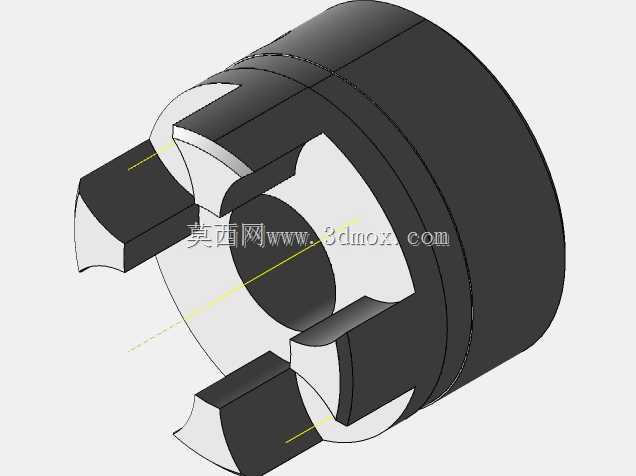

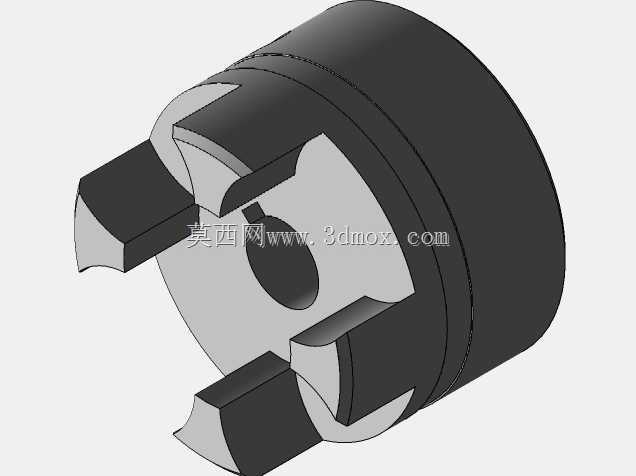

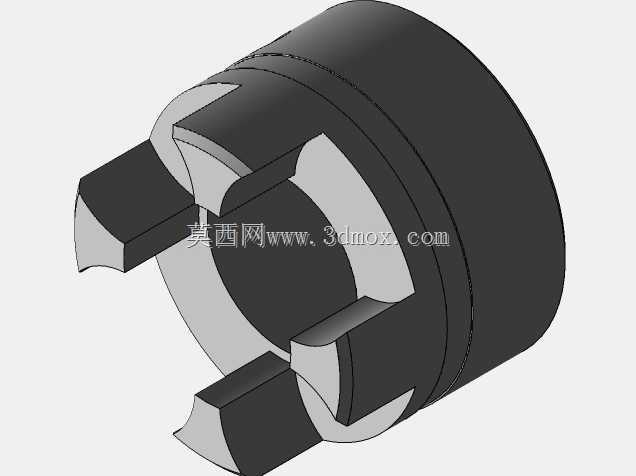

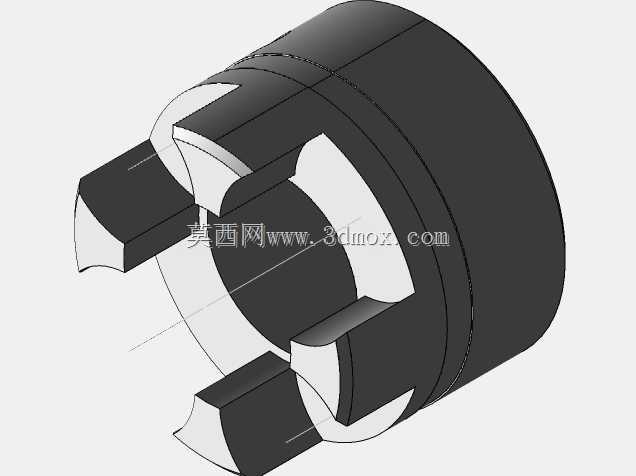

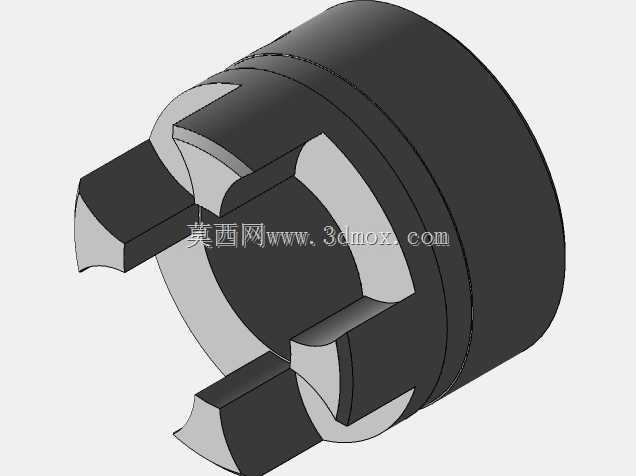

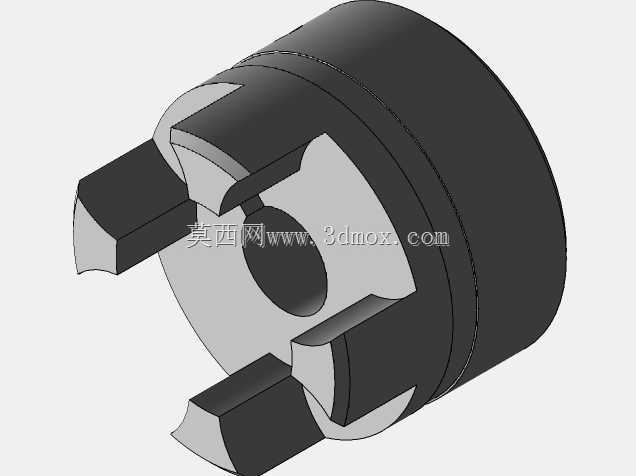

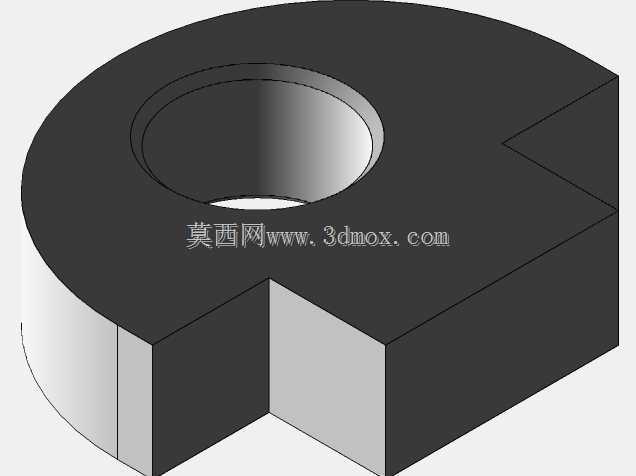

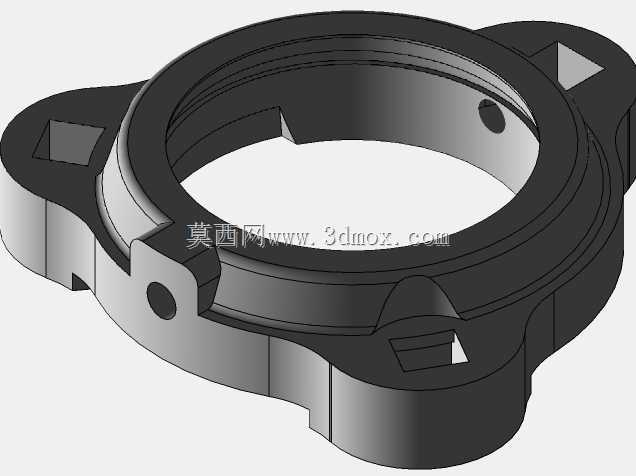

　　从结构设计逻辑来看，该零件整体为盘式回转结构，基体采用45号钢调质处理的工艺路线，外圆与内孔的同轴度公差控制在IT7级以内，三个沿圆周120°均匀分布的传动爪，爪部的啮合面做了1.5×45°的倒角导向，方便装配时与另一半联轴器的卡槽快速对位，爪根位置设计了R3的圆角过渡，避免扭矩传递时应力集中导致爪部断裂，这也是车床这类频繁正反转、存在冲击载荷的传动场景必须考虑的细节——CA6140车床在车削螺纹退刀、正反转切换时，瞬时冲击扭矩能达到额定扭矩的1.8倍，没有圆角过渡的爪根很容易在数万次换向循环后出现裂纹。

　　尺寸边界方面，该零件的内孔为标准的光杆连接孔径，配合公差选用H7/k6的过渡配合，通过平键实现周向固定，外圆直径根据CA6140的传动扭矩设计为适配原有安装空间的尺寸，轴向长度不超出原有挂轮箱端盖的安装间隙，不需要对车床原有结构做任何改装即可直接替换原有磨损的联轴器零件。三个传动爪的啮合面做了高频淬火处理，硬度达到HRC45-50，保证长期频繁换向啮合时的耐磨性，爪部的轴向长度预留了0.5mm的磨损补偿量，当啮合面磨损后可以通过调整两半联轴器的轴向间隙消除传动空程，避免车床进给时出现爬行、刀架窜动的问题，直接影响外圆车削的表面粗糙度与螺纹加工的螺距精度。

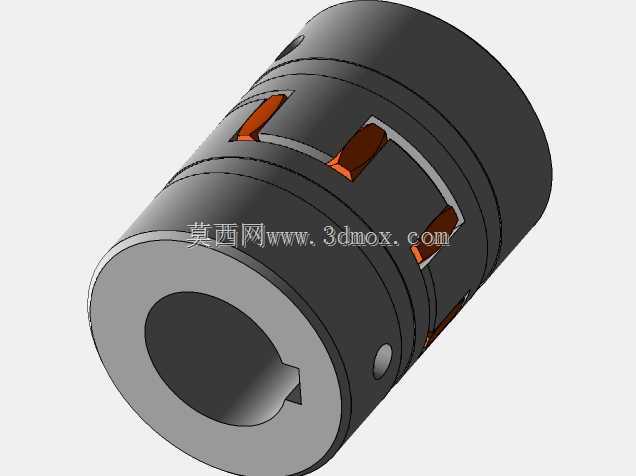

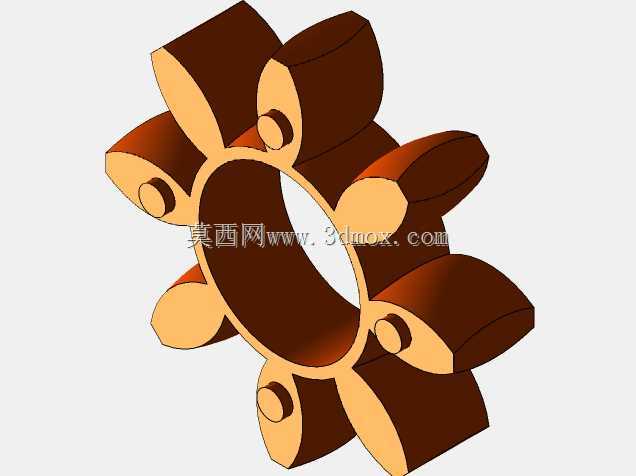

　　从实际使用的角度出发，这类结构相比带弹性块的梅花联轴器，更适合车床这类存在油污、切削液喷淋的工况，橡胶弹性块长期接触切削液会出现老化膨胀、碎裂的问题，而全金属的爪式啮合结构不存在这类老化失效问题，日常维护只需要定期在啮合面涂抹少量锂基脂减少磨损即可，维护周期能达到6个月以上，远高于弹性联轴器的1-2个月维护周期。设计时特意将三个爪的端面做了等高研磨，保证三个爪同时参与啮合，避免单个爪受力过载断裂，圆周方向的分度误差控制在±2′以内，保证传动时的扭矩均匀分配，减少传动过程中的冲击振动，这一点对于CA6140车床车削细长轴时的切削稳定性尤为重要，传动环节的振动会直接复映到工件表面形成振纹。

　　安装时需要注意，两半联轴器的轴向间隙要控制在0.1-0.3mm之间，间隙过大会导致传动时产生冲击异响，间隙过小则会在轴系热伸长时顶死轴承，导致轴承温升过高烧坏。零件的端面与内孔的垂直度公差控制在0.02mm以内，避免安装后出现端面跳动，导致连接的光杆、丝杆出现周期性的轴向窜动，影响螺纹加工的螺距累积误差。整体结构没有复杂的曲面特征，加工时可以通过车床一次装夹完成外圆、内孔、端面的车削，再通过分度头装夹铣削三个传动爪，最后做淬火、研磨工序即可，加工工艺性好，适合机床配件的批量生产，也方便维修时的单件配做，不需要专用的工装夹具即可完成加工。
