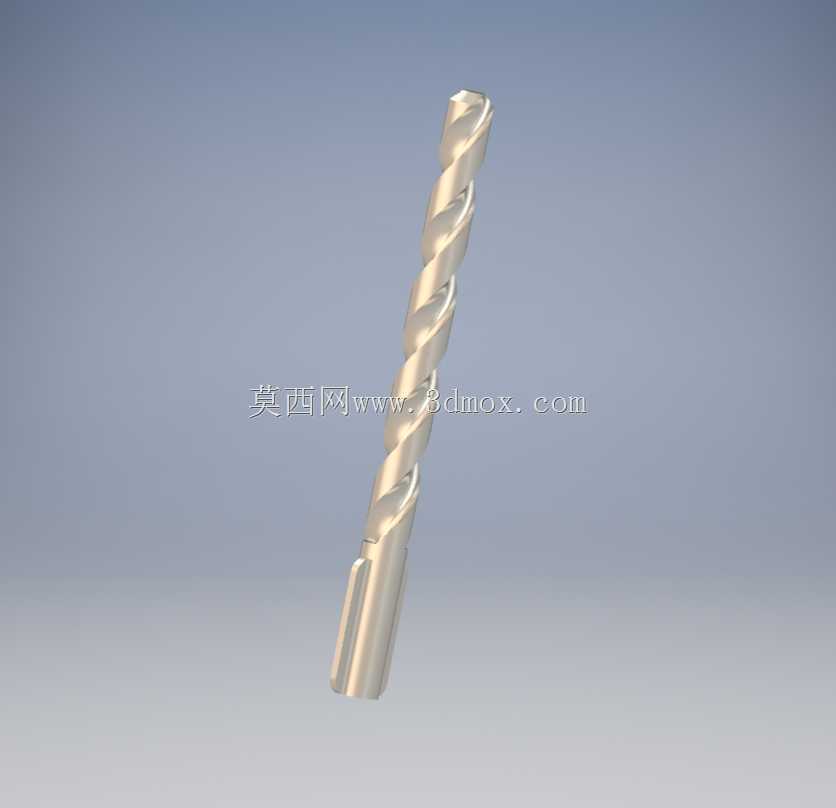

CA6140车床配套直柄麻花钻结构设计

　　这款直柄麻花钻是适配CA6140普通车床钻孔工序的专用切削刀具，在车床加工场景中，主要承担回转体工件端面、轴类零件径向/轴向孔的钻削加工任务，也可适配装夹在刀架上完成偏心孔、斜孔的钻削作业，覆盖普通碳钢、合金结构钢、有色金属等常见机加工材料的粗钻、半精钻工序，是车床加工环节不可或缺的通用切削刀具。从实际加工需求出发，这款钻头的设计完全贴合CA6140车床的装夹与加工边界，直柄结构适配车床配套的钻夹头装夹，装夹时无需过渡套，夹持同轴度误差控制在0.02mm以内，避免钻削过程中出现摆振导致孔径超差、孔壁粗糙度不达标的问题。钻身的螺旋槽设计经过切削参数匹配优化，螺旋角选取30度的通用切削角度，既保证钻削过程中切屑能够顺畅沿螺旋槽排出，

　　避免切屑堵塞在孔内刮伤已加工孔壁，也兼顾了钻芯的结构强度，避免大进给钻削时出现钻芯折断的故障。钻尖部分采用标准118度顶角设计，横刃经过修磨处理，大幅降低钻削初始阶段的轴向抗力，在CA6140车床的额定进给参数下，钻尖切入工件时不会出现滑移偏位，保证钻孔位置度符合IT10级加工精度要求。从安装边界来看，这款钻头的直柄直径公差严格按照h6级精度加工，适配市面上绝大多数13mm、16mm规格的车床钻夹头，装夹深度不小于柄部长度的三分之二即可保证夹持可靠性，钻身总长度匹配CA6140车床的加工行程，最大钻孔深度可达钻身螺旋槽长度的90%，不会出现刀架与工件、卡盘发生干涉的问题。在实际加工应用中，这款钻头搭配CA6140车床使用时，

　　可根据加工材料属性灵活调整主轴转速与进给量，加工45号钢时主轴转速选取300-500r/min，进给量控制在0.1-0.2mm/r，配合切削液冷却可获得稳定的孔加工质量，刀具耐用度比普通未优化的麻花钻提升30%左右。设计过程中还充分考虑了刀具重磨的便利性，钻身后隙角选取8-12度，操作人员在砂轮机上即可完成钻尖的重磨作业，重磨后无需额外调整即可直接装夹使用，降低车间现场的刀具维护成本。钻身的刃带设计采用等宽刃带结构，既可以在钻削过程中起到导向作用，保证孔的直线度，也能减少钻身与孔壁的摩擦面积，降低钻削过程中的切削热产生，避免钻头过热退火导致切削性能下降。针对CA6140车床常加工的轴类、盘类零件特点，

　　这款钻头的钻芯厚度从钻尖向柄部逐渐递增，锥度控制在1:100左右，既保证钻尖部分的切削锋利度，也提升了钻身整体的刚性，在钻削深径比不超过5的孔时，无需频繁退刀排屑即可一次性完成钻削，大幅提升单件加工效率。在车间批量加工场景下，这款钻头的结构一致性好，装夹后无需反复对刀即可保证钻孔尺寸的稳定性，适合CA6140车床承担的中小批量零件加工、维修件加工等多种生产场景，无论是单件修配还是批量生产都能稳定满足加工精度要求。
