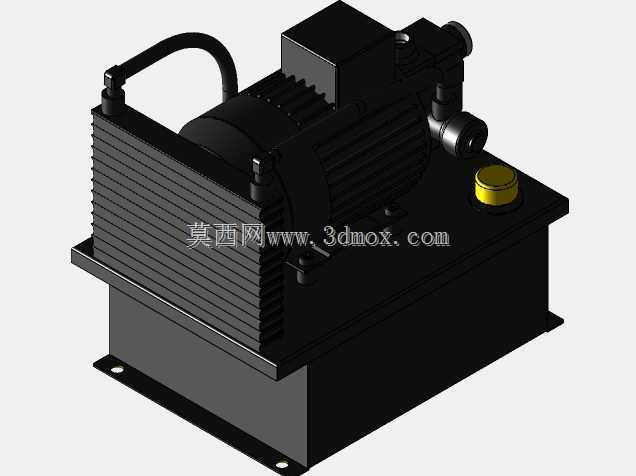

紧凑型可变排量液压动力单元结构

　　在机床加工、小型自动化工装的液压系统搭建场景中，这类紧凑型可变排量液压动力单元是非常常见的动力源部件，不同于传统分体式液压站需要单独排布泵组、油箱、阀块的布局，该单元采用集成化设计思路，将电机、泵体、油箱、必要的油路接口整合为一个整体模块，大幅压缩了安装所需的空间占用，非常适合安装空间局促、液压点位不多的中小型设备使用。从实际用途来看，这类单元主要为设备提供稳定压力的液压动力输出，可驱动夹具夹紧、工作台移位、主轴配重平衡、小型液压执行元件的往复动作，在CA6140这类普通车床的自动化改造场景中，也可作为配套液压源替代原有手动夹紧机构，降低操作人员的劳动强度，同时提升夹紧力的一致性，避免人工夹紧力度不均导致的工件装夹变形问题。

　　从功能特性上看，可变排量的泵体设计可以根据系统实际需求自动调整输出流量，在执行元件不动作时自动降低排量，减少无意义的功率损耗与系统发热，相比定量泵单元，长时间运行的温升更低，不需要搭配过大的散热组件就能维持稳定的油温，适配长时间连续运行的加工工况。油箱部分采用钢板焊接的一体式结构，底部带有四个带安装孔的支脚，安装时可以直接通过螺栓固定在设备机架的预留安装面上，不需要额外制作安装支架，油箱顶部预留了带黄色密封盖的注油口，日常维护时可以直接从该位置加注液压油，同时注油口自带透气功能，平衡油箱内部与外界的气压差，避免泵体吸油时出现空穴现象。电机部分采用卧式安装结构，外壳带有密集的散热鳍片，运行时通过空气自然对流就能带走电机产生的热量，

　　不需要额外加装散热风扇，进一步降低了单元运行的噪音水平，电机与泵体的连接部分采用内置式联轴器，外部没有裸露的传动部件，既提升了运行的安全性，也避免了车间内的切削粉尘、切削液溅入传动部位造成的部件磨损。油路接口全部布置在单元靠近泵体的侧上方，采用标准的管螺纹接口，用户在配套管路时不需要对接口进行二次加工，直接选配对应规格的液压油管就能完成连接，接口的排布位置预留了足够的扳手操作空间，现场安装时可以很方便地完成管路的紧固操作，不会出现工具无法伸入的问题。从设计思路层面，该单元在开发阶段就充分考虑了工业现场的安装与维护需求，将所有需要日常操作、维护的部件都布置在单元的顶部与侧部易接触位置，不需要拆解单元主体就能完成注油、压力检测、

　　滤芯更换等常规维护操作，整体的外形轮廓方正，没有向外突出的尖锐部件，在设备内部排布时可以紧贴其他部件安装，进一步提升设备内部的空间利用率。安装边界方面，单元底部的安装支脚孔位采用对称式设计，安装面的平面度要求不高，普通的设备机架焊接面不需要经过精密加工就能满足安装要求，单元的整体高度控制在较低的水平，即使安装在设备内部的下层机架位置，也不会与上层的其他部件产生干涉，侧面的油路接口距离安装面有足够的高度，连接油管后油管的弯曲半径满足液压管路的最小弯曲要求，不会出现油管折瘪导致的通流面积不足问题。在实际选型适配时，需要注意该单元的输出压力范围与执行元件的需求匹配，可变排量结构的压力响应速度较快，在搭配小直径液压缸时可以在短时间内达到设定压力，不需要额外加装蓄能器就能满足快速夹紧的动作需求，同时内置的压力溢流结构可以在系统压力超过设定值时自动溢流，避免系统压力过高损坏密封部件或者执行元件。整体结构的三维建模完整还原了各个部件的装配关系，从电机的散热鳍片细节、油箱的焊接折边结构、提手的弯折弧度到接口的螺纹细节都做了准确的还原，在做设备整体布局设计时，可以直接将该模型导入装配环境中，直接用于干涉检查、安装孔位匹配、管路走向排布的设计工作，不需要再对模型进行二次修整，能够有效缩短设备设计阶段的建模周期，提升整体设计效率。
