台式真空吸附作业泵结构设计

　　这款真空发生装置的设计，最初是面向小型精密加工、电子元器件组装工位的负压供给需求做的适配，区别于车间集中供负压的管路布局，自带集成安装平台的结构可以直接放置在作业台面上，不需要额外做机架焊接固定，对于小批量多工位的柔性生产场景适配性更强。从功能逻辑上看，设备核心是通过内置的容积式负压发生单元产生稳定真空度，外接的软管可以接驳真空吸笔、小型吸附夹具，完成轻薄片状工件、小型精密零件的拾取转移，也可以接驳小型真空腔体完成低负压环境下的简易封装、脱泡作业，在SMT贴片返修、小型光学镜片组装、实验室试样固定这类场景里，这种集成式的小流量真空泵比大型集中负压系统的能耗低七成以上，而且不会受管路压降影响，工位端的负压稳定性更可控。

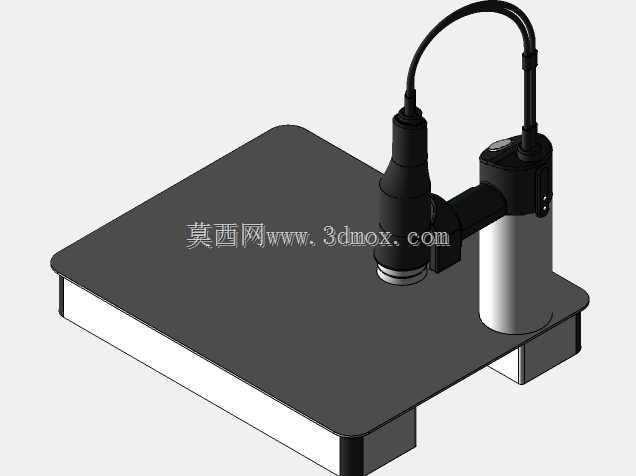

　　设计阶段首先敲定的是安装边界，底部的承载平台做了圆角包边处理，整体平台的平面度控制在0.1mm/100mm以内，既可以作为泵体本身的安装基座，也能临时放置待作业的小型工件，平台下方预留的四个支撑脚高度统一，放置在常规防静电工作台面上不会出现晃动，泵体的立式安装座直接锁附在平台后侧区域，不会占用平台前侧的操作空间，操作时手臂搭在平台前缘不会碰到泵体外壳。气路连接部分做了快插接口的集成，输出管路从泵体顶部引出后顺着安装座的走线槽固定，避免软管垂落干扰操作，接口处做了密封槽设计，常规工况下的泄漏率控制在0.5Pa·m³/s以内，能够满足0.08MPa极限负压下的持续作业需求。

　　结构细节上，泵体的动力段和负压发生段做了分体式隔振设计，中间的橡胶隔振垫可以抵消泵体运行时的高频振动，避免振动传导到平台上导致放置的精密工件出现位移，外壳的散热槽顺着气流方向布置，连续运行4小时的外壳温升不超过35K，不需要额外加装散热风扇，也就能避免风扇积尘带来的维护问题。操作开关设置在泵体侧上方，作业人员伸手就能够到，不需要俯身或者侧身操作，开关的按压行程做了优化，戴薄款防静电手套也能准确触发。气路的过滤组件集成在泵体进气端，能够拦截作业时吸入的细小碎屑、粉尘，避免杂质进入泵腔造成磨损，过滤组件的拆卸不需要额外工具，日常维护只需要定期取出滤网清理即可。

　　从安装适配的角度看，整个装置的外接尺寸经过反复校核，整体占地尺寸和常规的台式示波器大小接近，不需要对现有工作台做任何改造，直接放置就能投入使用，底部的支撑脚可以微调高度，适配工作台面轻微的不平整问题。气路输出端可以根据需求接驳不同规格的接头，除了常规的真空吸笔，也可以连接小型真空吸盘组，完成小型PCB板、薄金属片的吸附固定，在小型雕刻、激光打标工位上也能作为工件固定的负压源使用，不需要额外采购专用的真空吸附平台。设计时也考虑了不同工况的适配性，泵体的负压调节旋钮隐藏在侧盖内，需要调整负压值时可以打开侧盖进行调节，避免日常作业时误触导致负压参数变动，调节范围从0.02MPa到0.08MPa连续可调，能够适配不同材质、不同重量工件的吸附需求，不会因为负压过大导致薄型工件出现变形。

　　整体结构没有采用复杂的异形曲面，所有外壳零件都是采用常规的钣金折弯和注塑工艺成型，加工成本可控，后期的备件替换也比较方便，泵体核心部件和通用型微型真空泵的配件通用，不需要定制专用备件，降低了全生命周期的维护成本。走线部分全部做了内置处理，外部没有裸露的电源线和信号线，避免作业时勾挂到管线引发安全隐患，电源线从平台后侧引出，顺着工作台走线槽布置即可，不会干扰正面的操作区域。
