Vibtec K08型气动振动器结构设计

　　在散料输送、料仓防堵、小型振动台驱动这类工业场景里，气动振动器是非常常见的激振元件，相比电动振动器，它依靠压缩空气驱动，没有电机绕组发热、防爆等级受限的问题，在粉尘浓度较高的化工、粮食加工、矿山筛分场景里适配性更强。这次拆解建模的K08规格气动振动器，属于活塞式气动振动器的小规格型号，整体结构采用一体式铸钢壳体加工，没有多余的拼接焊缝，壳体本身既承担活塞运动的腔道功能，又集成了安装固定的基座结构，能在高频振动工况下避免拼接螺栓松动的问题。

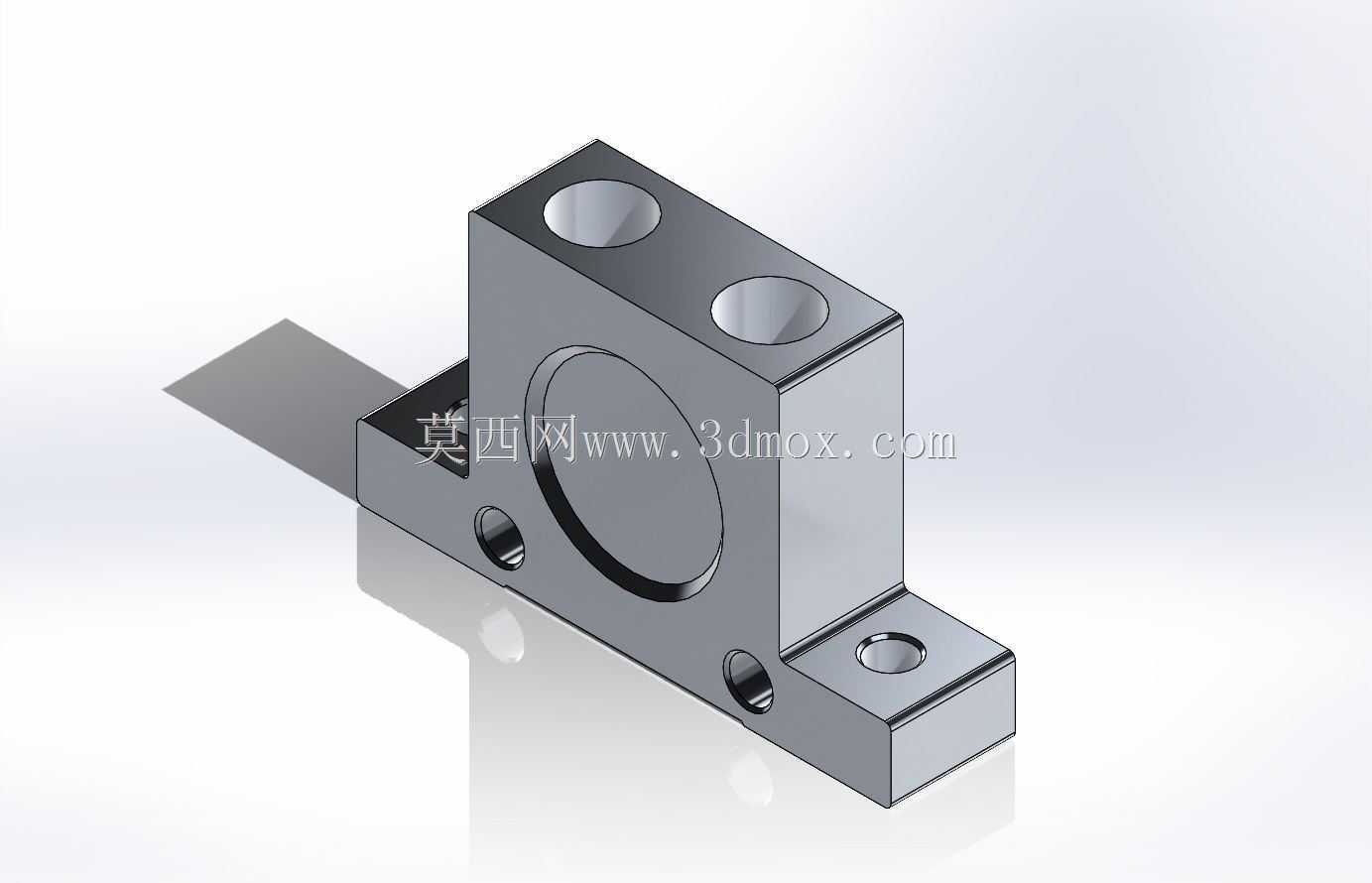

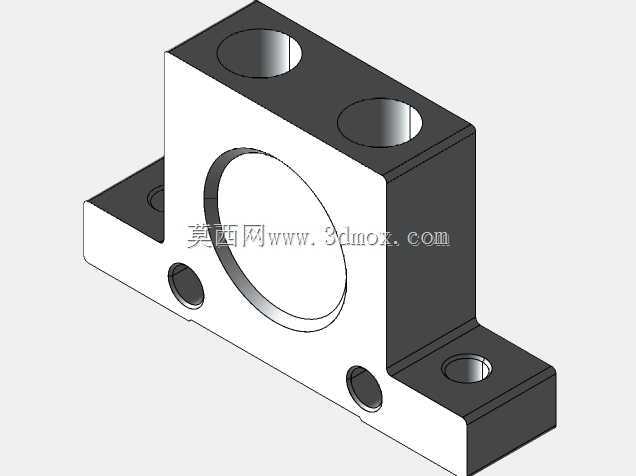

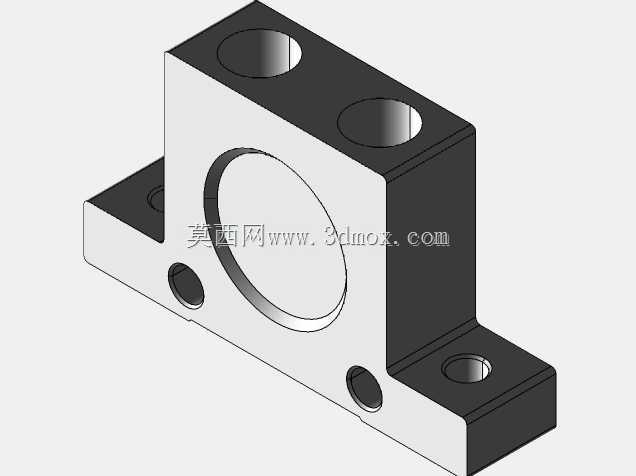

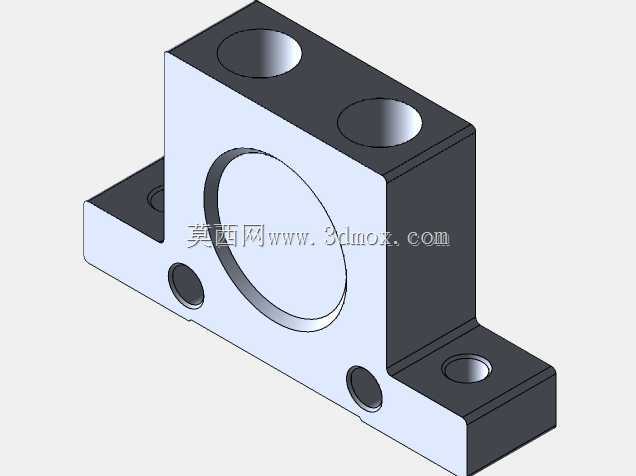

　　从实际安装边界来看，这款振动器的主体为立式L型布局，竖直段是活塞运动的核心腔室，水平向两侧伸出的安装耳板上开有贯通安装孔，安装时不需要额外制作转接支架，直接通过螺栓穿过耳板孔就能固定在料仓外壁、振动筛侧板或者小型输送槽的侧壁上，安装孔的位置公差控制在±0.1mm范围内，能保证安装后振动输出的方向和预设方向一致，不会因为安装偏斜产生额外的侧向力矩，长期运行也不会出现固定螺栓疲劳断裂的问题。壳体顶部的两个接口为气路连接位，建模时按照实际安装需求，将1/4NPT标准螺纹接口转化为13.5mm×15mm的光孔示意，方便建模阶段快速完成气路接头的装配匹配，不需要反复调整螺纹啮合的细节，能提升整体装配的效率。

　　设计这款模型的时候，首先考虑的是实际工况下的受力传递路径：压缩空气进入腔室后推动活塞做高频往复运动，产生的激振力直接通过壳体传递到安装基座，再传导到被驱动的设备上，所以壳体的壁厚做了针对性的加厚处理，尤其是竖直腔室和水平安装耳板的过渡位置，做了R角过渡，避免应力集中在转角位置，长期受交变载荷出现开裂。活塞腔的内壁粗糙度要求控制在Ra1.6以内，建模时保留了内壁的圆柱度公差要求，装配时活塞和腔室的间隙控制在0.02-0.03mm，既保证活塞能顺畅往复运动，又不会因为间隙过大出现压缩空气泄漏，导致激振力不足的问题。

　　从功能特性来看，这款小规格气动振动器的激振力可以通过调整进气压力来线性调节，进气压力在0.2MPa到0.6MPa区间内变化时，激振频率和输出力会同步提升，能适配不同的工况需求：比如料仓内是流动性较好的塑料颗粒时，只需要0.2MPa的进气压力就能完成破拱，避免物料架桥；如果是流动性较差的煤粉、矿粉，就可以提升进气压力到0.5MPa，获得更大的激振力，保证物料顺畅下落。壳体侧面的排气孔做了消音结构的预留位，建模时保留了排气孔的位置和尺寸，实际使用时可以加装消音器，降低排气产生的噪音，满足车间的噪音管控要求。

　　建模过程中对安装尺寸做了反复核对：安装耳板的孔中心距、主体的总高度、气路接口的中心高度都和实物测绘尺寸保持一致，保证导出的模型能直接用于设备的整体装配，不会出现安装干涉的问题。比如在做小型振动分选台的设计时，直接把这款振动器模型装配到台架下方，就能提前核对安装螺栓的长度、气路管路的走向，不需要等到零件加工后才发现尺寸不匹配，能大幅缩短设备的设计迭代周期。另外，模型的细节处理上，保留了壳体上的工艺孔、定位凹台这些非功能结构，这些结构是实际加工过程中装夹定位留下的，保留这些细节能让模型更贴近真实零件的状态，在做渲染、装配动画的时候真实感更强，不会出现和实物差异过大的问题。

　　在实际选型应用中，这款振动器因为体积小、重量轻，除了固定安装在料仓、筛分设备上，还可以作为便携式振动工具的激振源，比如附着在混凝土预制件的模板上，帮助排除混凝土内部的气泡，提升预制件的表面质量；也可以安装在小型输送管道的外壁，帮助管道内的粉状物料顺畅输送，避免管道堵料。设计时没有采用多余的外露零件，所有的运动部件都封闭在壳体内部，能避免粉尘、水汽进入腔室内部磨损活塞，在潮湿、多粉尘的恶劣工况下也能长期稳定运行，不需要频繁拆解维护。
