L型带孔连接支座三维练习建模作品

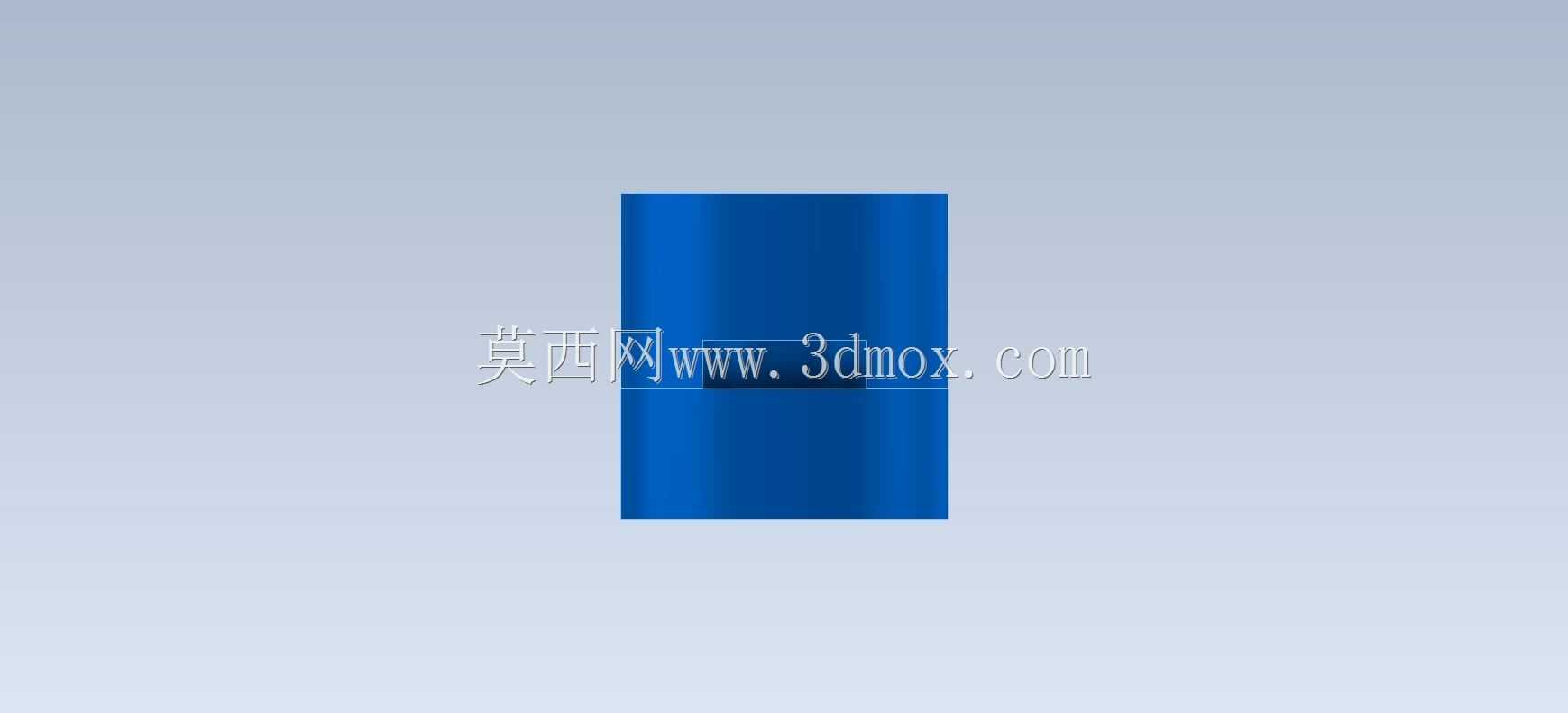

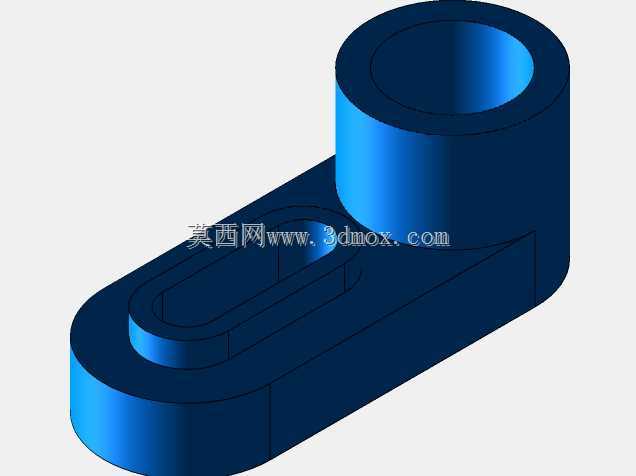

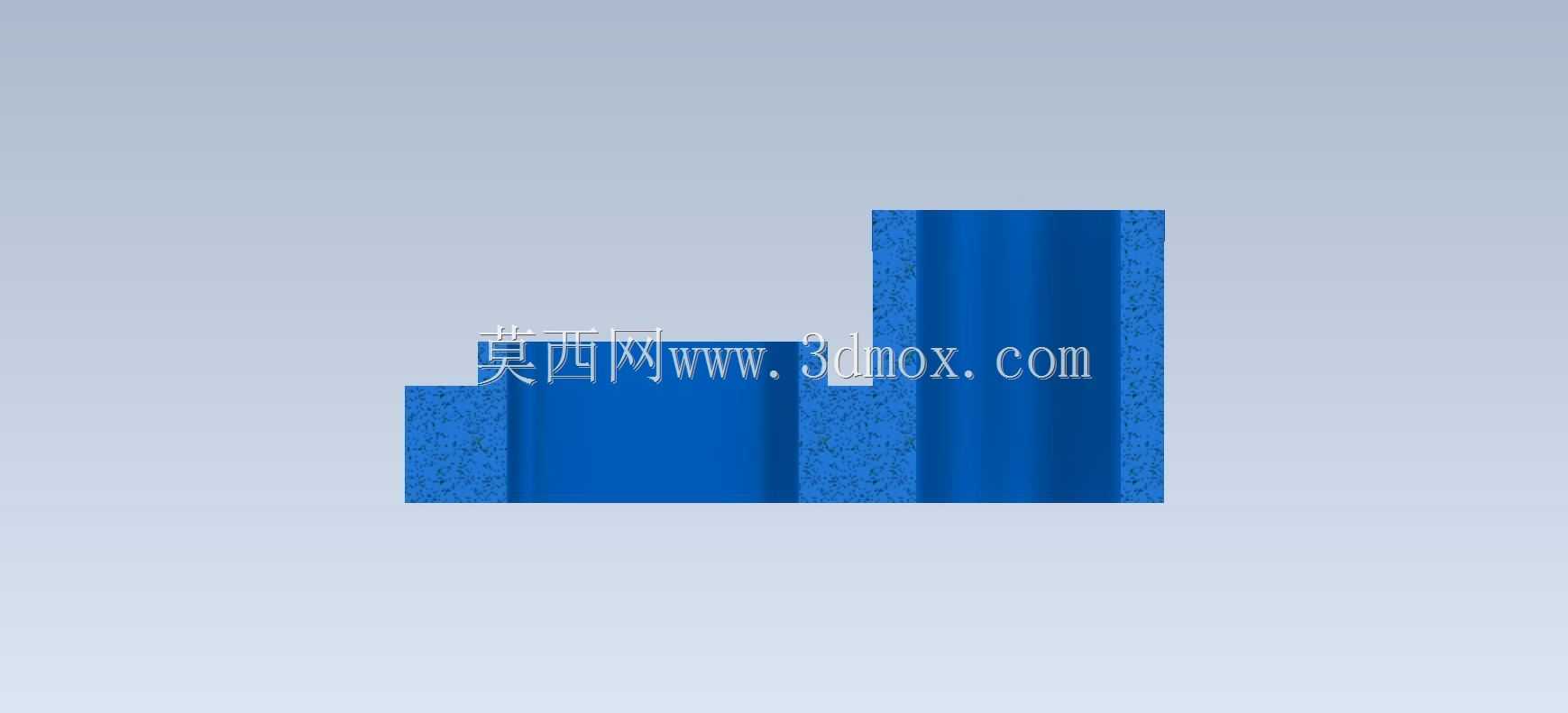

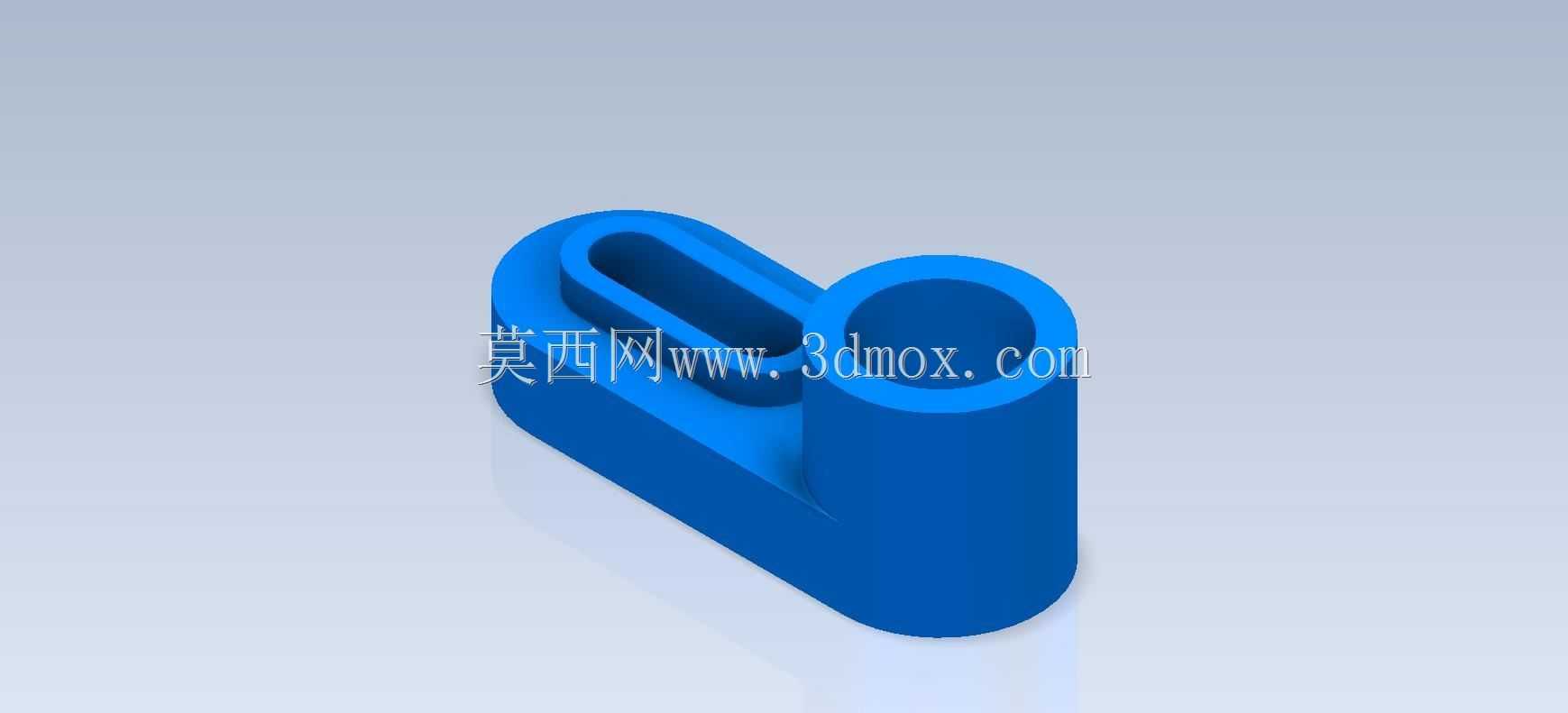

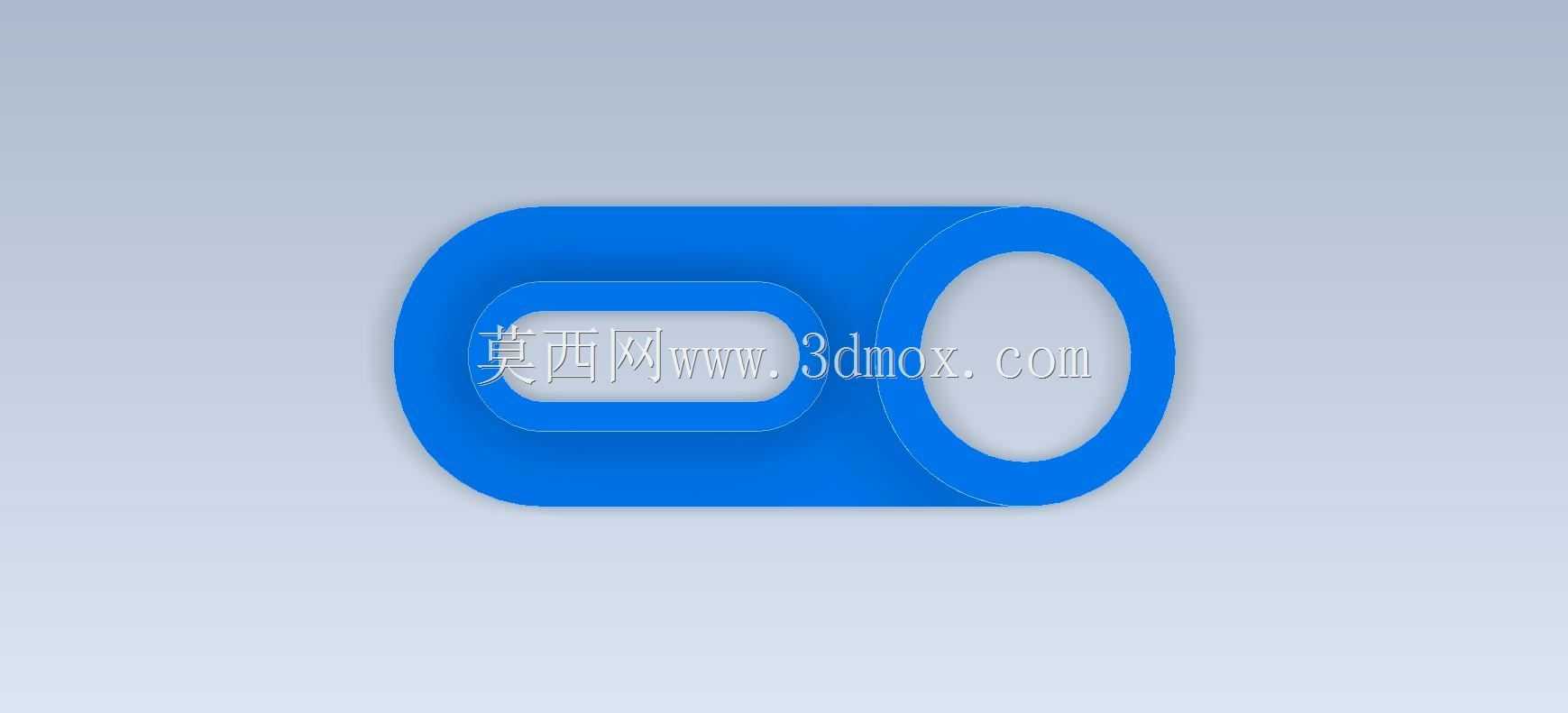

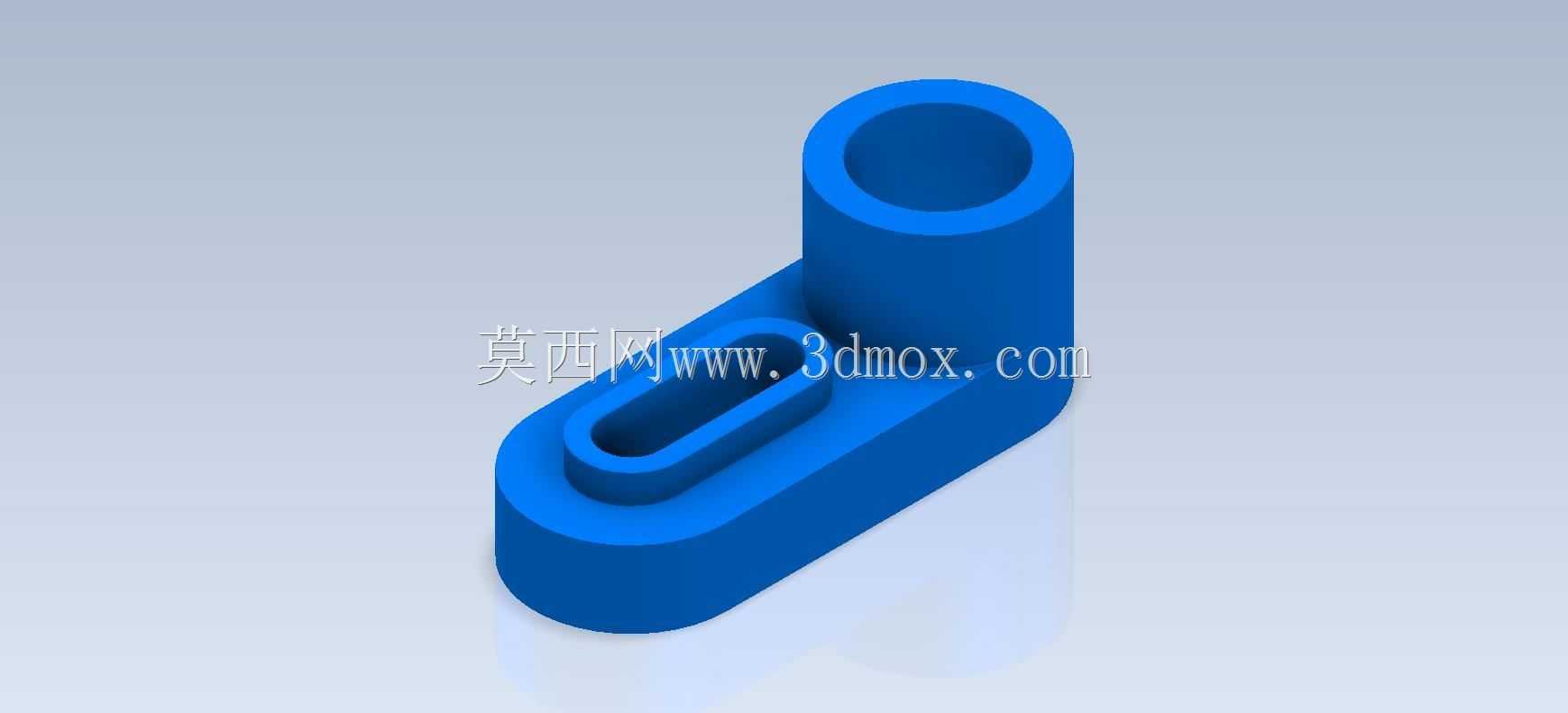

　　这类L型带孔连接支座属于机械结构里非常典型的基础连接件，在小型自动化设备的工位定位、工装夹具的辅助支撑、教学实验台的构件拼接场景里应用十分广泛，日常做设备改造、非标工装搭建时，经常会用到这类结构来实现两个垂直方向的构件转接，既可以作为管路的固定支撑座，也能作为小型气动元件的安装基座，承担垂直方向的载荷传递同时，还能通过长圆孔实现安装位置的微调，适配不同的装配公差需求。从结构设计的角度来看，这个零件采用一体化的L型弯折基体，一端设置竖直的贯通圆孔，用来穿装导向轴或者紧固螺杆，孔壁做了等厚设计，保证受力时的应力分布均匀，不会出现局部壁厚过薄导致的强度不足问题；另一端的水平基体上开设长圆形的贯通腰型孔，

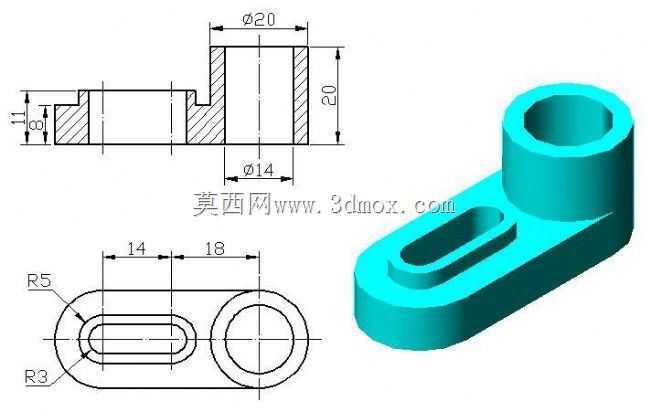

　　这个结构的核心作用是补偿安装时的位置误差，现场装配时不需要严格保证孔位的绝对同轴，能沿着腰型孔的长度方向调整安装位置，降低装配环节的加工精度要求，也方便后期维护时的位置微调。整个零件的外形没有多余的冗余结构，所有转角都做了均匀的圆角过渡，一方面是避免加工时的应力集中，另一方面在注塑或者3D打印制作样件时，能减少尖角处的成型缺陷，提升零件的成品率。做这类零件的三维建模时，首先要确定两个安装孔的中心距，这个尺寸是核心安装边界，竖直孔的中心到水平腰型孔端面的距离，直接决定了这个支座能适配的安装空间大小，竖直孔的内径要和配套的轴径做基孔制配合，通常如果是作为导向支撑，会选H7的公差等级，如果只是穿装螺栓做紧固，公差可以适当放宽。

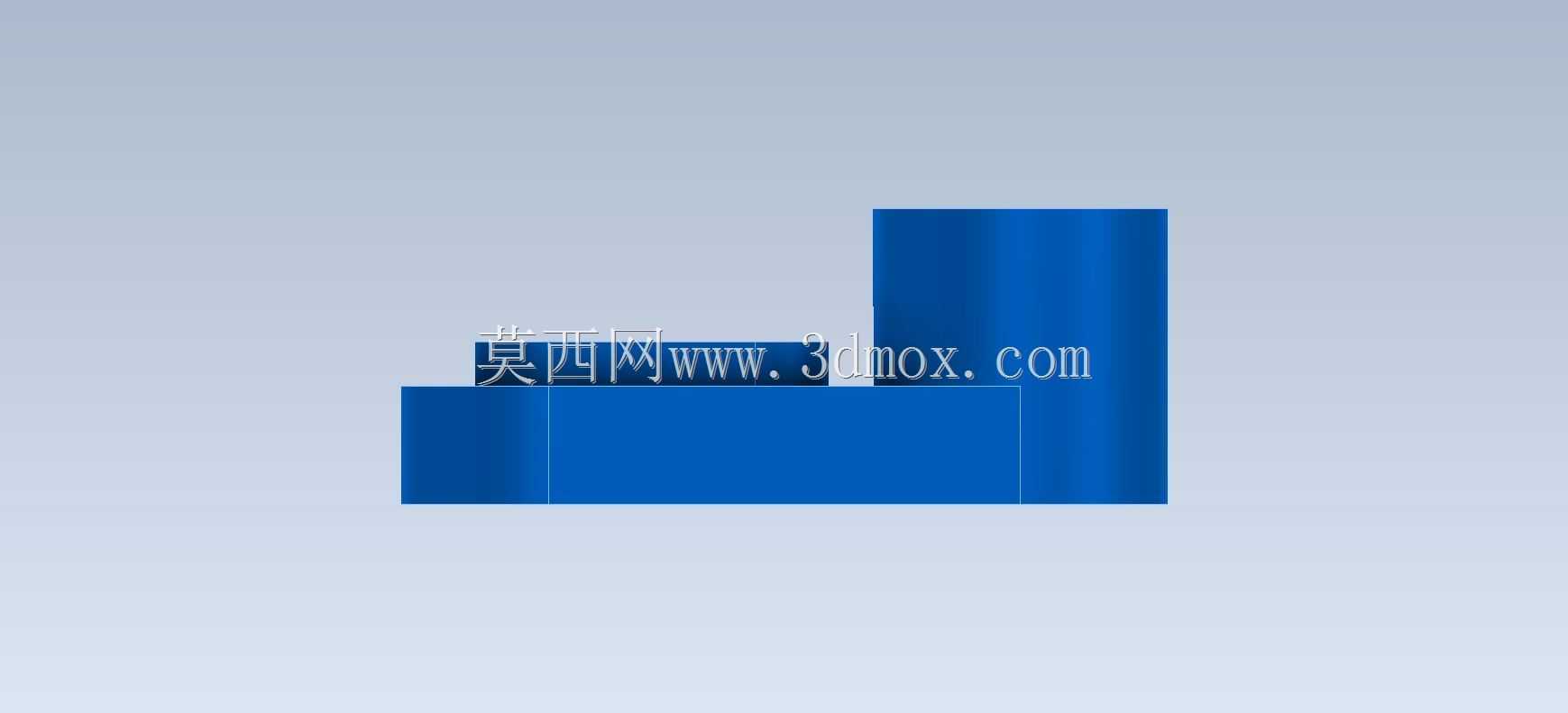

　　水平基体的厚度要根据实际承载来核算，常规轻载场景下厚度取竖直孔外径的三分之一就能满足强度要求，不需要额外做加强筋，因为L型的转角处本身做了加厚过渡，日常承受100N以内的垂直载荷时，变形量能控制在0.02mm以内，完全满足普通工装的使用要求。安装边界方面，这个零件的占用空间非常紧凑，竖直方向的总高度就是竖直圆筒的高度，水平方向的总长度是从竖直圆筒的外圆面到水平基体端面的距离，装配时只需要在安装面上预留出对应腰型孔的两个螺栓过孔位置，不需要额外的避让空间，因为整个零件的外轮廓都是规则的圆弧和平面，不会和周边的其他构件产生干涉。实际生产中这类零件如果是用于小批量的工装制作，直接用尼龙或者树脂3D打印就能满足使用需求，

　　如果是用于量产设备上的受力支撑，可以选用6061铝合金做铣削加工，表面做阳极氧化处理提升耐磨性能，竖直孔的内壁如果有相对滑动的需求，还可以压入铜套来降低磨损，延长零件的使用寿命。建模过程中要注意两个孔的轴线垂直度，这个形位公差直接影响装配后的导向精度，如果竖直孔的轴线和水平安装面的垂直度超差，会导致穿装的轴出现卡滞，传动阻力变大，长期使用还会出现偏磨的问题。腰型孔的两端半圆要和直边段相切，避免加工时出现接刀痕，装配时螺栓能顺畅地沿着孔长方向滑动调整。整个零件没有复杂的曲面特征，全部是拉伸、倒圆角、打孔这类基础特征就能完成，非常适合刚接触三维建模的从业者做基础特征练习，通过建模过程能熟悉基准面选择、特征顺序规划、尺寸约束添加的基本逻辑，理解机械零件里安装孔、调整孔、支撑基体的结构设计逻辑，为后续复杂零件的建模打下基础。在实际选型使用时，要先核算需要承载的载荷大小，如果是承受侧向的冲击力，需要适当增加水平基体的厚度，或者在转角处增加三角形的加强筋结构，提升整体的抗扭刚度，避免受力时L型转角处出现断裂。这类支座的通用性很强，只要安装孔的尺寸和中心距匹配，就能替换到不同的设备上使用，不需要做额外的结构修改，日常做非标设计时可以把这类结构做成标准件库的通用模型，后续设计时直接调用，只需要修改对应的尺寸参数就能快速生成适配不同场景的零件，大幅提升设计效率。
