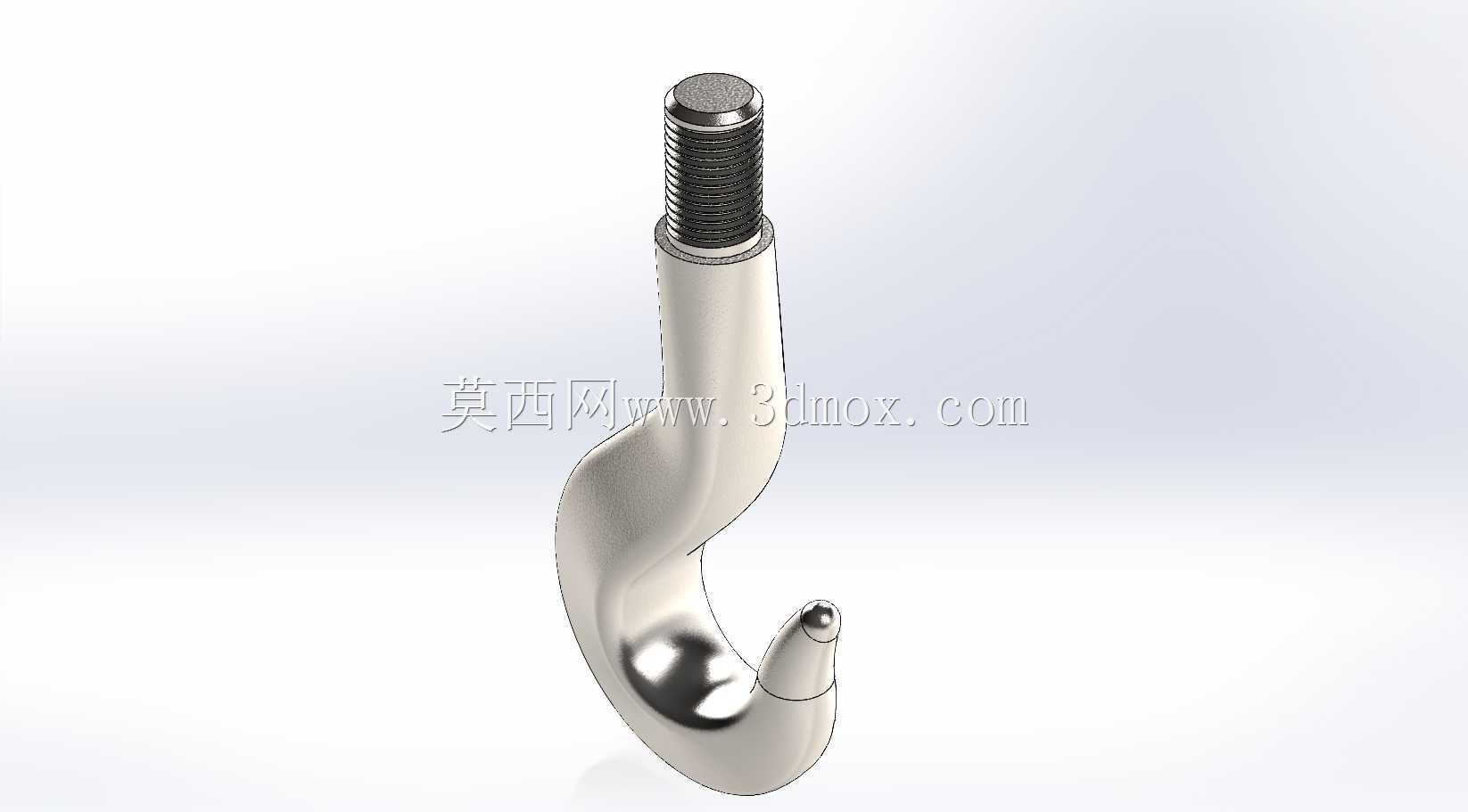

起重作业用带螺纹安装段吊钩结构

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接连接起重设备卷扬机构与被吊载荷的核心受力部件，其结构合理性直接决定吊装作业的安全冗余，也影响现场作业的挂取效率。这款吊钩采用上端外螺纹安装的连接形式，区别于传统吊钩常用的铰轴连接、吊环套接结构，螺纹段可以直接旋入配套的起重滑车、电动葫芦的吊钩横梁安装孔内，通过螺纹预紧力实现轴向与周向的双重固定，不需要额外设置铰轴、开口销等连接配件，能大幅缩减吊钩组件的整体安装高度，对于厂房净空高度受限的室内吊装场景，这种紧凑的连接形式可以有效提升起重设备的有效起升高度，避免因吊钩组件过长导致工件无法吊至目标工位的问题。从结构设计逻辑来看，

　　吊钩整体采用流线型弯曲钩身，钩身截面从上端螺纹根部向下逐步过渡为变截面椭圆形态，在钩身与螺纹衔接的位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂——起重作业中吊钩会频繁承受起升瞬间的冲击载荷，尤其是起吊不规则工件时载荷会出现小幅偏摆，应力集中位置很容易在交变载荷下萌生裂纹，大圆角过渡可以将螺纹根部的应力峰值降低40%以上，匹配常规起重作业的动载系数要求。钩尖位置做了圆头钝化处理，同时钩尖与钩身内侧的开口尺寸经过匹配设计，既可以保证常规卸扣、吊装带吊环能够顺利挂入，也能避免作业过程中吊具从钩口意外滑脱，不需要额外加装防脱卡扣也能满足中小吨位吊装的防脱要求，当然如果是高危作业场景，也可以在钩身预留的卡槽位置加装弹簧式防脱挡板，

　　拓展使用场景。安装边界方面，上端螺纹段采用标准公制粗牙螺纹设计，螺纹长度经过载荷校核，保证完全旋入安装座后螺纹啮合长度满足额定起重量的抗剪切要求，螺纹末端做了倒角导向，安装时不需要额外修磨螺纹端部就能顺利旋入安装孔，降低现场装配的难度。钩身的弯曲曲率经过反复优化，内侧承载面的曲率半径匹配常用吊装卸扣的接触弧面，当吊具挂入吊钩后，接触位置为面接触而非线接触，能避免局部压应力过大导致的钩身压痕变形，也能减少吊具卸扣的磨损速度，延长整套吊具的使用寿命。从实际使用场景适配来看，这款吊钩适合额定起重量在5吨以内的轻小型起重设备使用，包括车间内的单梁桥式起重机、电动葫芦、固定式悬臂吊，以及野外作业的小型随车吊、手动葫芦配套使用，

　　其紧凑的结构设计也适合集成在一些非标自动化吊装设备上，比如生产线的工件自动转运吊具、仓储系统的重型堆垛吊具上。设计过程中没有采用多余的装饰性结构，所有曲面过渡都服务于受力优化与使用便利性，钩身外侧的光滑曲面也方便日常作业后的检查维护，操作人员可以直观观察到钩身是否存在裂纹、变形、磨损超标的问题，不需要拆解组件就能完成日常安全巡检，符合起重部件的安全运维要求。另外，钩身的重心经过匹配设计，当吊钩空载状态下，钩身会自然保持竖直状态，钩口朝向便于挂取吊具的角度，不会出现空载时钩身歪斜、旋转导致挂取困难的问题，这一点对于频繁摘挂钩的流水作业场景来说，能有效减少操作人员调整吊钩姿态的时间，提升吊装作业的整体效率。
