XT60公头接插件三维结构设计

　　在航模动力系统、储能设备外接供电、小型电动工具电源接驳这类需要大电流通断的场景里，XT60系列接插件是应用覆盖率极高的连接件品类，本次建模的XT60公头，正是整套接插组件里负责固定端输出的核心结构件。从实际使用的工况出发，这个公头的设计首先要满足持续大电流通过时的接触可靠性，同时还要兼顾接插时的防呆设计、插拔手感的一致性，以及长期使用后的结构耐疲劳性。

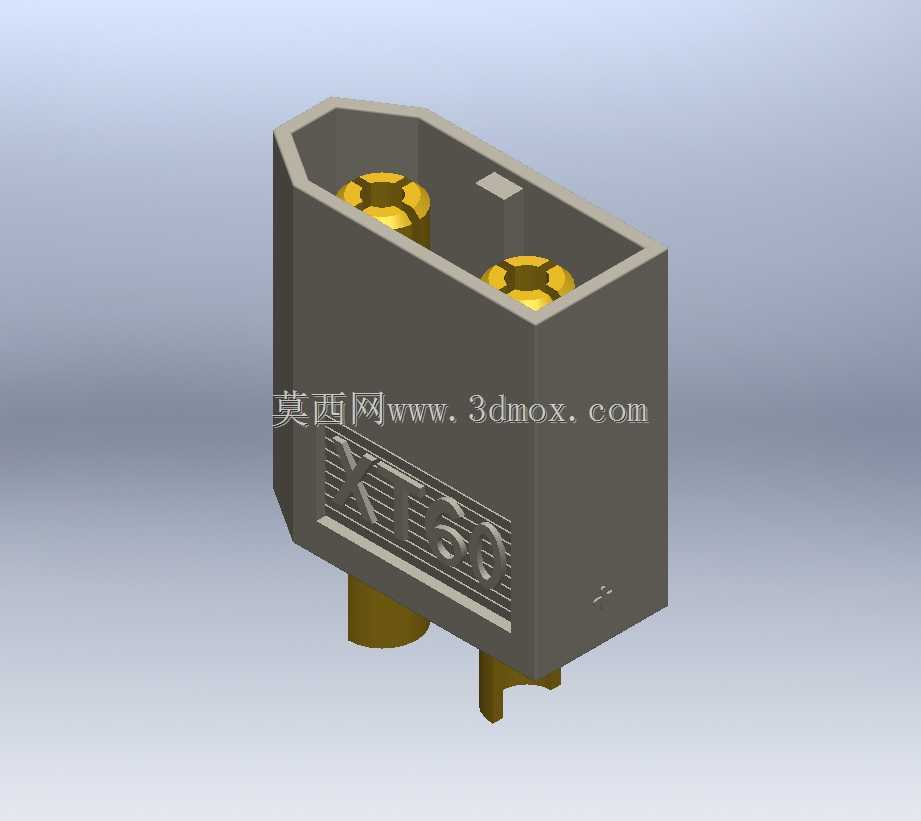

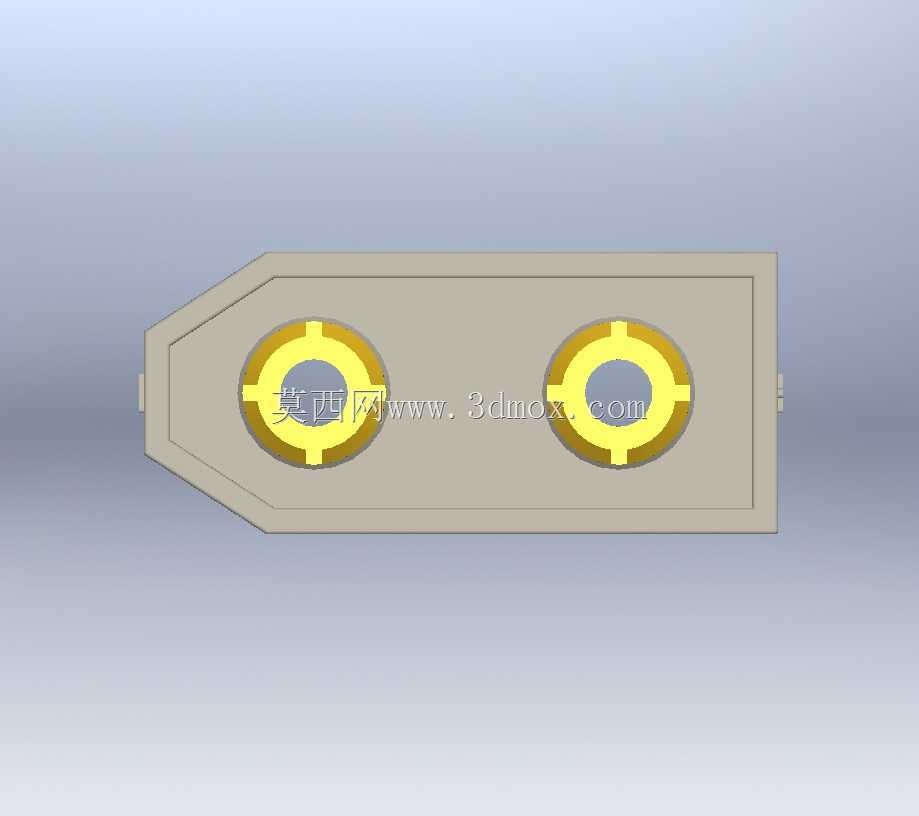

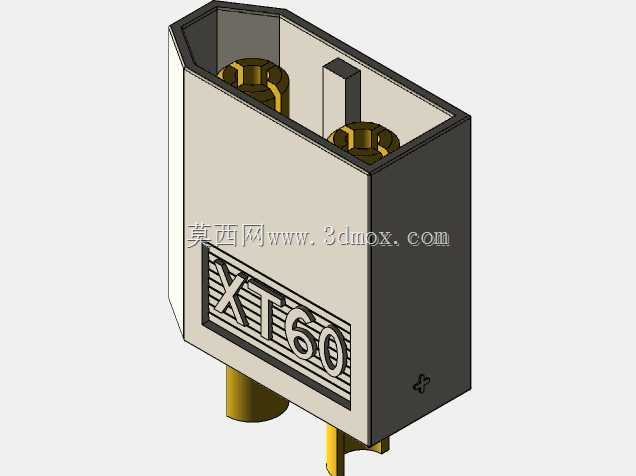

　　从结构设计的逻辑来看，整个公头的外壳采用高强度绝缘工程塑料作为主体材质，建模时特意还原了外壳外侧的XT60标识凹槽，这个细节并非单纯的品牌标注，实际生产中这个凹槽会在注塑成型时同步做出，既可以作为生产环节的外观识别标识，也能在接插件批量组装时快速区分公母头朝向，避免产线装配时出现方向错装的问题。外壳的整体轮廓做了切角处理，靠近插合端的上沿做了单边斜切，对应的母头内腔有匹配的凸起结构，从根源上杜绝反插的可能，哪怕是在设备内部视线受阻的盲插场景下，操作人员也能通过轮廓的触感快速找准接插方向，不会因为强行反插导致内部插针弯折变形。

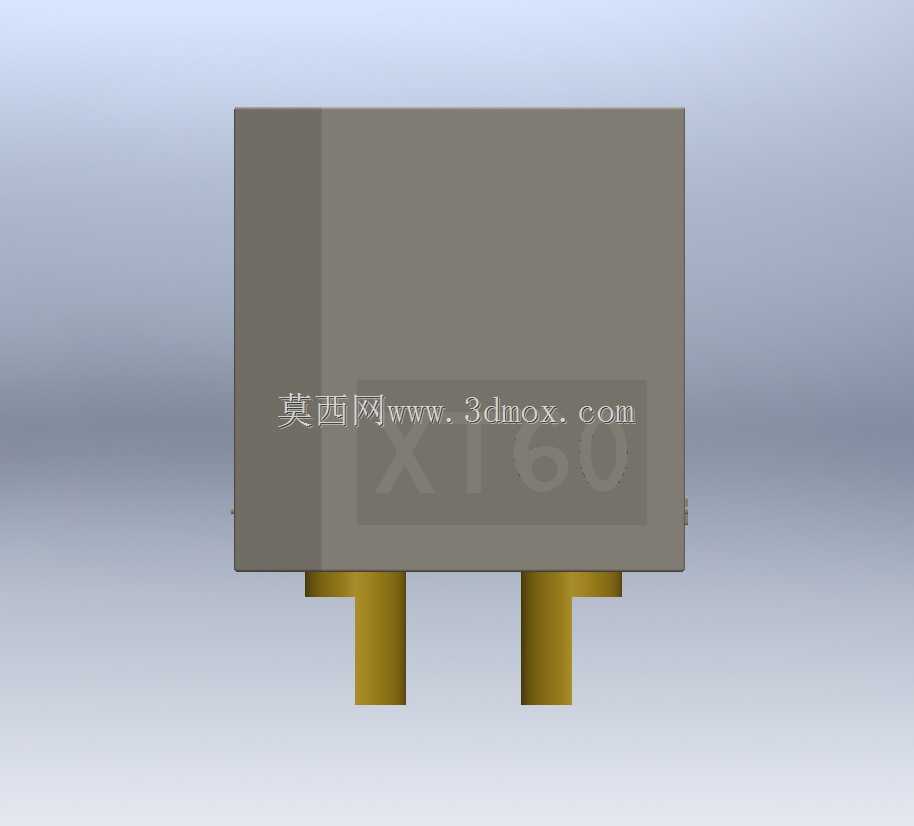

　　内部的两个导电插针采用镀金铜材设计，建模时还原了插针根部的凸台定位结构，这个结构在实际装配时会卡在外壳内部的定位槽里，当接插件进行插拔动作时，插针不会因为轴向的插拔力出现移位，避免长期使用后插针后退导致的接触不良问题。插针的外露端做了圆弧导角处理，接插时可以顺利滑入母头的导电夹片内，不会刮伤母头内部的镀金层，有效降低接插过程的接触电阻，减少大电流通过时的发热问题。插针的焊接端伸出外壳底部，建模时保留了焊接端的扁位结构，这个结构一方面可以在焊接电源线时增大焊锡与插针的接触面积，提升焊接强度，另一方面扁位可以卡在设备安装面板的对应槽位里，防止焊接时插针跟转，方便产线工人的焊接作业。

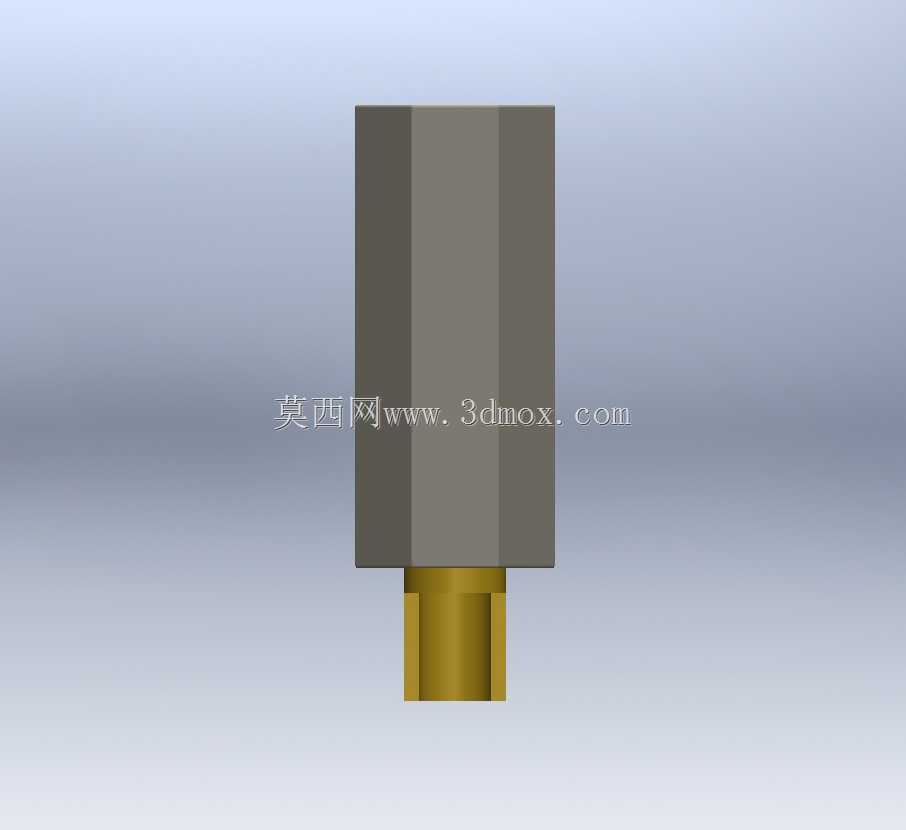

　　从安装边界的尺寸来看，整个公头外壳的主体截面为近似矩形，单边切角后的轮廓可以适配市面上绝大多数标准XT60的安装开孔，不需要额外修改设备面板的开孔尺寸，能够直接替换同规格的老旧损坏接插件。外壳两侧没有做额外的卡扣结构，而是依靠接插时公母头外壳之间的过盈配合实现初步固定，再加上内部插针与夹片的抱紧力，正常使用场景下不会出现松脱的问题，如果是在振动较大的使用场景下，还可以在外壳外侧点胶固定，外壳表面的细微磨砂纹理也能提升胶水的附着强度。

　　建模过程中特意还原了外壳内部的挡筋结构，这个挡筋位于两个插针之间，作用是隔绝两个导电插针之间的爬电路径，哪怕是在高湿度的使用环境下，也能避免两个极片之间出现拉弧短路的问题，提升接插件的电气安全性能。外壳的壁厚做了均匀化处理，所有转角位置都做了R0.5以上的圆角过渡，既符合注塑成型的工艺要求，避免注塑时出现应力集中导致的外壳开裂问题，也能去除外壳的锐边，防止操作人员装配时被划伤。插针与外壳的配合采用过盈压装的设计，建模时预留了合理的压装余量，实际生产时可以通过压机直接将插针压入外壳的定位孔内，不需要额外的粘接工序，提升装配效率。

　　在实际的设备选型过程中，这个公头通常会被固定在电池输出端或者设备的电源输入端口，对应的母头连接在电源线侧，接插到位后会有清晰的段落感反馈，操作人员不需要额外观察就能确认接插到位。其通流能力可以满足持续30A、峰值60A的电流传输需求，足够覆盖绝大多数小型电动设备、航模、便携储能设备的供电需求，相比传统的T型插接头，XT60的接插手感更顺滑，防呆设计更合理，长期使用后的接触稳定性也更优，这也是其在行业内得到广泛应用的核心原因。建模时对所有配合尺寸都做了公差匹配，确保模型导出工程图后可以直接用于开模生产或者3D打印样件验证，所有的结构细节都参照实物的实际装配关系还原，没有做简化处理，能够直接用于结构验证、装配模拟以及设备的整体布线干涉检查。
