多阵列红外LED安装承载电路板结构

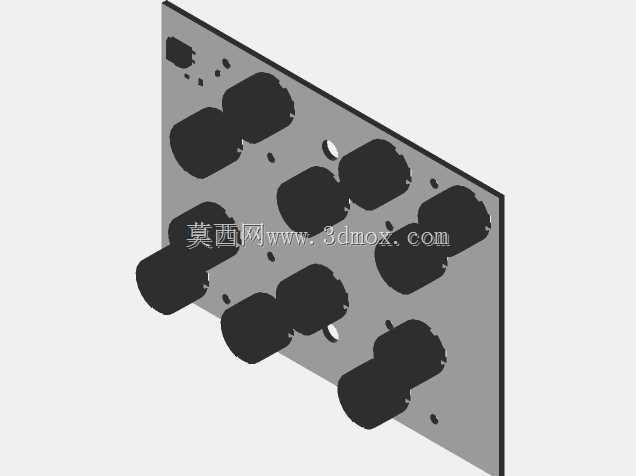

　　在工业检测、安防夜视、自动化设备的光电传感单元搭建中，这类多阵列排布的红外LED承载板是核心的光信号发射载体，多数场景下会被集成到机床加工区域的物料到位检测模组、自动化产线的视觉补光模块、安防监控的夜视补光单元里，承担近红外光的定向发射功能，为后续的光电接收端提供稳定的光信号源，避免可见光环境下的杂光干扰，提升检测环节的信号信噪比。从结构设计逻辑来看，这块载板采用矩形平板式基底设计，板体上按照3行4列的规整矩阵排布了12个红外LED的安装位，每个安装位都预留了对应灯珠的引脚过孔与焊盘区域，相邻灯珠的间距经过测算，既保证了红外光投射后的光斑覆盖范围无明显暗区，又不会因为排布过密导致灯珠工作时的热量集中，影响整体使用寿命。

　　板体边缘预留了多个圆形安装固定孔，孔位的位置匹配常规工业模组的安装螺柱间距，安装时可以直接通过M2或者M2.5的螺丝将载板固定在设备的灯腔内部，不需要额外设计转接支架，减少装配环节的零件数量。在灯珠安装位的周边，板体上还预留了小型的定位凹点，这些凹点在SMT贴片加工时可以作为视觉识别的定位标记，提升灯珠贴装的位置精度，避免出现灯珠歪斜导致的投射角度偏移。板体的厚度选取常规工业PCB的1.6mm标准厚度，既保证了板体自身的结构刚度，在安装拧紧螺丝时不会出现板体弯折变形，又不会因为厚度过大占用过多的灯腔内部空间，给后端的驱动电路预留足够的布线空间。从安装边界来看，这块载板的整体长宽尺寸适配多数小型工业光电模组的灯腔尺寸，

　　安装时需要注意灯珠的投射面与前端的透光亚克力板保持3-5mm的间距，避免灯珠工作时的热量长期烘烤透光板导致板材老化发黄，同时要保证板体背面的驱动元件与设备壳体之间预留至少2mm的安全间隙，避免出现短路风险。在实际的设备应用中，这类载板往往会搭配恒流驱动电路使用，板体上的布线宽度按照单颗灯珠20mA的工作电流设计，每一路灯珠的走线都做了等长处理，保证不同位置的灯珠供电电压一致，避免出现边缘灯珠亮度偏低的问题。板体的基材选用常规FR-4环氧玻璃布基板，阻燃等级达到V0级，能够适应工业现场-20℃到60℃的工作环境温度，在设备长时间连续工作的情况下，板体的形变率控制在0.1%以内，不会因为热胀冷缩导致灯珠引脚脱焊。设计过程中特意将安装孔位做了非金属化处理，避免安装螺丝导通板体线路造成短路，同时在板体的边角位置做了R0.5的圆角处理，避免装配时板边的毛刺划伤操作人员或者划破内部的连接导线。在机床加工区域的应用场景下，这类载板往往会被安装在防护门的内侧，用于检测工件是否放置到位，红外光穿过防护门的透明视窗被对面的接收管捕捉，当工件遮挡光路时设备就会触发对应的加工动作，这种检测方式相比机械行程开关没有物理接触，不会因为工件的碰撞导致开关损坏，长期使用的维护成本更低。在自动化视觉检测的场景下，这块载板会被安装在工业相机的周边，作为红外补光源使用，红外光照射在被测工件表面后反射回相机，能够过滤掉生产现场的可见光杂光干扰，

　　提升视觉系统对工件轮廓识别的准确率，尤其是在深色工件的检测场景下，红外补光的效果远好于常规的白光补光。从建模的角度来看，还原这块载板的时候需要重点注意每个灯珠安装位的相对位置精度，以及安装孔的中心距公差，因为这些尺寸直接影响后续的装配适配性，如果孔位偏差超过0.1mm，安装时就会出现螺丝无法对齐螺孔的问题，灯珠位置的偏差则会导致光斑偏移，影响实际的检测效果。板体上的所有开孔都做了沉头设计的预留吗？不，这里的安装孔是直孔设计，因为固定螺丝是从板体背面穿入，正面不需要沉头，灯珠的引脚过孔直径按照0.8mm设计，既能够保证灯珠引脚顺利插入，又不会因为孔径过大导致焊锡渗漏到板体背面。在实际的选型替换过程中，只要安装孔位间距、灯珠排布方式一致，不同厂家生产的同类型载板都可以直接互换，不需要修改设备的其他结构件，这也是这类标准化载板的设计优势，能够降低设备的备件储备成本。
