机床用L型铰接安装支座结构设计

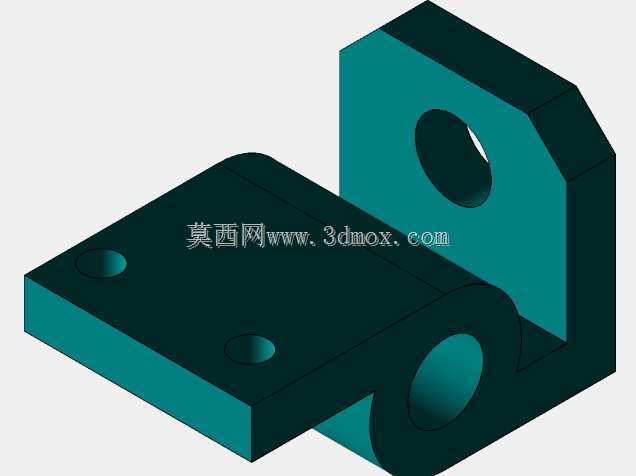

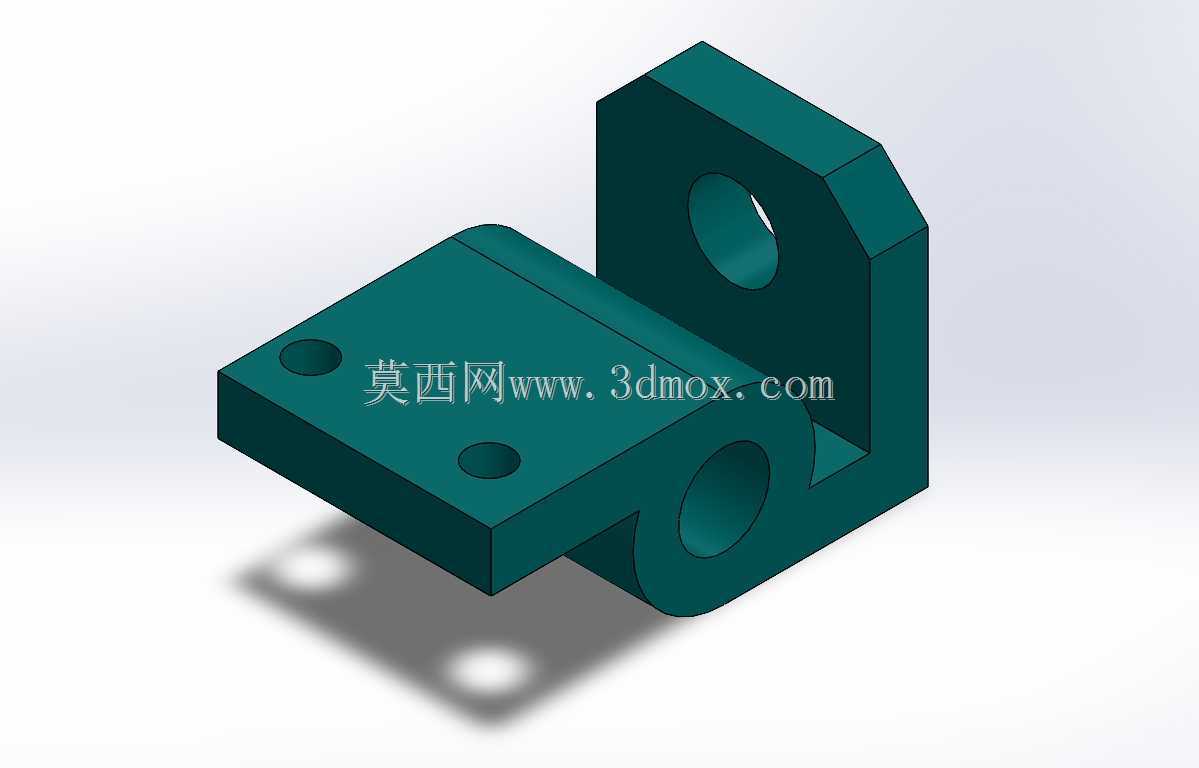

　　该铰接安装支座属于机床加工领域常用的连接支撑构件，主要应用在普通车床、CA系列机床的进给机构侧挂安装场景，承担横向进给模块与床身基体之间的铰接定位、载荷传递功能，日常工况下需要承受进给往复运动带来的交变径向载荷，同时为铰接销轴提供稳定的回转支撑基准。从结构设计逻辑来看，整体采用L型一体化布局，竖直立板与水平底板采用大圆角过渡衔接，避免直角位置的应力集中问题，竖直立板上开设的大直径通孔为铰接销轴安装位，孔壁预留了足够的壁厚以满足销轴回转时的接触强度要求，孔口位置做了微小倒角处理，既方便销轴装配时的导入，也能去除加工毛刺避免装配时刮伤销轴表面。水平底板上开设的两个沉头安装孔，用于将整个支座通过内六角螺栓固定在机床床身的安装基面上，

　　沉孔深度经过精确核算，能够保证螺栓安装后头部完全沉入板面以下，不会突出底板表面干涉其他运动部件的行程，两个安装孔的孔距严格匹配床身预装的螺纹孔位公差，安装时无需额外扩孔调整即可完成对位。底板与立板衔接位置的下方延伸出的筒状铰接结构，与立板上的销轴孔保持严格的同轴度要求，同轴度公差控制在0.02mm以内，保证销轴穿装后不会出现卡滞、别劲的问题，筒状结构的内径与立板孔径保持一致，外壁做了加厚处理，能够承受铰接部位传递的径向弯矩，避免长期交变载荷下出现结构变形。从安装边界尺寸来看，水平底板的长度方向尺寸适配机床床身侧方的安装平面宽度，不会超出床身侧边的安装轮廓，竖直立板的高度方向尺寸预留了足够的铰接回转空间，

　　保证与之连接的摆动进给部件在全行程摆动时，不会与支座本体发生运动干涉，底板的厚度经过刚度校核，在额定载荷下的最大变形量不超过0.01mm，能够满足机床加工时的支撑精度要求。设计过程中充分考虑了加工工艺性，所有外轮廓面均采用铣削加工即可成型，没有特殊的异形曲面需要多轴加工，铰接孔可通过一次装夹完成镗削加工，有效保证孔位的同轴度与尺寸精度，安装沉孔可通过锪钻一次加工成型，整体加工工序简单，适合批量生产。在实际应用场景中，该支座除了用于机床进给机构的铰接连接外，也可适配自动化设备中需要铰接摆动的工位支撑场景，比如工装夹具的翻转支座、输送线的摆臂安装座等，只要安装孔位与载荷参数匹配即可直接复用，结构的通用性较强。支座的所有棱边均做了R0.

　　5的倒角处理，既避免加工后的锐边划伤操作人员，也能减少零件搬运过程中的磕碰损伤，铰接孔的内壁粗糙度要求控制在Ra1.6，保证销轴回转时的摩擦阻力处于合理范围，减少长期运行的磨损量，安装底板的下表面粗糙度要求控制在Ra3.2，保证与床身安装基面贴合时的接触面积不低于85%，避免安装后出现支座倾斜导致的铰接孔同轴度偏差。
