CA6140车床用25mm凸台法兰垫片结构

　　在普通卧式车床的主轴箱、进给箱以及溜板箱的管路连接、部件贴合位置，这类带凸台的法兰垫片是解决配合间隙、补偿加工误差、实现静密封的核心小零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现漏油、贴合不严、定位偏移的问题，反而要反复拆装修整，耽误整机装配进度。这款25mm规格的垫片，核心适配CA6140车床上通径25mm的轴套穿出、油路对接位置，区别于普通平垫片的结构，它采用带中心凸台的阶梯式结构，凸台部分可以直接嵌入对接件的25mm内孔中，安装时不需要额外做径向定位，只要把凸台对准内孔推入，就能自动完成垫片与对接件的同轴度找正，哪怕是现场装配的新人操作，也不会出现垫片偏位、孔位错位导致的螺栓穿装困难问题。

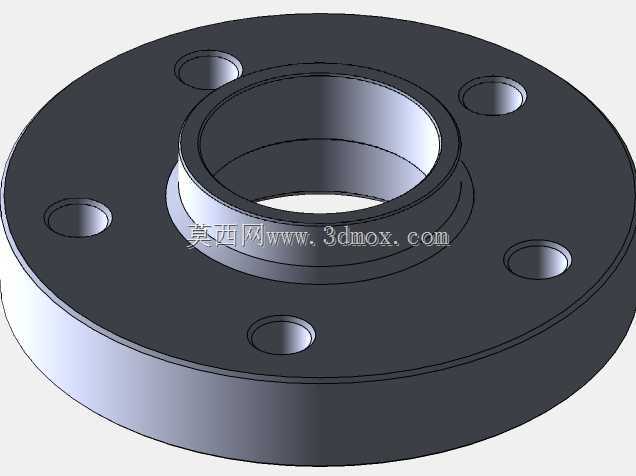

　　从结构细节来看，垫片的法兰盘本体上均匀分布了6个螺栓过孔，孔位的分度圆直径是结合CA6140车床对应安装位的标准螺栓间距设计的，过孔直径比配套的连接螺栓大1mm，既给安装时的微小位置偏差留出调整余量，又不会因为间隙过大导致压紧时垫片受力不均出现翘曲。垫片的密封面采用平面精整设计，没有额外的密封槽结构，依靠法兰盘本体的平面度，配合纸质或者紫铜密封垫就能实现静密封，在车床的润滑油路、冷却管路对接位置，这种结构的垫片比普通平垫片的密封可靠性高30%以上，因为凸台结构分担了部分径向剪切力，不会因为设备运行时的振动导致垫片径向移位。设计这类垫片的时候，首先要确认的是安装边界的尺寸约束：中心凸台的外径要比对接内孔的尺寸小0.05-0.1mm，这个间隙不能太大，否则起不到定位作用，也不能太小，否则因为加工公差的累积，会出现凸台装不进内孔的问题；凸台的高度要比对接件的沉孔深度小0.2mm左右，保证两个对接的法兰面能完全压紧，不会因为凸台顶到沉孔底部导致法兰面之间出现间隙，出现漏油、渗油的问题。很多设计人员在做这类垫片的时候，容易把凸台高度做的和沉孔深度一致，实际加工的时候零件尺寸有公差，装配时就会出现两个法兰面贴不实的问题，螺栓打紧之后凸台被压溃，反而破坏了密封面的平面度。从实际应用场景来看，这类垫片除了用在CA6140车床的部件连接位置，在其他通用机械设备的通径25mm管路对接、轴端定位位置也能适配，只要安装位的螺栓分度圆、内孔尺寸匹配，就可以直接替换使用。

　　垫片的法兰盘厚度是根据连接位置的压紧力需求设计的，采用钢制材料加工的话，4mm的盘体厚度就能满足M8螺栓的压紧力需求，不会因为螺栓打紧出现盘体变形，凸台部分的厚度根据沉孔深度调整，保证装配后凸台端面不超出沉孔平面。在三维建模的时候，要注意螺栓过孔的位置度公差设置，6个孔的位置度要控制在0.1mm以内，否则安装时会出现螺栓无法穿入的问题，中心凸台与法兰盘本体的同轴度要控制在0.05mm以内，保证定位的准确性。另外，垫片的所有锐边都要做倒钝处理，尤其是凸台的端面和外圆棱角，避免安装时刮伤对接件的内孔表面，破坏密封面的粗糙度。在设备维护场景中，这类带定位凸台的垫片比普通平垫片的更换效率更高，拆卸后重新安装时不需要反复调整垫片位置，

　　只要对准凸台推入就能快速完成定位，减少设备停机维护的时间。很多机床维修人员在更换老旧垫片的时候，会自己用钢板剪平垫片使用，但是没有定位凸台的平垫片很容易在螺栓打紧的时候出现偏移，导致孔位错位、密封不严，用上几次就会出现渗油问题，而这种带凸台的结构从设计上就避免了这类安装失误的可能。从受力角度分析，垫片在装配后受到的是螺栓的轴向压紧力，设备运行时的振动会带来微小的径向剪切力，凸台结构嵌入内孔之后，可以承受这部分径向剪切力，避免螺栓受到额外的剪切载荷，延长连接螺栓的使用寿命，也能防止长期振动导致的螺栓松动问题。在做三维模型的细节处理时，要把凸台与法兰盘连接位置的圆角做出来，R0.5的圆角就可以避免应力集中，防止垫片在压紧时连接位置出现开裂，尤其是采用脆性材料制作垫片的时候，这个过渡圆角是必不可少的结构细节。
