三相固态继电器配套挤压铝散热器结构

　　在工业配电、加热控制、电机软启这类需要频繁通断大电流负载的场景里，三相固态继电器的散热设计一直是结构工程师选型时绕不开的环节，很多现场出现的继电器烧损、误触发、寿命骤降问题，追根溯源大多是散热匹配不到位导致的，这套配套的挤压式铝制散热器，就是针对三相固态继电器的安装与散热需求做的适配结构。从实际使用场景来看，这类散热组件主要适配额定电流53A级别的三相固态继电器，常见于工业烘箱温控、塑料机械加热段控制、小型输送线动力通断、电镀设备电流调节这类工位，这类场景里继电器大多处于长期带载、频繁切换的工作状态，器件本身的导通压降会持续产生热量，若热量不能及时散出，结温超过阈值后就会出现导通失控、触点（实际是晶闸管芯）击穿的问题，因此散热器的热阻参数、安装贴合度、外形边界直接决定了整套继电器组件的工况稳定性。

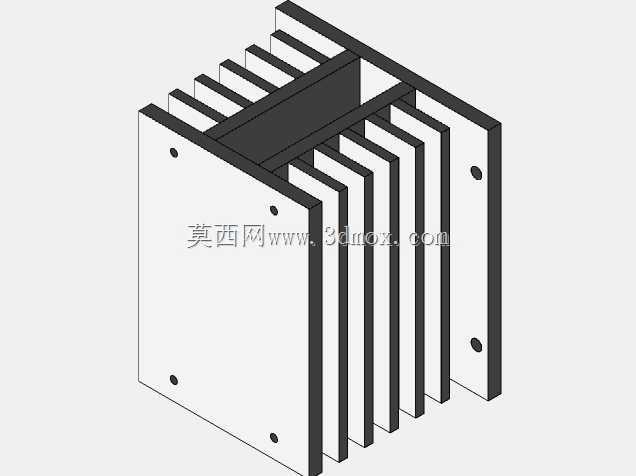

　　从设计思路上看，这款散热器采用挤压成型的铝型材工艺，型材截面做了等间距的格栅状鳍片结构，鳍片的厚度、间距都经过热流仿真优化，既保证了足够的散热面积，又不会因为鳍片过密导致积灰后风道堵塞，适合工业车间多粉尘的使用环境。散热器的基材选用6063铝合金，表面做了本色氧化饰面处理，氧化层既可以提升铝材表面的热辐射能力，也能避免长期使用出现表面氧化锈蚀的问题，相比无处理的 raw 铝基材，长期使用的散热衰减小很多。标注的热阻参数为1K/W，意味着在继电器满负载产生对应热量时，器件壳温与环境温度的差值可以控制在合理区间，匹配53A级别的三相固态继电器时，不需要额外加装强制风冷，依靠自然对流就能满足常规环境温度下的散热需求，能简化整套控制组件的结构设计，省去风扇供电、风扇维护的额外成本。

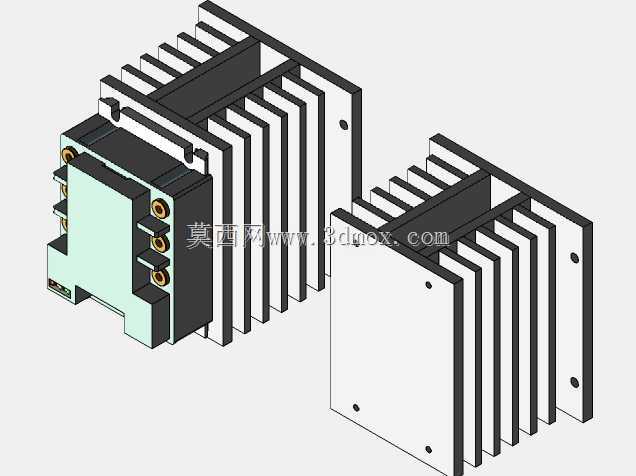

　　外形尺寸上，这款散热器长度为110mm，宽度100mm，整体高度80mm，安装面做了平整铣削处理，平面度控制在0.1mm以内，保证和固态继电器底板安装时的贴合度，安装时只需要在接触面均匀涂覆薄层导热硅脂，通过继电器自带的安装孔位锁付螺丝即可完成固定，不需要额外做打孔加工。安装边界上，鳍片的延伸方向和继电器的接线端子方向做了错位适配，不会遮挡接线操作空间，接线时扳手、螺丝刀的操作空间预留充足，不会因为散热器干涉导致接线困难；整体的安装孔位间距匹配标准三相固态继电器的安装尺寸，不需要额外做转接板，能直接替换同规格的老旧散热器，适配性很强。

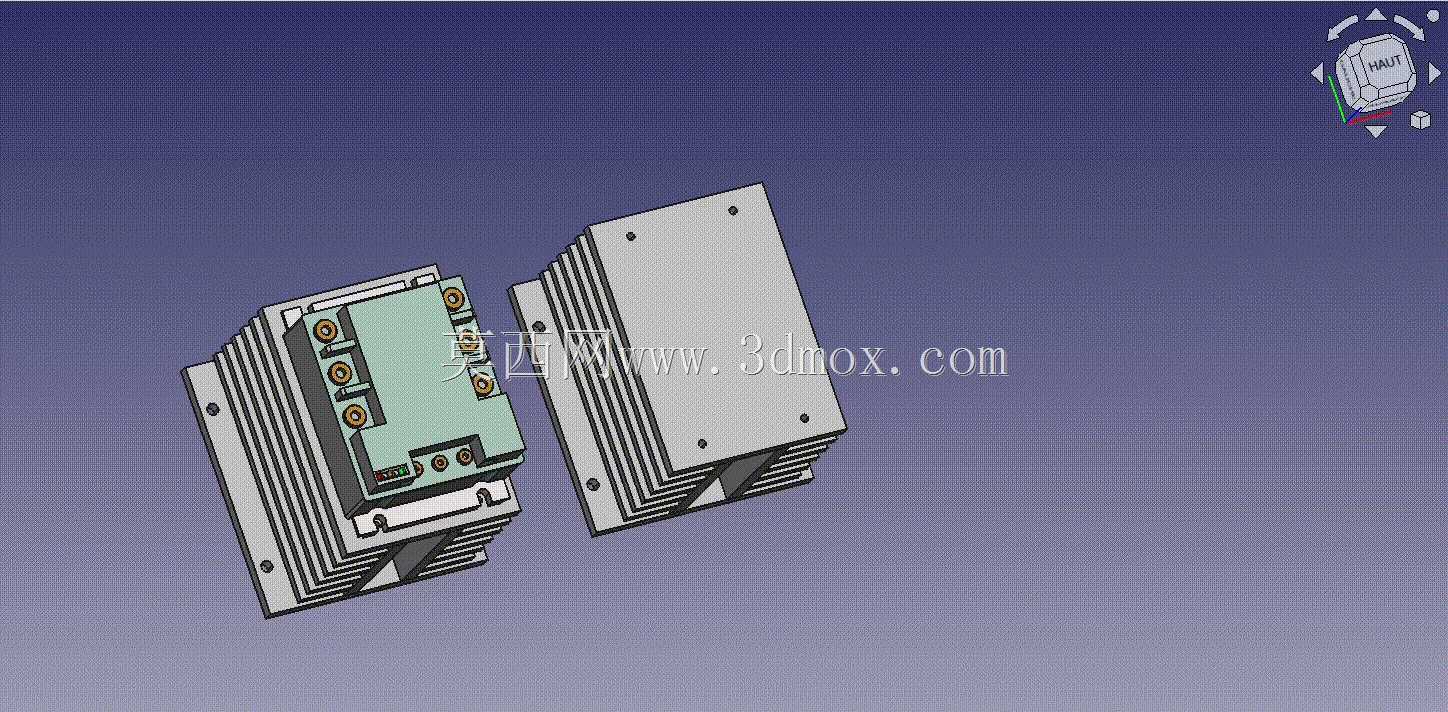

　　结构细节上，散热器的底板厚度做了加厚处理，足够的底板厚度可以让继电器底板产生的热量快速在整个散热器基底均温，避免出现局部热量堆积的问题，鳍片和底板是一体挤压成型，没有粘接、铆接的接触热阻，热量从底板传导到鳍片的效率更高。散热器的边角都做了倒角处理，没有尖锐的毛刺，安装操作时不会划伤操作人员，也避免安装过程中磕碰掉漆、损伤鳍片的问题。从实际选型的角度看，这类一体化挤压散热器相比拼接式、粘接式的散热组件，可靠性更高，长期使用不会出现鳍片松动、导热界面失效的问题，适合在工业设备上长期免维护使用。针对不同的安装场景，这款散热器既可以水平安装依靠自然对流散热，也可以垂直安装利用烟囱效应提升散热效率，安装方向的容错率高，结构工程师在做控制柜内布局时，不需要特意为散热方向预留特殊空间，只要保证鳍片方向顺着柜内空气流动方向即可，能提升柜内空间的利用率。另外，散热器的表面氧化层是绝缘的吗？不对，实际是氧化层有一定绝缘性但不能作为主绝缘，所以安装时还是要注意和柜体其他带电部件的间距，不过本身散热器的安装面和继电器底板之间，依靠继电器本身的绝缘底板就能实现电气隔离，不需要额外加绝缘垫片，减少了一层接触热阻，进一步提升了散热效率。在做三维建模的时候，这个模型把散热器的鳍片细节、安装孔位、和继电器的装配位置都做了1:1还原，结构工程师在做控制柜布局、组件装配干涉检查的时候，可以直接调用这个模型，不需要自己重新测绘建模，能节省大量的建模时间，也能避免自己测绘出现的尺寸误差导致后续安装干涉。
