DIN5480标准花键齿轮传动零件结构

　　在机床主轴传动、进给机构的动力传递链路里，这类符合DIN5480标准的花键齿轮是承担扭矩传递、轴上零件周向固定的核心零件，和普通平键连接的齿轮不同，它的齿形直接加工在配合轴段的外圆上，和配套的内花键孔零件配合时，能实现更大的接触承载面积，在CA6140这类普通车床的主轴箱变速机构里，这类零件常用来实现滑移齿轮的轴向移动导向，同时传递不同档位的切削扭矩，避免重载切削时出现键侧压溃、连接松动的问题。从实际使用场景来看，这类花键齿轮的应用不局限于机床领域，在工程机械的行走传动箱、农业机械的动力输出轴、工业减速机的输入输出连接段都能看到同标准零件的身影，它的齿形参数遵循德标花键的设计规范，齿侧配合精度选用7g等级，能在保证滑移顺畅度的同时，

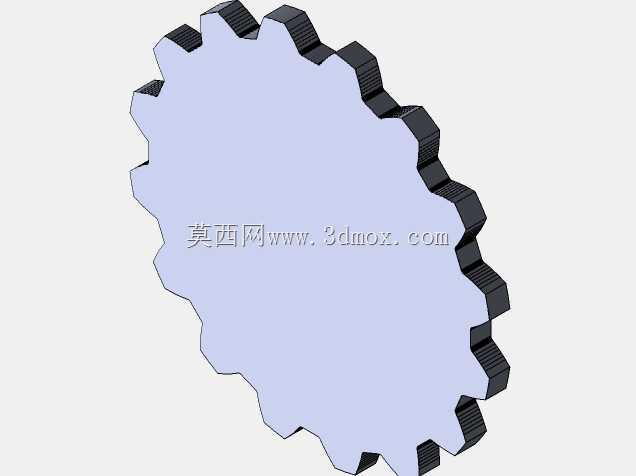

　　控制齿侧间隙在合理范围，避免正反转切换时出现过大的回程冲击，这一点在机床的频繁正反转车削螺纹工序里尤为重要，间隙过大会直接导致螺纹螺距误差超差，影响工件加工精度。设计这类零件时，首先要确定的是配合段的定心方式，DIN5480标准的花键采用齿侧定心，和旧国标矩形花键的大径定心、小径定心逻辑不同，不需要额外对配合的内外花键大径或小径做高精度磨削，加工时只要保证齿形精度、齿向误差、齿距累积误差在公差带内，就能实现稳定的定心效果，这也降低了批量加工时的工艺难度，适合机床厂的批量零件配套生产。从结构外形来看，这个零件的轮齿沿圆周均匀分布，齿顶和齿根都有对应的圆角过渡，避免热处理时出现应力集中导致的齿根裂纹，

　　零件的轴向宽度对应配合轴段的安装长度，设计时要预留足够的啮合长度，保证在最大传递扭矩工况下，齿面的接触压应力在材料许用范围内，通常这类零件会选用40Cr材质做调质处理后，齿面高频淬火，硬度达到HRC48-53，既保证芯部的韧性承受冲击载荷，又让齿面有足够的耐磨性，应对滑移换挡时的频繁摩擦。在安装边界的考量上，这类花键齿轮的内孔和花键轴配合时，轴向定位通常靠轴肩和卡簧槽实现，设计时要注意齿轮端面和轴肩的贴合面要和齿向保持垂直，避免安装后出现齿面偏载，导致局部齿面过早磨损；同时要控制齿轮的齿顶圆直径和相邻零件的间隙，避免主轴箱内齿轮高速转动时和箱体内壁、其他变速齿轮发生运动干涉，在CA6140车床的主轴箱布局里，

　　这类花键齿轮通常和二轴上的其他固定齿轮保持2-3mm的轴向间隙，保证滑移换挡时不会出现卡滞。从传动特性来看，渐开线花键的齿形本身具备自定心效果，当传递扭矩时，各齿的受力均匀性优于矩形花键，在承受变载荷、冲击载荷的工况下，齿根的应力集中系数更小，不容易出现断齿失效，这也是很多重载传动场景优先选用DIN5480这类渐开线花键连接的原因。在三维建模过程中，这类零件的建模逻辑要先绘制齿形的渐开线轮廓，通过参数化方程生成单个齿形后阵列得到全齿结构，再根据安装需求添加端面倒角、退刀槽等工艺结构，建模时要注意齿向的拔模斜度和加工工艺匹配，比如滚齿加工的退刀槽宽度要满足滚刀的出刀要求，避免加工时出现撞刀问题；如果是磨齿工序的零件，还要在齿端预留砂轮越程槽，保证齿面全长都能磨削到精度要求。实际装配时，这类花键齿轮和轴的配合要涂抹润滑脂，减少滑移时的摩擦阻力，同时定期检查齿面的磨损情况，当齿侧间隙超过设计允许值时要及时更换，避免传动间隙过大导致的传动冲击，影响整套传动系统的使用寿命。在设备选型替换时，要严格核对花键的模数、齿数、压力角、变位系数这些核心参数，不能仅凭外径和长度就替换零件，否则会出现齿形不匹配、装配卡滞、传动异响等问题，严重时甚至会打齿损坏整套传动机构。
