CA6140机床用啮合正齿轮组结构

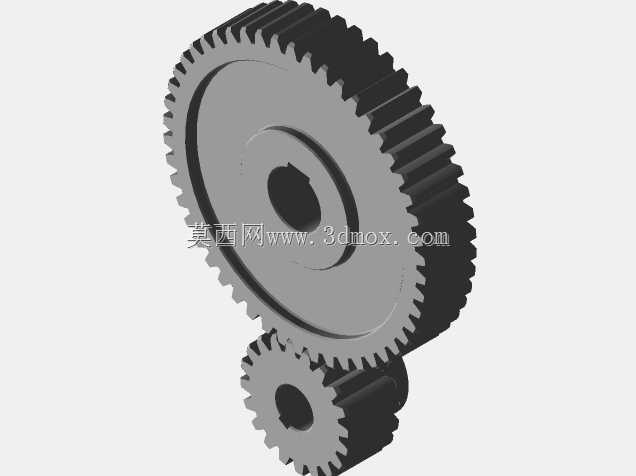

　　在普通卧式车床的主轴箱、进给箱传动链路里，这类啮合正齿轮组是传递扭矩、匹配转速的核心执行零件，日常加工中不管是主轴的正反转切换、进给量的档位调整，还是溜板箱的走刀动力传递，都要靠不同模数、齿数的正齿轮相互啮合来完成动力的换向与变速，没有这类齿轮的精准啮合，车床就没法实现不同材质工件的切削转速匹配，更没法保证螺纹加工、端面车削、外圆车削时的传动比精度。这套齿轮组采用m4模数设计，两个齿轮齿数分别为20齿与50齿，传动比固定为2.5，在CA6140车床的传动链路里，这类固定传动比的齿轮副通常布置在进给箱的固定档位轴上，用来把主轴输出的高转速降为适配进给运动的低转速，同时放大输出扭矩，

　　保证车刀切削工件时不会因为负载波动出现打刀或者转速掉速的问题。从结构设计来看，两个齿轮都采用了实心腹板加中心键槽的结构，中心孔的键槽采用普通平键配合设计，和传动轴的配合公差选H7/k6的过渡配合，既保证传动时不会出现键连接的间隙晃动，也方便后期维修时的齿轮拆卸更换，不会因为过盈量太大导致拆件时损伤传动轴轴颈。齿轮的齿形采用标准渐开线直齿设计，压力角为通用的20度，齿顶高系数取1，顶隙系数0.25，这种标准齿形的好处是加工时可以用通用滚齿刀、插齿刀完成加工，不需要定制特殊刀具，后期备件替换的通用性极强，不管是设备原厂备件还是机修车间自制配件，都能快速完成齿形加工，不会因为齿形特殊导致设备长时间停机待件。安装边界上，

　　20齿小齿轮的齿顶圆直径为88mm，齿宽为40mm，中心安装孔直径根据CA6140对应传动轴的轴径设计，键槽宽度匹配对应轴的平键尺寸；50齿大齿轮的齿顶圆直径为208mm，齿宽和小齿轮保持一致，保证啮合时的齿面接触长度足够，不会出现偏载导致的齿面局部磨损。两个齿轮的中心距按照标准直齿轮中心距公式计算为140mm，安装时要保证两轴的平行度公差在0.02mm以内，齿侧间隙控制在0.1-0.15mm之间，间隙太小会导致齿轮啮合时发热卡滞，加速齿面磨损，间隙太大则会出现传动反向间隙，车削螺纹时会出现螺距误差，影响加工精度。实际应用场景里，这类齿轮副除了用在CA6140普通车床的传动系统中，也可以通用在同规格的普通卧式铣床、

　　钻床的进给传动链路里，只要传动比、模数、中心距、安装轴径匹配，就能直接替换使用。设计时特意在齿轮腹板位置预留了减重凹台，在保证齿轮整体结构强度、齿根抗弯强度满足额定扭矩传递要求的前提下，尽可能降低齿轮自身的转动惯量，减少设备启停、换向时的惯性冲击，让传动过程更平稳，尤其是在车床频繁正反转车削螺纹的工况下，更低的转动惯量能减少传动轴受到的冲击载荷，延长整个传动系统的使用寿命。齿面的加工精度选GB/T 10095的8级精度，对于普通机床的传动链路来说，这个精度等级既能满足传动平稳性的要求，又不会因为精度要求过高增加不必要的加工成本，齿面粗糙度控制在Ra1.6，既能减少啮合时的摩擦损耗，也能储存少量润滑油，形成稳定的油膜降低齿面磨损。日常设备维护中，这类齿轮副的检查重点是齿面的磨损量、齿根是否有疲劳裂纹，当齿面磨损量超过齿厚的10%时，就需要及时更换齿轮，避免出现断齿打坏整个传动箱内其他零件的问题，安装时要保证齿轮在轴上的轴向定位准确，两个齿轮的齿宽中线对齐，避免出现局部齿面受力过大的偏载问题。
