商用立式甘蔗自动售卖设备结构设计

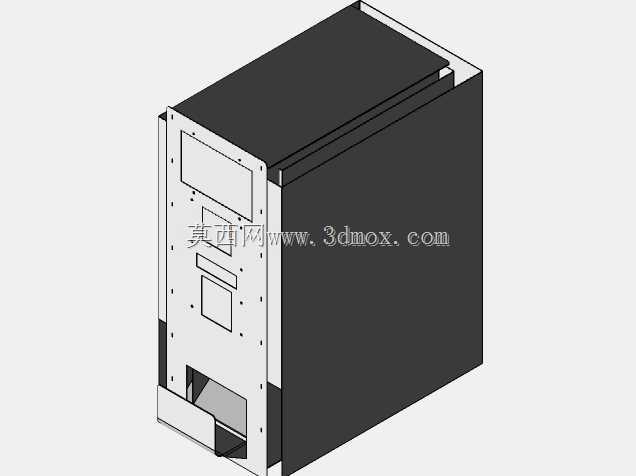

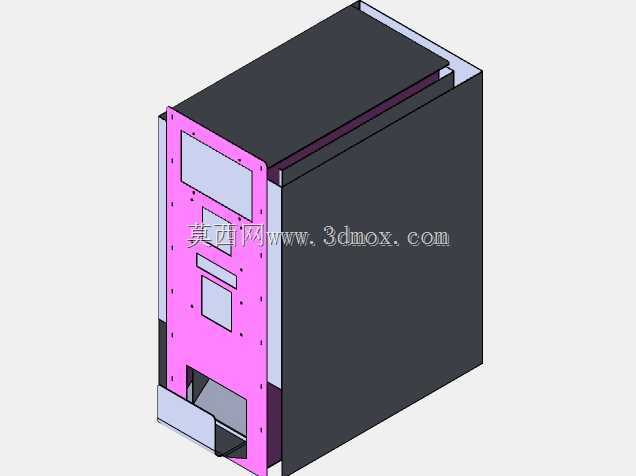

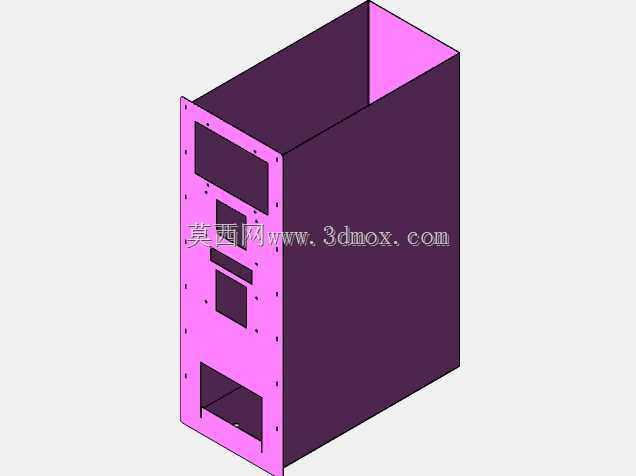

　　这款立式自助售卖设备主要面向商圈、景区、校园、交通枢纽等无人值守零售场景，专门针对鲜食甘蔗的自助售卖需求做结构适配，解决传统甘蔗售卖需要人工削皮切段、值守成本高、卫生管控难的实际痛点。设备整体采用立式长方体柜体布局，外框采用冷轧钢板折弯焊接成型，正面预留整面透明视窗区域，方便消费者直观看到内部存储的甘蔗成品状态，视窗采用钢化玻璃嵌装结构，边缘做聚氨酯密封胶条压合，兼顾防磕碰与防尘密封需求。柜体下部设置取货口，取货口采用翻板式防夹结构，内置红外对射传感器，检测到取货动作时翻板自动锁止，避免设备运行过程中人员伸手触碰内部运动机构造成安全隐患。内部存储区域采用分层格口设计，每个格口独立存放单份预加工完成的密封包装甘蔗段，

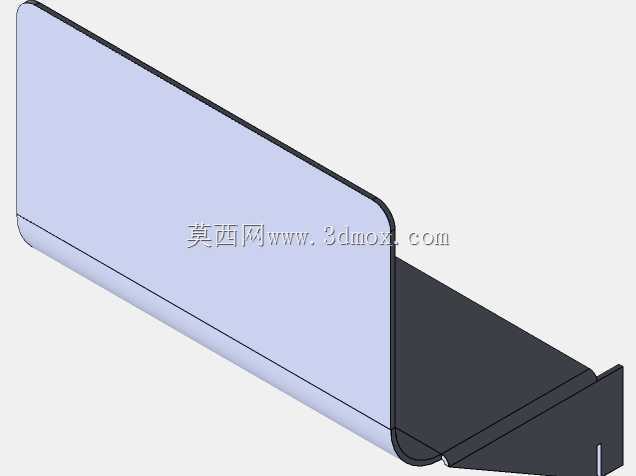

　　格口采用食品级304不锈钢冲压成型，边缘做圆角钝化处理，避免划损产品包装同时满足食品接触材料的卫生要求，格口底部设置重力检测传感器，实时反馈货道库存状态，当对应格口库存为零时，前端触控屏自动标记该货道售罄，避免消费者误选。出货机构采用履带式推送结合自由落体的结构方案，履带选用食品级硅胶材质，表面做防滑纹理处理，推送行程通过步进电机配合光电开关做精准限位，推送到位后履带自动复位，不会出现卡货、多出货的问题，出货通道内壁全程做圆弧过渡，避免甘蔗段在下落过程中出现包装破损、果肉外露的情况。设备内部预留制冷模块安装位，可根据使用场景选装压缩机制冷单元，制冷腔室整体做聚氨酯发泡保温层，厚度达到40mm，可将内部温度稳定维持在2-8摄氏度区间，

　　延长预加工甘蔗的保鲜时长，制冷模块的冷凝器、蒸发器均做快拆式安装结构，后期维护时不需要整体拆解柜体，只需打开侧部检修门即可完成滤芯更换、管路检修操作。电气控制区域集中布置在柜体顶部的独立仓室内，仓室设置独立锁具，与存储货道、出货机构做物理隔离，避免冷凝水、食材汁液渗入电气区域造成短路故障，控制仓内预留主控板、电源模块、通讯模块、支付模块的安装导轨，所有线束均采用工业接插件连接，线束外部套波纹管防护，走线沿柜体预设的线卡布置，避免与运动机构产生干涉。柜体背部设置壁挂安装孔与落地支撑脚两种安装结构，落地支撑脚采用可调式橡胶脚杯，可根据地面平整度调整高度，调整范围0-30mm，保证设备放置平稳无晃动；壁挂安装孔采用葫芦孔结构，

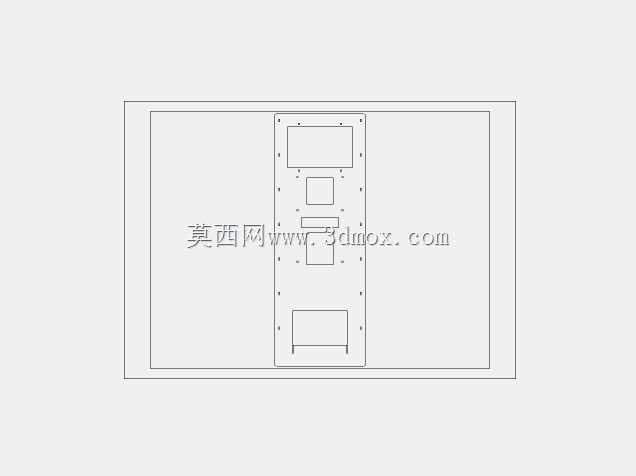

　　配合M12膨胀螺栓可直接固定在实体墙面上，安装时需保证背部与墙面预留不小于100mm的散热间隙，避免制冷模块散热不畅影响制冷效率。设备正面上部预留触控显示屏、扫码窗口的安装位，扫码窗口做倾斜15度的角度设计，符合消费者站立操作时的视线角度，不需要刻意低头即可完成扫码操作，显示屏下方设置状态指示灯，分别对应设备正常运行、缺货、故障三种状态，运维人员巡检时可远距离快速判断设备运行状态。柜门采用整体式侧开结构，门轴采用不锈钢合页，开合角度可达到180度，方便补货、清洁操作，柜门与柜体之间设置三点式防盗锁，锁杆采用直径12mm的实心钢杆，闭合后与柜体上的锁扣紧密咬合，可有效避免外力撬动，柜门边缘全部做折边处理，折边内部粘贴导电泡棉，闭合后可实现电磁屏蔽效果，避免外部电磁干扰影响内部传感器、通讯模块的正常工作。在结构设计阶段，针对出货过程做了上百次模拟跌落测试，调整出货通道的倾斜角度与缓冲垫位置，保证不同直径、不同长度的甘蔗段都能平稳滑落到取货口，不会出现卡滞情况；同时针对柜体的承重能力做有限元分析，在满载状态下柜体框架的最大变形量不超过0.2mm，长期使用不会出现框架变形、柜门闭合不严的问题。设备的所有外露金属表面均做静电喷塑处理，涂层厚度60-80微米，具备耐刮擦、防腐蚀的特性，可适应户外半遮阳场景下的使用需求，不会因为长期日晒雨淋出现涂层脱落、柜体生锈的问题。
