CA6140车床专用夹紧式轴套连接构件

　　在普通卧式车床的进给传动与主轴辅助装夹体系里，这类带开口夹紧结构的轴套构件，承担着轴系定位、扭矩传递与间隙补偿的核心作用，是CA6140这类通用卧式车床在长期重载切削工况下维持传动精度的关键易耗配套零件。从实际加工场景来看，CA6140车床承担着中小批量轴类、盘类零件的外圆、内孔、螺纹、端面车削加工任务，日常加工中主轴箱、溜板箱、进给箱内的传动轴系会持续承受交变切削载荷，轴与安装座孔之间的配合间隙会随着运行时长增加逐渐变大，若没有这类夹紧式轴套做间隙补偿，很容易出现传动窜动、车削振纹、加工尺寸超差等问题，直接影响零件加工精度。

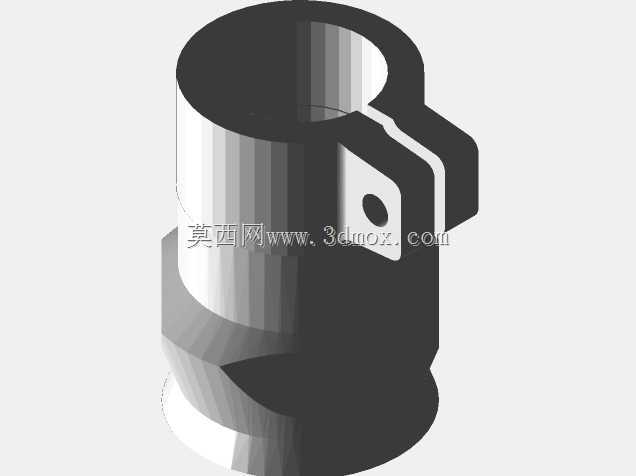

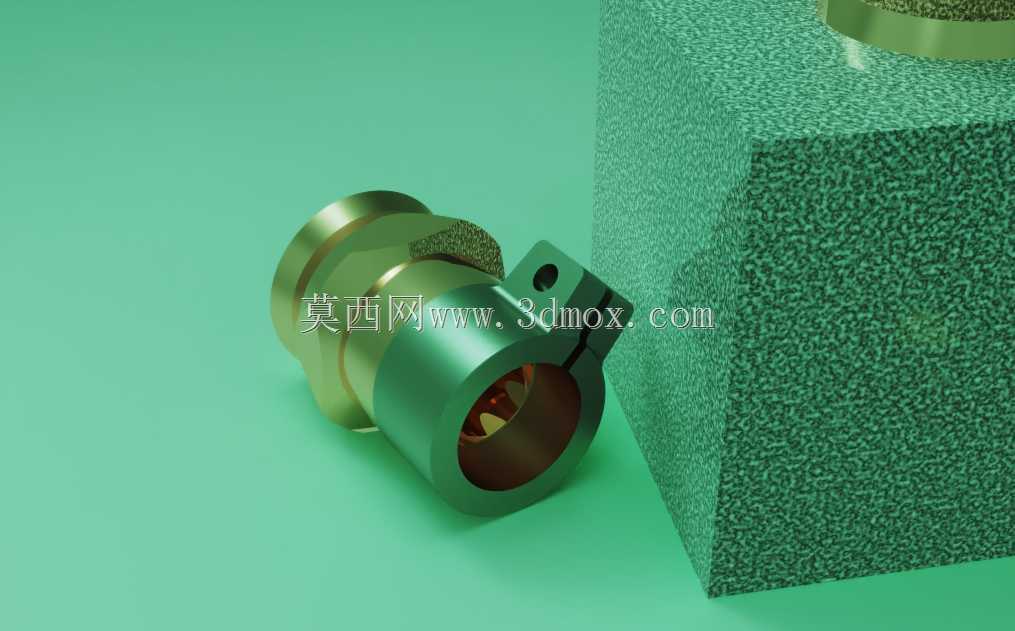

　　从结构设计逻辑来看，这个构件采用了阶梯式轴身搭配单侧开口夹座的结构，阶梯段的不同外径对应不同安装位的配合公差，大直径轴段主要承担径向载荷的支撑作用，与安装座孔采用过渡配合保证同轴度，小直径轴段则用于穿入传动件内孔，传递旋转扭矩。单侧的开口夹座上预留了锁紧孔，安装时通过紧固件收紧开口，可以消除轴套与被连接件之间的配合间隙，同时还能补偿长期磨损产生的间隙量，不需要频繁更换整套传动组件，只需要定期调整锁紧力就能维持传动精度，大幅降低设备维护成本。夹座的开口位置做了圆角过渡处理，避免锁紧时应力集中导致构件开裂，这也是针对车床长期交变载荷工况做的细节优化，很多新手建模时容易忽略这个圆角，实际加工使用时很容易在开口根部出现疲劳断裂。

　　从安装边界与尺寸配合来看，轴套的总长度需要匹配安装腔的轴向空间，阶梯段的轴肩端面作为轴向定位基准，安装时要贴紧安装座的定位端面，保证轴向窜动量控制在0.02mm以内，才能满足车床传动的精度要求。内孔的尺寸公差按照H7级精度设计，与传动轴采用间隙配合，保证装配时可以顺利推入，同时配合间隙控制在0.01-0.03mm之间，既不会出现卡滞，也不会因为间隙过大产生传动冲击。夹座上的锁紧孔中心与轴套中心的位置度公差控制在0.05mm以内，保证锁紧时夹座的夹紧力均匀分布在被连接件表面，不会出现偏载导致的轴系别劲问题。外圆表面的粗糙度要求达到Ra1.6，与安装座孔配合时可以减少磨损，延长使用寿命，夹座的夹紧面粗糙度要求达到Ra3.2，保证足够的摩擦力传递扭矩，避免出现打滑。

　　在实际建模过程中，需要重点关注几个容易出错的结构细节：首先是阶梯轴段的过渡圆角，不同直径轴段之间的过渡圆角半径要匹配加工工艺要求，不能做成直角，否则热处理时容易出现应力集中开裂，装配时也容易刮伤安装座孔的配合面；其次是开口夹座的开口宽度，要根据锁紧行程设计合理的宽度，既要保证锁紧时有足够的变形量补偿间隙，也不能开口过大导致构件刚性不足，一般开口宽度控制在2-3mm，配合M6或者M8的锁紧螺钉就能满足CA6140车床的载荷要求；最后是内孔与外圆的同轴度要求，建模时要保证各段轴身的同轴度公差在0.01mm以内，否则安装后会出现轴系偏心，高速旋转时产生振动，影响加工表面质量。

　　这类构件的实际应用场景不局限于CA6140车床，在同类型的普通卧式车床、升降台铣床的传动系统里也有类似结构的零件，核心作用都是实现轴系的定位、扭矩传递与间隙补偿，属于通用机械传动里的典型支撑连接构件。在做设备维修改造时，这类轴套往往是需要优先测绘替换的零件，因为原厂配件采购周期长，通过三维建模后直接加工替换，可以大幅缩短设备停机时间，测绘时要重点测量各段轴径、长度、开口尺寸、锁紧孔位置这些关键尺寸，同时要记录配合公差要求，保证加工后的零件可以直接装配使用，不需要二次修配。很多刚接触机床维修的技术人员容易忽略配合公差的要求，只按照自由尺寸加工，装上去之后要么间隙过大窜动，要么过紧装不进去，反而耽误维修进度。
