带减重孔外缘齿形传动链轮结构设计

项目分类:通用机械零部件 发布时间:2024-12-05 ID:829420
  • 带减重孔外缘齿形传动链轮结构设计

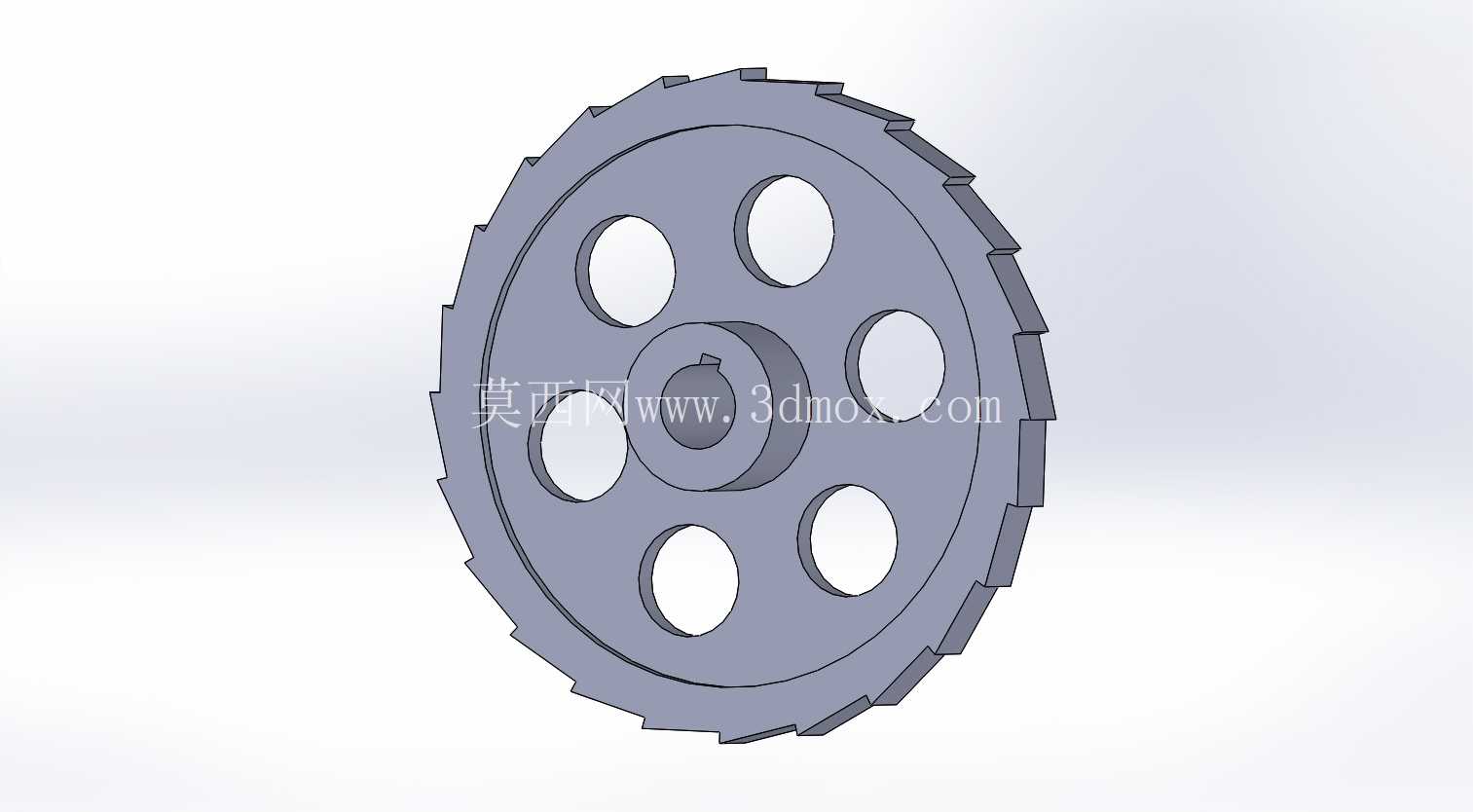

  这类带周向齿、中心轮毂带均布减重孔的轮盘零件,属于链传动系统的核心啮合构件,在轻工输送、小型动力传输、食品加工生产线的传动布局中应用十分广泛。不同于实心轮盘的设计,该结构在轮辐区域均匀开设六个圆形通孔,并非单纯为了视觉上的轻量化,实际工程应用中,这类开孔首先能降低轮体自身转动惯量,在频繁启停的传动工位上,可有效减少驱动端的启动扭矩负载,同时开孔结构能在轮体高速运转时形成空气对流,带走啮合过程中产生的部分摩擦热量,避免轮体长时间工作出现热胀形变,影响齿形与链条的啮合精度。

  从设计逻辑来看,中心轮毂的凸台结构是核心安装基准,凸台的内孔尺寸需要与配套传动轴采用过渡配合,保证扭矩传递过程中不会出现径向窜动,轮毂凸台的轴向伸出长度,需要匹配安装位的轴肩定位尺寸,同时要预留链轮锁紧挡圈或者圆螺母的安装空间,避免装配后出现轴向窜动。轮缘部分的齿形参数需要匹配对应节距的传动链条,齿顶的倒角处理是为了让链条滚子能顺畅啮入齿槽,减少啮合冲击,齿根的圆弧过渡需要严格对应链条滚子的外径,避免啮合过程中出现应力集中,导致齿根过早出现疲劳裂纹。

  在实际设备布局中,这类链轮的安装边界需要重点考量:轮盘的最大外径决定了传动中心距的调整范围,两个配对链轮的中心距过小会导致链条包角不足,传动过程中容易跳齿,中心距过大则会出现链条松边抖动,影响传动平稳性。轮体的厚度方向尺寸需要匹配链条的内节宽度,保证啮合时链条不会出现偏磨,同时轮盘侧面与周边设备机架、护罩的安全间隙需要预留至少5mm以上,避免运转过程中出现剐蹭。

  不同于重载传动用的多排链轮,这类单排带减重孔的链轮更多应用在中低载荷、转速中等的传动场景,比如小型输送线的动力传递、包装设备的进给机构传动、食品加工设备的物料输送工位。设计过程中,轮辐部分的开孔位置需要做动平衡校核,六个圆孔沿周向均匀分布的设计,本身就是为了保证轮体质心落在旋转轴线上,避免高速运转时出现偏心振动,开孔边缘的倒角处理除了去除加工毛刺,也能减少应力集中,避免轮辐在长期交变载荷下出现开裂。

  从加工工艺适配性来看,该结构的齿形部分适合采用滚齿加工一次成型,中心轮毂的内孔可采用车床精车保证配合精度,轮辐上的减重孔可通过数控铣床或者激光切割完成加工,加工完成后需要对齿面做淬火处理,提升齿面的耐磨性能,延长零件的使用寿命。在装配环节,需要保证链轮的端面跳动量控制在允许公差范围内,否则会导致链条单侧磨损加剧,大幅缩短链条和链轮的更换周期。日常运维中,这类带开孔的链轮也更方便观察啮合位置的润滑状态,可通过开孔直接向齿面涂抹润滑脂,减少拆卸维护的工作量。
