立式高速拾取放置作业机构三维设计

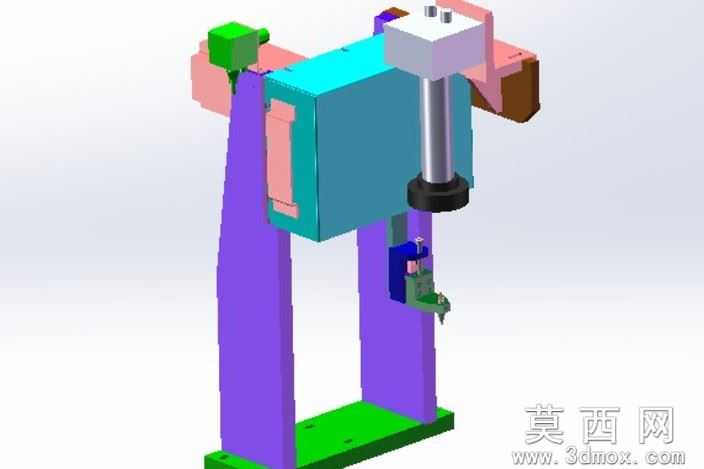

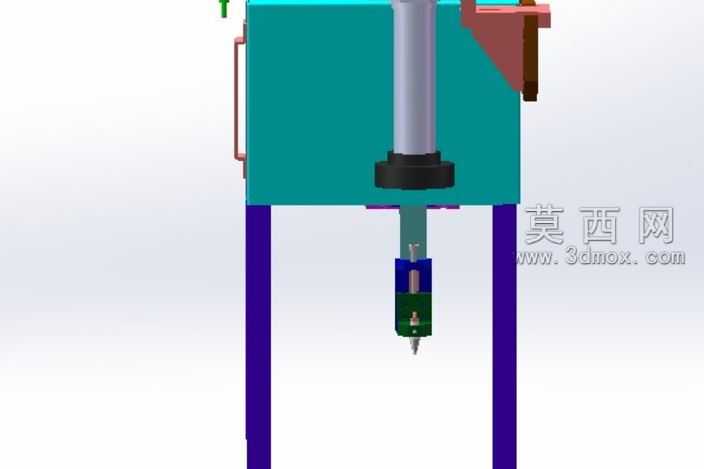

本模型为立式高速拾取放置作业机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配约束、运动干涉进行了反复校验，确保整体机构的运动逻辑符合实际生产作业需求。模型整体采用龙门式双立柱支撑结构，底部设置一体化安装底座，保证机构运行过程中的结构稳定性，支撑立柱采用高刚性结构设计，可有效降低高速往复运动过程中的结构形变，保障末端执行器的定位精度。主体升降模组采用竖直导向结构搭配驱动组件，可实现竖直方向的快速往复位移，模组侧边设置限位与缓冲结构，避免高速运动过程中出现硬碰撞损伤零部件。末端执行组件集成拾取与放置功能，可适配小型工件的快速转移作业，模型中对执行端的夹取、压合动作结构进行了精细化建模，各运动副的配合关系清晰明确，可直接用于运动仿真验证。材质渲染方面，对不同功能的零部件进行了差异化材质赋予，支撑结构件采用哑光工程塑料质感渲染，运动导向部件采用金属镀铬材质表现，驱动组件与功能部件分别采用对应工业材质进行区分，通过色彩区分不同功能模块，让整体结构的层级关系一目了然，便于快速理解各部分的功能归属。设计思路上围绕最小0.4秒的循环作业周期需求进行结构优化，尽量缩短运动路径长度，降低运动部件的整体重量，提升机构的响应速度，同时兼顾结构的可装配性与维护便捷性，各连接部位均采用标准紧固件连接，符合常规自动化设备的装配工艺要求。整体模型结构完整，各零部件无缺失，运动逻辑通顺，可作为自动化拾取放置设备的设计参考，也可用于相关作业工位的方案演示与结构验证，帮助设计人员快速完成同类机构的方案迭代与优化调整。
