铝型材框架式双工位加工输送设备结构

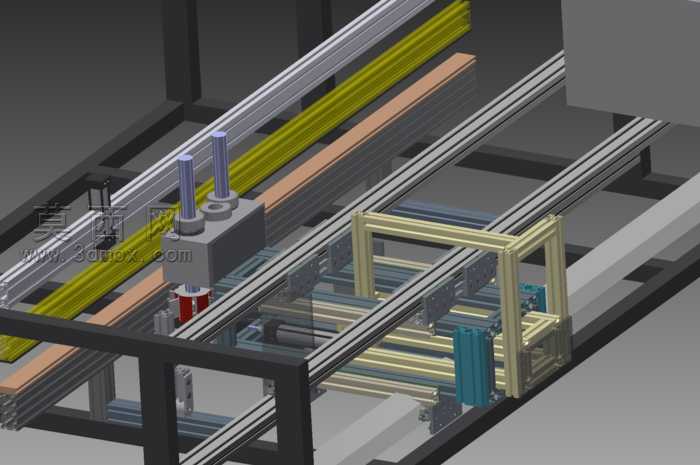

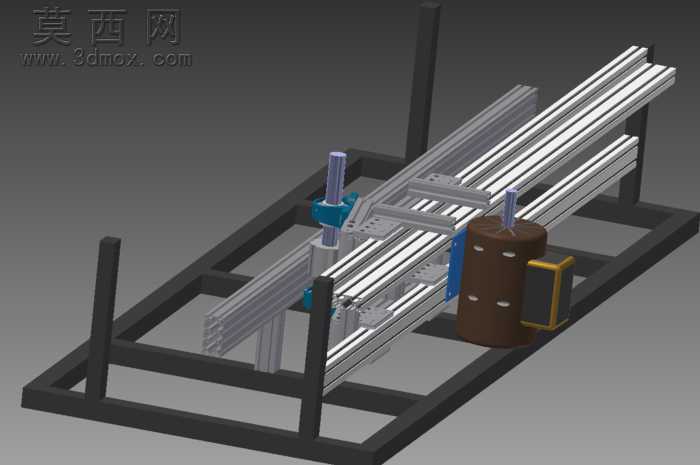

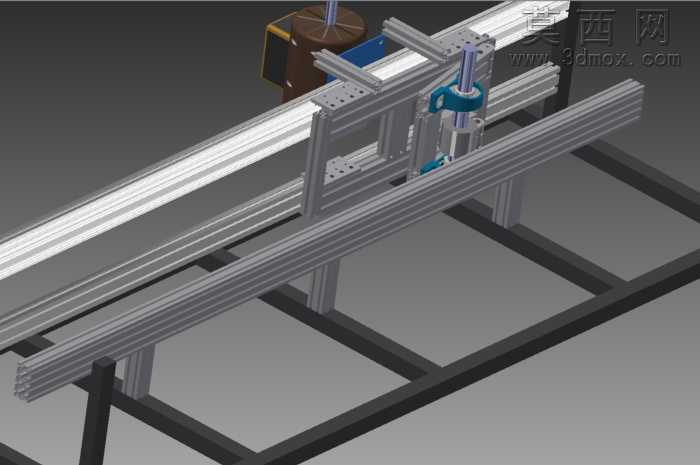

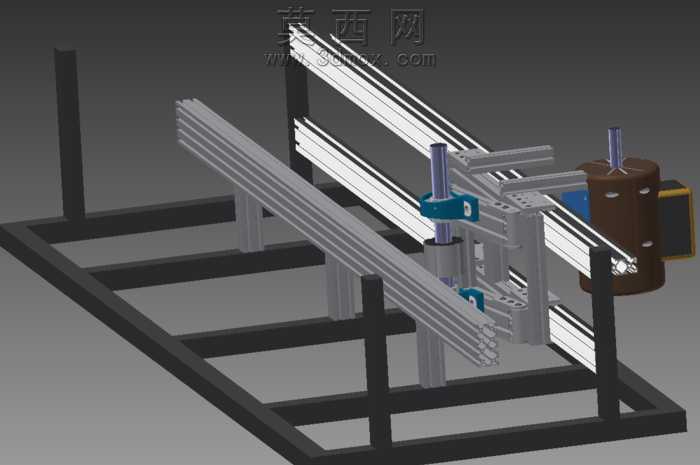

该三维模型采用Autodesk Inventor完成全参数化建模，整体以工业铝型材作为主体框架搭建基材，建模过程中严格遵循铝型材截面标准参数，对型材的槽口定位、端面连接孔位、角件安装位都做了精准的特征还原，保证框架结构的装配合理性。模型渲染阶段采用哑光工业灰作为铝型材基础材质，搭配阳极氧化香槟金的定制框架材质、亮面金属银的气动活塞杆材质、哑光黑的设备护板材质，不同材质的粗糙度、反光度参数经过反复调试，还原工业设备真实的视觉质感，同时通过环境光遮蔽效果强化各部件的装配层次，让整体结构的空间关系清晰可辨。从结构设计来看，设备采用平行双导轨输送布局，上层铺设不同颜色的工装托板导向条，分别对应不同规格工件的输送定位，双导轨之间设置双立柱气动加工头，加工头集成了垂直进给的气动缸与执行端工作模块，可沿横向导轨调整工位位置，适配不同长度工件的加工作业需求；旁侧设置的香槟金铝型材小框架为工件定位挡停机构，安装有可调节的阻挡气缸与定位靠块，能够实现输送线上工件的精准停位，保证加工位置的一致性。设计思路上，该设备定位为小型工件的在线加工工位，整体采用模块化设计思路，铝型材框架无需焊接即可完成组装，各功能模块包括输送模块、加工执行模块、定位挡停模块都可独立拆装调整，既能够单独作为单机设备使用，也可对接上下游输送线组成完整生产线；建模过程中对所有运动部件都做了装配约束验证，模拟气动杆伸缩、导轨滑动、挡块升降的运动行程，排查部件运动过程中的干涉问题，保证结构设计的可行性，各安装板、连接件的孔位都按照标准紧固件尺寸建模，可直接导出工程图用于实际生产的加工下料。
