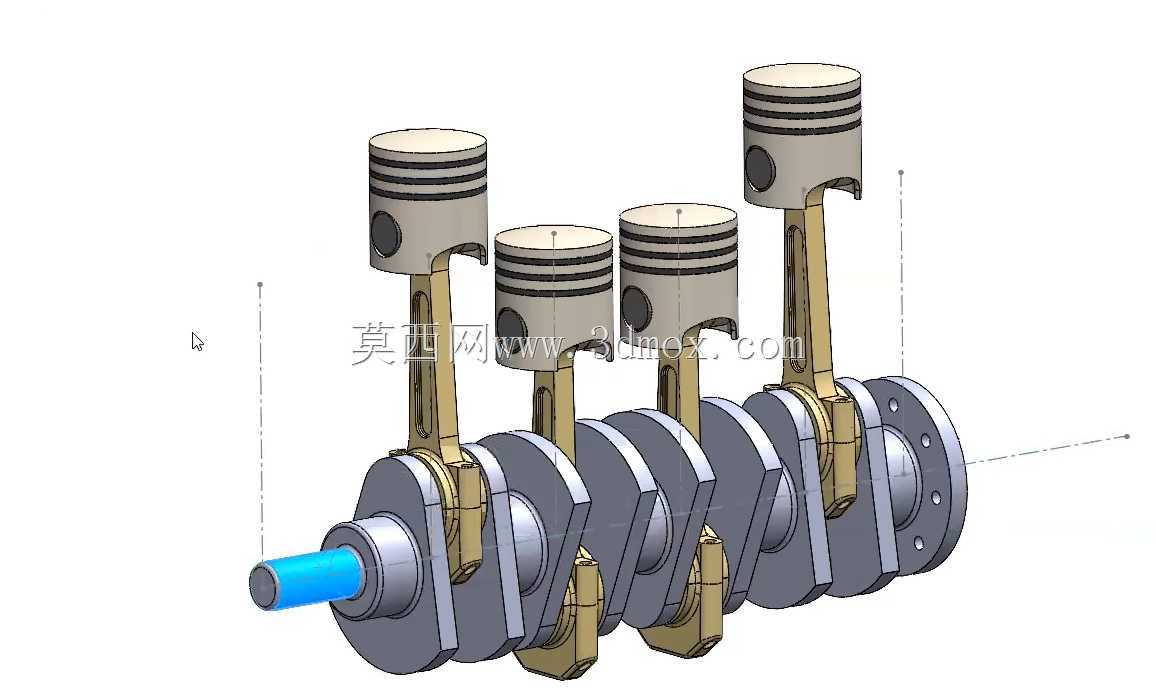

四缸内燃机活塞曲柄连杆总成结构

　　这套活塞曲柄连杆总成，是直列四缸往复式动力装置的核心运动转换部件，日常在乘用车动力舱、小型工程机械动力单元、固定式发电机组动力端都能见到同结构的量产件，核心作用是把活塞承受的燃气爆发压力，通过连杆传递到曲轴，将活塞的上下直线往复运动转化为曲轴的旋转扭矩，向外输出动力驱动负载运转。从结构设计逻辑来看，整套组件采用直列四缸等缸心距排布，四个活塞沿曲轴轴向依次布置，相邻工作缸的曲柄销错开180度相位，能保证四个缸按预设点火顺序交替做功，让曲轴输出的扭矩波动控制在合理区间，降低整机运转时的振动幅值。活塞部分采用平顶式头部设计，头部加工有三道环槽，分别用来安装两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，

　　油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，活塞销座采用偏心布置设计，能在做功冲程瞬间减小活塞对气缸壁的侧向敲击力，降低冷启动工况下的敲缸异响。连杆采用锻钢材质的工字形截面结构，这种截面在保证连杆整体抗弯、抗扭强度的前提下，能尽可能降低连杆自身的往复运动质量，减小曲轴高速旋转时的惯性载荷，连杆大小头分别通过活塞销与活塞、连杆轴瓦与曲轴曲柄销连接，小头端预留有润滑油道通孔，能将曲轴轴颈处的压力润滑油引导到活塞销衬套位置，保证销座与衬套之间的摩擦副始终处于良好润滑状态。曲轴部分采用整体式锻造结构，四个曲柄销分别对应四个连杆的安装位，每两个相邻曲柄销之间设置有整体式主轴颈，主轴颈通过轴瓦安装在缸体的主轴承座上，

　　为整套运动组件提供旋转支撑，曲轴输出端设计有法兰连接结构，用来安装飞轮与动力输出连接件，前端则预留有皮带轮、正时齿轮的安装轴段，用来驱动配气机构、冷却水泵、发电机等附属部件。从安装边界尺寸来看，整套组件的轴向总长度适配常规1.6-2.0L排量直列四缸动力的缸体轴向安装空间，活塞外径匹配常规缸径规格，活塞在上止点位置时，活塞顶部与缸盖燃烧室之间的压缩高度符合常规汽油机的压缩比设计要求，曲轴主轴颈的直径、连杆轴颈的直径都符合量产机型的通用尺寸规范，能直接适配同规格的轴瓦、缸体主轴承座安装孔位，不需要额外做结构修改。在实际工程应用中，这套结构的设计需要反复做动平衡校核，每个曲柄臂上都预留有动平衡去重块结构，在曲轴精加工完成后，

　　会通过动平衡机检测整体不平衡量，在去重块位置铣削去除多余材料，保证曲轴在最高设计转速下运转时的不平衡量控制在允许范围内，避免整机出现异常振动。同时活塞与连杆的总质量需要做分组匹配，同一台动力装置上装配的四个活塞连杆组，质量差控制在几克范围内，进一步降低高速运转时的往复惯性力差，提升整机运转的平顺性。在建模过程中，各部件之间的配合间隙也做了符合工程实际的还原，比如活塞与气缸壁之间的配缸间隙、活塞销与连杆小头衬套的配合间隙、曲轴轴颈与轴瓦的配合间隙，都按照实际量产的公差要求做了预留，能直接用来做运动仿真模拟，验证不同转速下各部件的运动轨迹是否存在干涉，校核连杆在最大爆发压力下的结构强度，也能用来做教学演示，直观展示四缸动力的曲柄连杆机构运动原理，帮助刚接触动力结构设计的工程师理解往复运动到旋转运动的转换逻辑。
