麦克纳姆全向移动轮组结构设计

　　在智能仓储AGV、重载转运平台、车间柔性物流线、窄通道作业巡检机器人这类对移动灵活性有高要求的场景里，常规转向轮的转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮的结构设计正是为破解这类空间约束而生。这套轮组的核心逻辑是通过轮体周边成角度排布的独立辊子，将主轮的旋转扭矩分解为多个方向的分力，依靠不同轮组的转速差与转向配合，无需额外转向机构即可实现整车的前行、横移、斜行、原地零半径回转等全向动作，尤其适配货架密集排布的仓储库区、工位间距紧凑的产线转运场景，能大幅缩减通道预留宽度，提升单位面积的场地利用率。

　　从结构设计逻辑来看，轮体主体采用辐板式承载结构，中心设置带定位止口的安装法兰，止口尺寸匹配常规重载AGV的驱动轴输出端配合公差，法兰端面上的安装孔位采用圆周等距排布，适配不同规格的轮毂连接螺栓，安装时可通过止口实现快速同轴定位，避免轮组装配后出现径向跳动量超标的问题。周边的辊子采用分段式交错排布设计，每根辊子的轴线与主轮轴线呈固定夹角，辊子外层采用高耐磨聚氨酯材质包覆，内部设置深沟球轴承作为转动支撑，保证辊子在接触地面时可自由绕自身轴线转动，不会出现滑动卡滞的问题；辊子的安装支架通过螺栓固定在主辐板上，支架上设置有调整垫片位，可在装配时微调辊子的外轮廓母线，保证所有辊子的外圆共同构成的包络面与主轮理论回转面重合，避免轮组转动时出现跳动、受力不均的情况。

　　设计过程中需要重点考量安装边界的匹配性，主轮的径向尺寸需要根据整车的承载能力、离地间隙要求做匹配，通常单轮承载500kg级别的AGV配套轮组直径控制在200-250mm区间，轮体总宽度控制在100-130mm区间，既保证足够的接地面积降低地面压强，又不会过多占用底盘的横向安装空间。中心安装法兰的轴孔直径、键槽尺寸需要与所选驱动轮的输出轴完全匹配，法兰端面到轮体内侧的距离需要预留出驱动轮安装座、刹车机构的安装空间，避免装配后出现运动干涉。辊子的排布角度通常设置为45度，这个角度下轮组的纵向与横向分力分配最为均衡，控制算法的编写难度最低，同时辊子的交错排布需要保证轮组转动过程中始终有至少2根辊子同时接触地面，避免行走过程中出现颠簸、冲击力过大的问题。

　　在实际工况适配层面，辊子外包覆的聚氨酯材质硬度需要根据使用地面做调整，常规环氧地坪的仓储场景选用邵氏硬度85A的材质即可兼顾耐磨性与减震性，若是在有少量油污、铁屑的机加工车间使用，则需要选用更高硬度、耐油配方的包覆材质，同时辊子端部的密封结构需要做防尘防油设计，避免杂质进入轴承内部导致辊子卡滞。主辐板的材质选用高强度铝合金或Q235钢板，根据承载等级做厚度调整，重载场景下可在辐板上设置加强筋结构，降低大负载下轮体的形变量，保证辊子的接触精度。轮组整体的动平衡等级需要达到G6.3以上，避免AGV在高速行走时出现轮组振动过大、影响定位精度的问题。

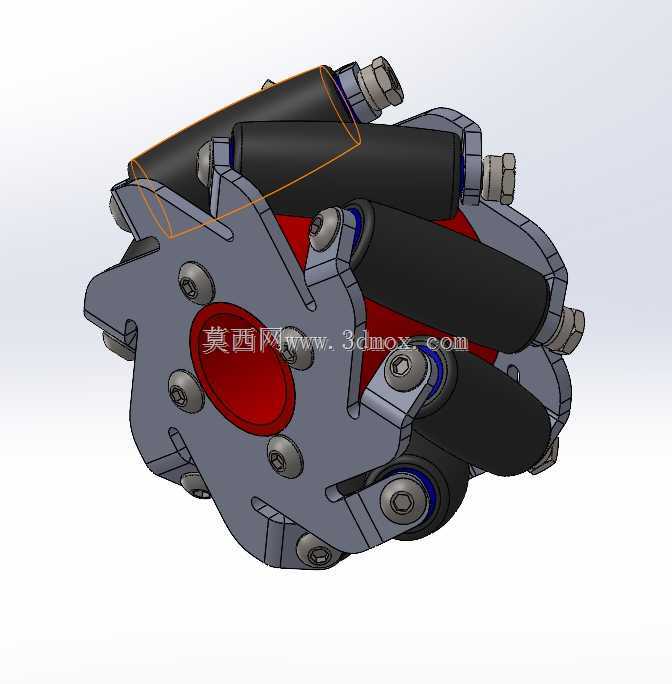

　　很多初次接触全向移动平台的工程师在选型时容易忽略轮组的安装精度要求，实际上麦克纳姆轮的安装对同轴度、轮组间的平行度要求远高于常规驱动轮，四个轮组的安装平面高度差需要控制在0.5mm以内，主轮轴线的平行度偏差不能超过1mm/m，否则会出现行走跑偏、辊子异常磨损、电机负载过大的问题。这套三维模型完整还原了轮组的所有装配细节，包括辊子内部的轴承、安装支架的连接结构、中心法兰的配合尺寸，在做底盘设计时可直接调用作为装配基准，提前核对安装边界、预留足够的维护空间，比如辊子磨损后更换的操作空间、轴承定期注脂的维护空间，避免后期样机装配后出现维护困难的问题。另外在做轮系布局时，需要注意四个轮组的辊子方向要按照X型排布，保证各方向的分力可以正确合成，若是排布方向错误，会直接导致全向动作失效，甚至出现轮组互相干涉的问题。
