CA6140机床用U型带孔安装固定构件

　　在普通卧式车床的装配与日常运维场景中，这类U型槽结构的安装固定构件，常被布置在溜板箱侧方、进给机构防护壳体的衔接位置，承担相邻钣金件、行程触发元件的定位衔接作用，是机床床身周边辅助构件安装的基础连接载体。从实际使用场景来看，CA6140作为通用型卧式车床，日常加工过程中床身周边会持续受到切削振动、切削液喷淋、铁屑飞溅的影响，这类构件的结构设计首先要适配安装空间的狭窄边界，U型的开口结构不需要完全拆卸相邻的固定杆件，就能完成构件的拆装更换，能大幅降低日常检修的操作时长，不需要拆解周边已完成校准的传动部件，避免反复拆装带来的装配精度损失。

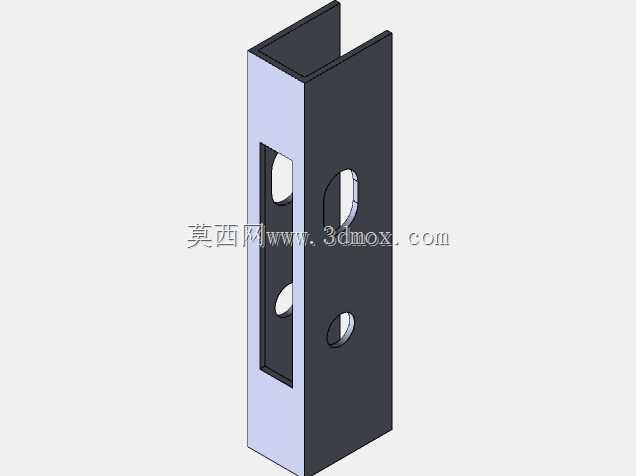

　　从结构设计逻辑来看，构件主体采用等厚薄壁弯折成型，两个平行的安装立面通过侧边的连接段形成刚性整体，弯折处采用小圆弧过渡，避免应力集中在弯折棱线位置，长期承受切削振动时不会出现焊缝开裂或者弯折变形的问题。两个立面上分别开设了两组不同形态的安装孔，其中长圆形的腰型孔主要用于安装位置的微调，装配时可以顺着腰孔的长度方向调整构件的固定位置，补偿相邻零件的加工累积误差，不需要对安装孔进行二次锉修；圆形的通孔则用于穿装定位销或者紧固螺栓，完成位置校准后实现刚性锁止，避免设备运行过程中构件出现移位。构件的其中一个立面内侧设置了内凹的让位槽，这个结构主要是为了避让相邻安装面上凸起的定位轴头、接线端子等结构，避免装配时出现干涉，不需要额外对相邻零件进行打磨修配，提升装配的适配性。

　　从安装边界尺寸来看，构件的整体宽度适配CA6140车床床身侧方安装导轨的预留槽距，U型槽的内空尺寸刚好卡入床身预设的安装凸台，不需要额外加装调整垫片就能实现初步的定位卡合，两个立面的厚度控制在合理范围，既保证足够的结构刚性，承受安装在其上的行程开关、管线固定卡扣等附件的重量，不会因为长期振动出现立面变形，也不会因为壁厚过大占用过多的安装空间，影响周边进给手柄的操作行程。构件的外露边缘都做了钝边处理，没有尖锐的毛刺棱角，装配和检修时不会划伤操作人员的手部，也不会刮破穿经附近的切削液管线、电线绝缘层，降低设备运行的安全隐患。

　　在实际功能表现上，这类构件除了承担基础的固定连接作用，还能对安装在其内侧的小型传感元件起到一定的防护作用，U型的槽体结构可以阻挡大部分飞溅的铁屑直接撞击传感元件表面，减少铁屑刮擦、切削液直接冲刷带来的元件损坏概率，延长周边电气元件的使用寿命。构件表面采用发黑处理，适配车床整体的涂装风格，同时具备基础的防锈能力，长期在切削液喷淋、车间潮湿环境下使用，不会轻易出现锈蚀卡滞的问题，后期拆卸维护时螺栓不会因为构件锈蚀无法拧出。设计过程中充分考虑了加工工艺性，整个构件可以通过钣金下料、冲孔、弯折三道核心工序完成加工，不需要复杂的铣削、铸造工序，加工成本低，批量生产时尺寸一致性好，替换时不需要额外的适配加工，直接就能完成安装替换，非常适合机床这类通用设备的备件批量生产与储备。
