XT30连接器适配3D打印保护盖帽结构

　　在航模动力、小型储能设备、桌面级电子实验装置的布线作业里，XT30系列连接器的防护一直是容易被忽略的细节——外露的公母插针在频繁插拔、设备转运、台面积灰的场景下，很容易出现针脚氧化、异物卡滞、意外短路的问题，尤其是采用树脂3D打印制作定制化结构件的场景里，现成的注塑保护帽往往很难匹配不同批次连接器的尺寸公差，毕竟不同厂商生产的XT30、XT30PW、XT30G等衍生型号，插合端的外轮廓尺寸、卡扣凸起的位置都存在细微偏差，批量采购的标准盖帽要么松脱掉落，要么过紧无法顺利套入，反而给装配作业增加额外负担。

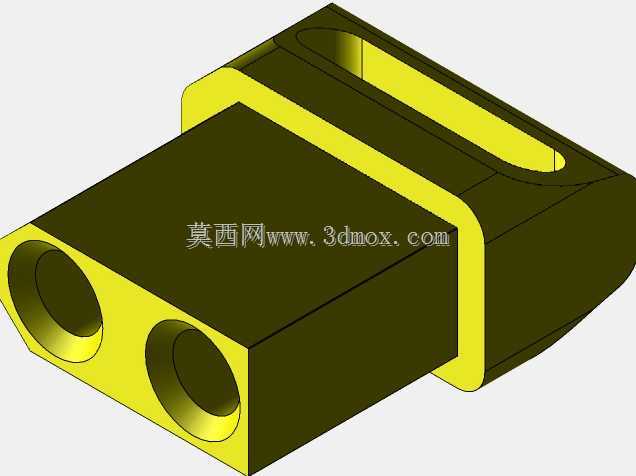

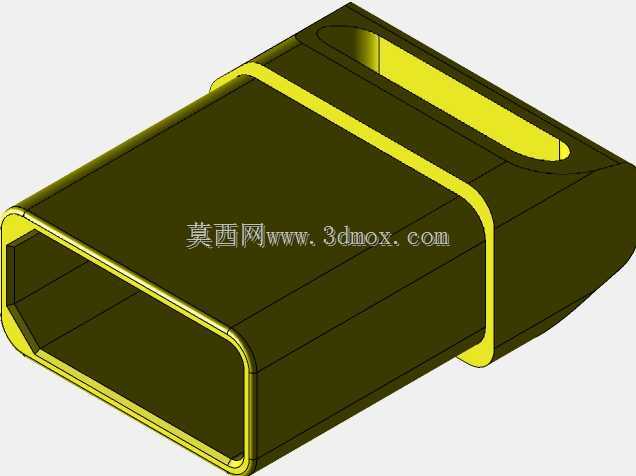

　　这款适配XT30系列的保护盖帽，在设计时优先考虑了3D打印工艺的成型特性，整体采用无悬空支撑的结构布局，打印时无需添加额外支撑材料，哪怕是入门级光固化树脂打印机也能顺利成型，不会出现支撑残留影响装配精度的问题。结构上采用双侧开孔的对位设计，两个开孔的位置完全对应XT30公头/母头的插针排布间距，套入时可以顺着插针方向平滑推入，不会出现偏斜顶弯插针的情况；盖帽外侧的凸起围边，刚好可以卡在连接器本体的卡扣凹槽位置，既不会因为配合过松在设备震动时脱落，也不会因为过盈量太大导致拆卸困难，日常维护时用手指就能轻松拔取。

　　从安装边界来看，这款盖帽的外轮廓做了倒角处理，套入连接器后整体外尺寸不会超出连接器本身的最大安装边界，相邻布置的多个XT30连接器哪怕间距只有1mm，也不会出现盖帽互相干涉的情况，完全适配高密度布线的动力配电板、多轴航模电调安装位、小型机器人分电模块的安装空间要求。针对不同型号XT30连接器的尺寸差异，设计时预留了0.1mm的适配公差，只要是符合通用尺寸规范的XT30系列连接器，不管是焊线式还是板载式，都能顺利适配；如果遇到个别厂商生产的连接器尺寸偏差较大，也可以通过微调打印参数的补偿值，快速调整盖帽的配合松紧度，不需要重新修改三维模型的核心结构。

　　实际打印测试时，采用常规刚性树脂打印的盖帽，套入连接器后可以承受日常转运过程中的碰撞、摩擦，不会出现开裂问题；如果是需要经常插拔的使用场景，也可以更换为韧性树脂或者尼龙耗材打印，进一步提升盖帽的抗疲劳性能，反复插拔上百次也不会出现卡扣断裂的情况。盖帽的顶面做了平面处理，后期如果需要做点位标识，可以直接在顶面用记号笔标注回路编号，或者打印时直接在顶面嵌入字符标识，方便多回路布线时的区分管理，避免插错线路导致的设备损坏。

　　不同于市面上一体包裹式的连接器保护套，这款盖帽只覆盖插合端的核心防护区域，不会遮挡连接器尾部的焊线位置，已经完成焊线的连接器也可以直接套入使用，不需要在焊线前预先穿装保护件，给现场返修、线路调整留出了足够的操作空间。对于经常需要自制小型动力装置、采用3D打印制作设备结构件的从业者来说，这种可以按需打印、尺寸适配灵活的保护盖帽，比批量采购的标准件更适配定制化项目的需求，不需要囤积不同型号的配件，需要的时候直接打印几个就能满足现场使用要求，也不会出现配件积压浪费的问题。
