大尺寸CNC加工用真空吸附工作台

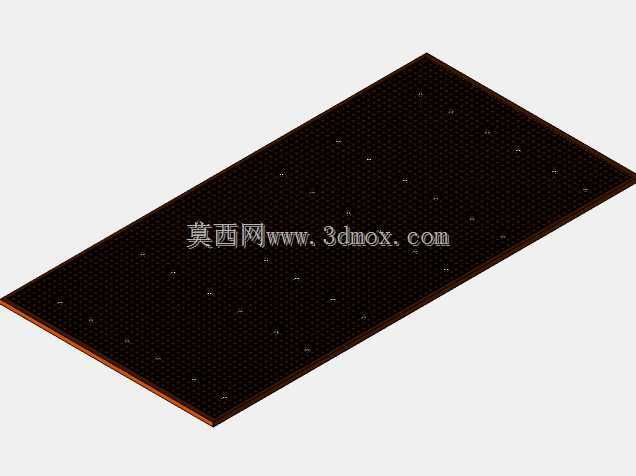

　　在板式家具加工、广告板材雕刻、绝缘件铣削、亚克力制品加工这类需要大面积平整固定工件的场景里，普通的机械压钳、压板固定方式不仅装夹效率低，还容易在薄板材表面留下压痕，甚至因为装夹点受力不均导致加工时板材翘动，出现铣削深度不均、轮廓走偏的问题，真空吸附工作台就是为解决这类大尺寸薄板加工装夹痛点设计的核心工装部件。这款真空吸附平台的有效吸附幅面达到3000mm×1500mm，整体台面厚度30mm，安装时需要匹配对应行程的龙门式数控雕刻机、数控开料机的床身安装基面，台面底部预留的密封槽和气路接口位置，需要和设备自带的真空发生系统管路精准对接，安装边界要保证台面四周和设备龙门的运动行程预留至少50mm的安全间隙，

　　避免龙门移动过程中刮蹭台面边缘的密封结构。从设计逻辑上看，整个台面采用蜂窝式气路结构，台面表层密布均匀的通气小孔，内部的蜂窝芯层既作为气路导流通道，又承担了台面的结构支撑作用，相比传统的沟槽式真空台面，这种蜂窝结构的吸附力分布更均匀，哪怕是1mm厚度的薄亚克力板、铝塑板铺在台面上，也能实现全区域均匀吸附，不会出现局部吸力不足导致的加工震刀问题。台面表层采用耐磨的酚醛树脂层压材质，表面平整度控制在0.1mm/㎡以内，既保证了工件放置时的贴合度，又能耐受铣削过程中切屑的摩擦，长期使用也不会出现表面刮花导致的密封失效问题。实际使用过程中，这类大尺寸真空台可以适配整幅面的标准板材加工，比如常见的1220mm×2440mm的密度板、亚克力板，

　　铺上台面后不需要额外调整多个压块位置，只需要打开真空阀，3秒内就能完成整张板材的牢固固定，加工过程中即使是高速铣削外轮廓，板材也不会出现位移，加工完成后关闭真空阀就能轻松取下工件，不会在工件表面留下任何装夹痕迹。设计这类三维结构的时候，需要重点考量几个核心参数：首先是台面的整体平面度，因为大尺寸板材加工对基面平整度要求极高，如果台面本身平面度超差，加工出来的工件厚度公差就会超出要求；其次是气路的密封性，每个通气小孔的直径、蜂窝芯层的导流角度都需要经过计算，保证整个台面不同位置的吸附压力差不超过5kPa，避免台面边角位置吸力不足；另外还要考虑台面的承重能力，30mm厚度的结构要保证在放置100kg以内的板材时，台面的形变量不超过0.

　　05mm，不会因为长期承重出现中部凹陷的问题。在设备选型匹配的时候，要注意这款真空台的气路接口尺寸和设备配套的真空泵流量匹配，3000×1500mm的幅面需要搭配至少200m³/h流量的旋片式真空泵，才能保证在覆盖整张板材时达到足够的吸附负压，如果加工的是带有镂空结构的工件，还需要配套对应的密封胶条对不需要吸附的区域进行封堵，避免漏气导致负压下降。和传统的机械装夹方式 方式相比，这种真空吸附工作台的装夹效率能提升70%以上，尤其是在批量加工大尺寸板材工件的时候，不需要反复调整压块位置，也不需要避开压块位置规划加工路径，能大幅提升板材的利用率，减少因为装夹导致的加工废料。
