CA6140机床用异径法兰连接构件

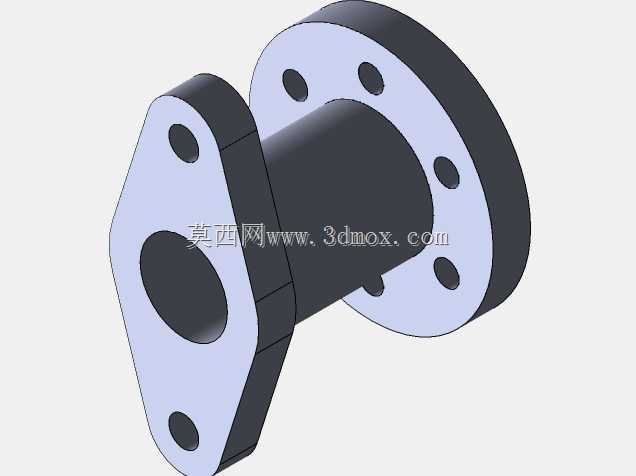

　　在普通车床的进给箱、溜板箱与外部辅助工装的对接场景中，这类异径法兰连接构件是解决轴系长度不足、不同安装面适配问题的常用结构件。不同于标准等径法兰，该构件一端采用菱形带两安装孔的对接面，另一端为圆形均布六孔的法兰盘，中间通过等径直筒段实现两端结构的刚性连接，核心作用是在不改动原有设备安装基面的前提下，延伸特定传动零件的轴向长度，同时稳定传递工作过程中的扭矩与轴向载荷。

　　从实际安装边界来看，菱形端的两个安装孔中心距与CA6140车床床身侧预留的工装安装孔位完全匹配，安装面做了铣平处理，表面粗糙度控制在Ra3.2以内，保证对接后无间隙松动；圆形法兰端的六个安装孔沿圆周均匀分布，孔位公差严格按照H7级精度加工，可适配标准DN规格的外接传动组件或管路接头，中间直筒段的内径与待连接的轴类零件外径采用间隙配合，装配时可通过涂覆润滑脂减少推入阻力，同时保证同轴度误差不超过0.02mm，避免高速运转时出现偏摆振动。

　　设计阶段首先需要核算连接部位的载荷工况：CA6140车床在进行大进给量切削时，该连接部位承受的最大扭矩约为120N·m，轴向拉力不超过8kN，因此构件整体选用45号钢作为毛坯材料，经调质处理后硬度达到HB220-250，兼顾强度与韧性，避免受冲击载荷时发生断裂。结构上特意将菱形端与直筒段的衔接处做了R3的圆角过渡，消除应力集中点，长期承受交变载荷时不会在转角位置萌生疲劳裂纹；圆形法兰盘的厚度比菱形安装面厚2mm，因为圆形端需要对接外接组件，多个螺栓紧固时会产生更大的压紧力，增加厚度可避免法兰盘受压紧力发生翘曲变形，保证密封或对接的贴合度。

　　在机床改造场景中，这类构件常被用于加装跟刀架辅助支撑、外接冷却管路固定支架、或者延伸进给丝杠的连接端，不需要对原有床身进行打孔、焊接等破坏性改装，仅通过螺栓紧固即可完成装配，后期拆卸维护也十分便捷。不同于市面上采购的标准法兰，该结构针对CA6140的安装孔位做了定制化适配，菱形安装面的外形轮廓刚好避开床身侧的凸起导轨压板，安装后不会与溜板的移动行程发生干涉，直筒段的长度经过反复校核，既满足延伸长度的需求，又不会因为悬伸过长导致刚性不足，在最大切削载荷下，直筒段的径向跳动量可控制在0.05mm以内，完全满足普通车床的加工精度要求。

　　建模过程中需要重点注意两个安装面的平行度公差，两端面的平行度误差需控制在0.01mm以内，否则装配后会出现连接轴偏斜，加剧轴承磨损；所有安装孔的位置度公差不超过0.02mm，保证螺栓可顺利穿入，不需要强行铰孔修正。对于需要进行轻量化改造的场景，也可在保证结构强度的前提下，在直筒段外壁做局部减重槽，但减重槽的深度不能超过筒壁厚度的三分之一，避免削弱构件的抗扭截面系数。实际装配时，菱形端的两个固定螺栓需加装弹簧垫圈，防止机床运转时的振动导致螺栓松动，圆形法兰端的螺栓需按照对角顺序分次拧紧，保证法兰面受力均匀，避免出现局部间隙。
