CA6140机床用管夹机械臂附件结构

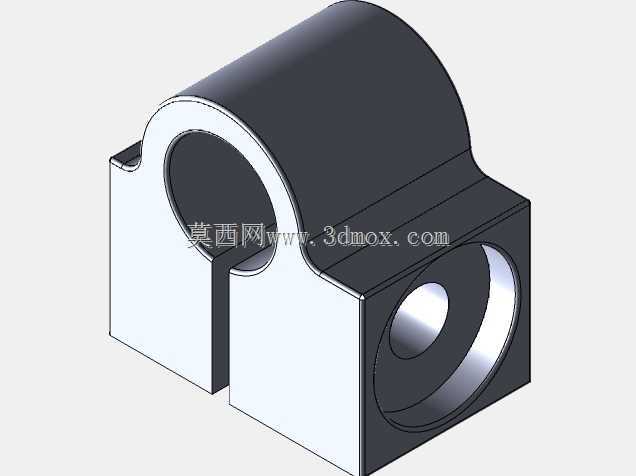

　　在普通车床CA6140的配套改造与日常运维场景中，这类管夹结构常被用于机床辅助机械臂的管路排布固定环节，区别于常规的标准管夹，该结构将夹持基座与安装定位块做了一体化设计，减少了装配环节的拼接误差。从实际使用场景来看，机床加工区域的切削液喷淋管路、气动辅助管线的固定往往需要兼顾安装刚性与管线装拆的便捷性，传统的分体式管夹在长期受切削振动影响后，容易出现连接螺栓松动、夹持位置偏移的问题，而该一体化结构通过下部的方形安装基准面直接与机械臂的安装槽位贴合，定位面的平面度公差控制在0.02mm以内，安装时无需额外调整夹持座的垂直度，只需通过侧面的螺纹孔完成锁紧即可。

　　设计思路上，上部的半圆弧夹持腔采用了开口弹性结构，开口槽的宽度设置为3mm，当锁紧螺栓施加预紧力时，圆弧腔可以产生微小的弹性变形，从而抱紧不同外径公差的硬质管路，适配的管路外径范围在φ20mm到φ22mm之间，圆弧内壁没有做额外的防滑纹路，避免长期夹持对管路外壁造成压痕损伤，适合固定金属材质的硬管以及带编织层的气动软管。下部的方形安装块侧面设置了垂直于夹持轴线的横向通孔，该孔为定位销孔，孔径公差带为H7，安装时可以与机械臂臂体上的定位销配合，抵消管夹承受的管路扭转力，避免长期使用后管夹出现周向转动。

　　从安装边界来看，整个结构的总高度为48mm，上部圆弧的外圆直径为φ40mm，下部方形安装座的截面尺寸为32mm×32mm，安装时需要预留的最小操作空间为横向50mm、纵向60mm，保证锁紧扳手有足够的操作空间。结构的材质默认采用45号钢加工，表面做发黑处理，能够耐受机床加工区域的切削液腐蚀，同时具备足够的结构刚性，在夹持管路时不会因为管路的拉扯产生塑性变形。在实际建模过程中，圆弧夹持面与安装基准面的垂直度是需要重点管控的形位公差，如果垂直度超差，会导致安装后管路的走向出现偏斜，影响相邻管线的排布。开口槽的位置设置在夹持腔的正下方，与安装座的对称中心重合，保证锁紧时两侧的变形量均匀，不会出现单侧抱紧力不足的问题。

　　不同于外购的标准管夹，该结构专门针对CA6140机床配套的上下料机械臂做了适配，安装孔的位置、夹持高度都与臂体的安装槽位完全匹配，不需要额外加工转接板，减少了装配的累计误差。在管线排布时，该管夹可以沿机械臂的滑槽做轴向位置调整，调整到位后通过侧面的紧定螺钉完成位置锁定，能够适配不同长度的管路排布需求。横向的通孔除了作为定位销孔使用外，也可以穿装小规格的电缆线，实现气路与电路的分层排布，避免管线之间相互摩擦造成破损。结构的所有棱边都做了C1的倒角处理，安装时不会划伤操作人员的手部，也不会割伤管线的外壁。在受力分析层面，该结构能够承受最大150N的横向拉扯力，满足机床辅助机械臂在快速移动时的管路固定需求，不会因为急停产生的惯性力导致管夹移位或者管路脱落。
