机床用带加强筋立式支撑座结构设计

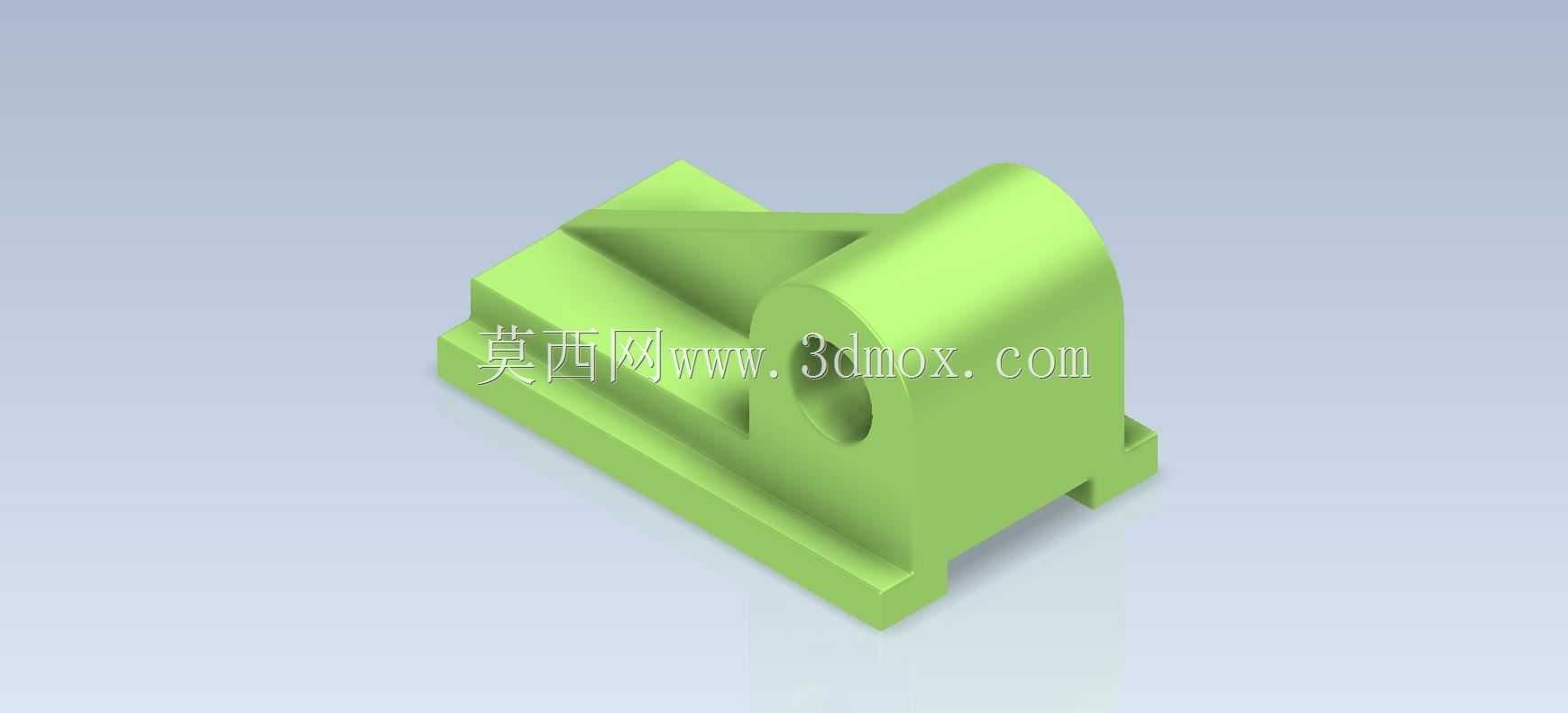

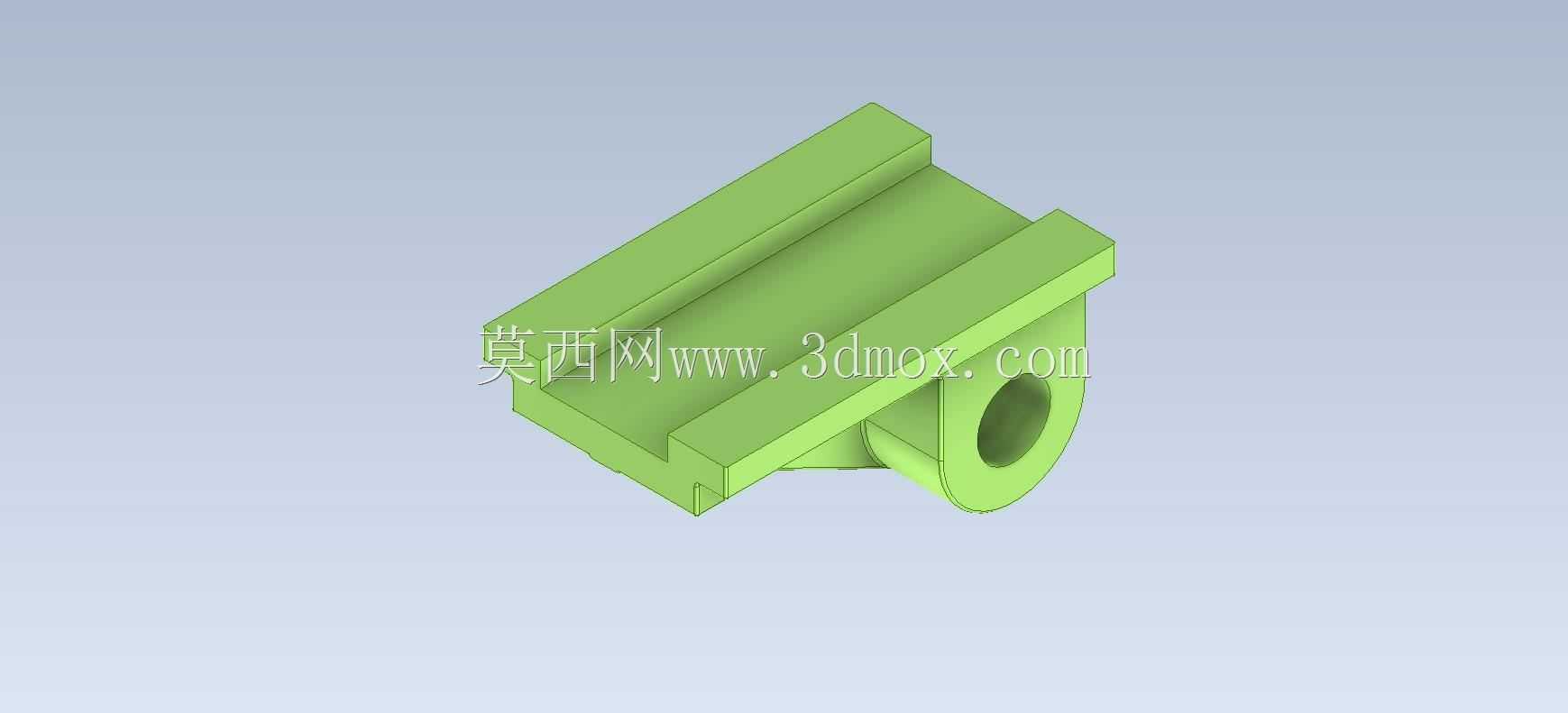

　　在机床进给单元的辅助支撑布局里，这类带加强筋的立式支撑座是很常见的功能件，多数时候用来承托直线光轴、小型导向轮或者传感器安装支架，承担径向载荷与少量倾覆力矩，避免悬臂安装的部件在设备往复运行中出现挠度超差的问题。从实际装配场景来看，这类支座的底座部分做了双侧开槽的安装位，槽宽适配常规的内六角圆柱头螺栓，安装时可以顺着槽方向微调固定位置，抵消底座安装面的加工累计误差，不需要在装配阶段额外配做销孔或者修磨安装面，能大幅缩短现场装配的调校周期。

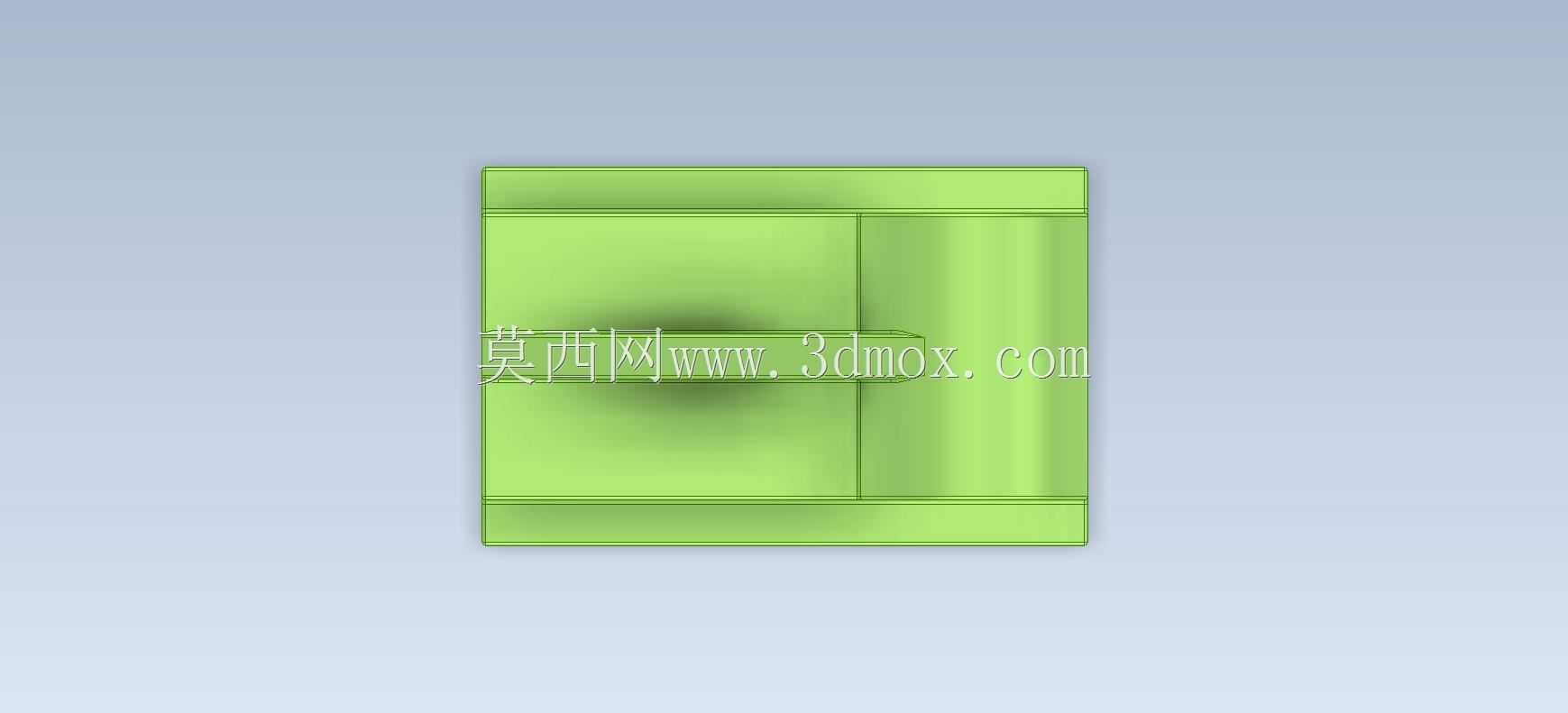

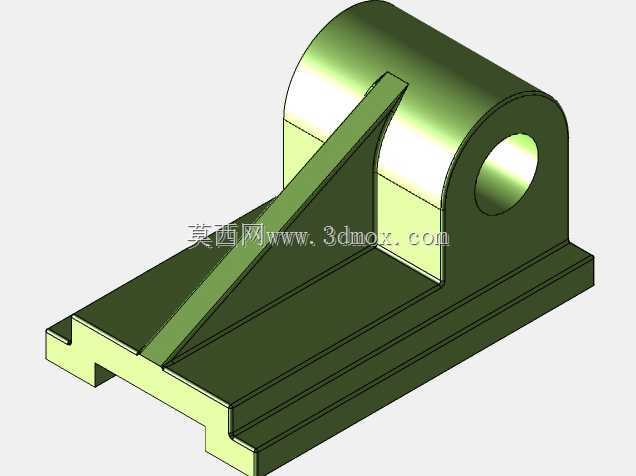

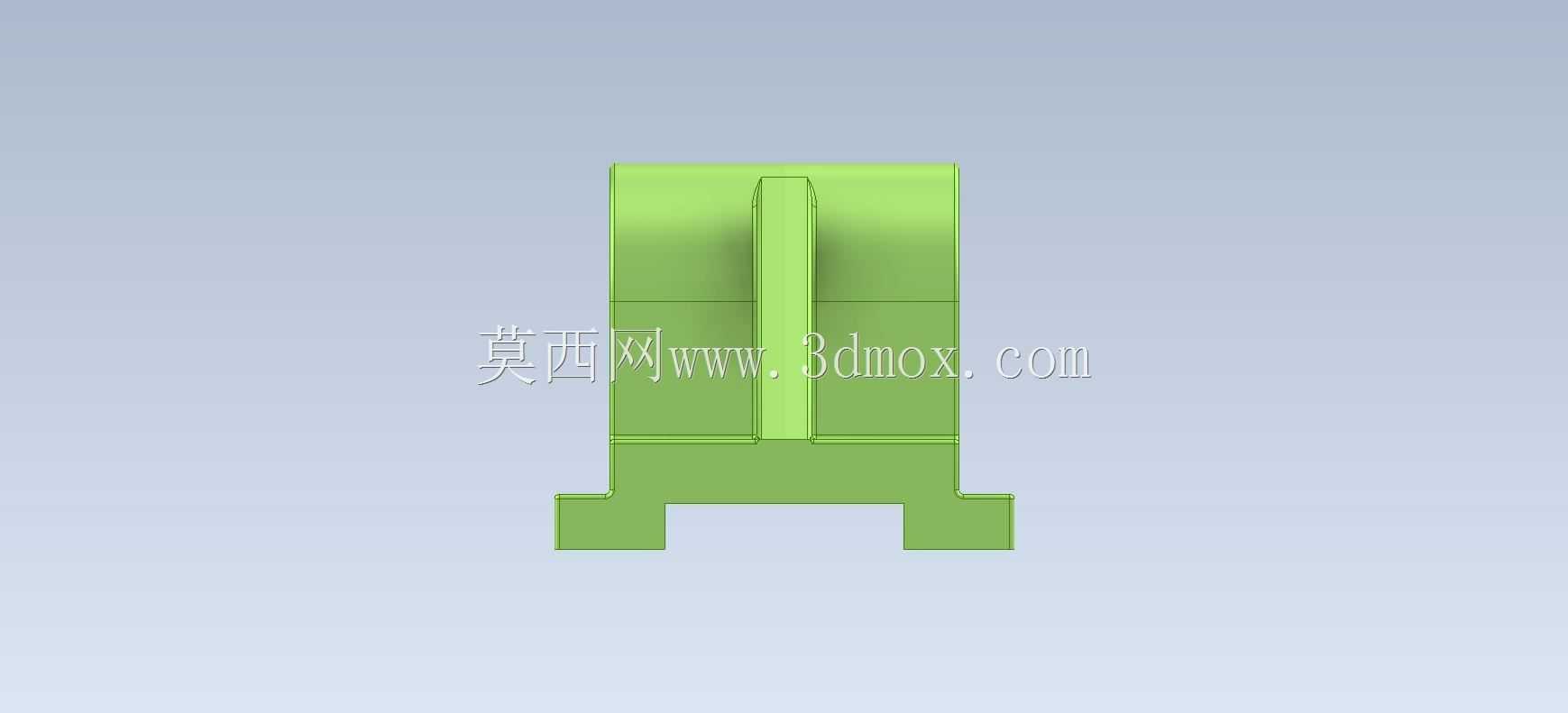

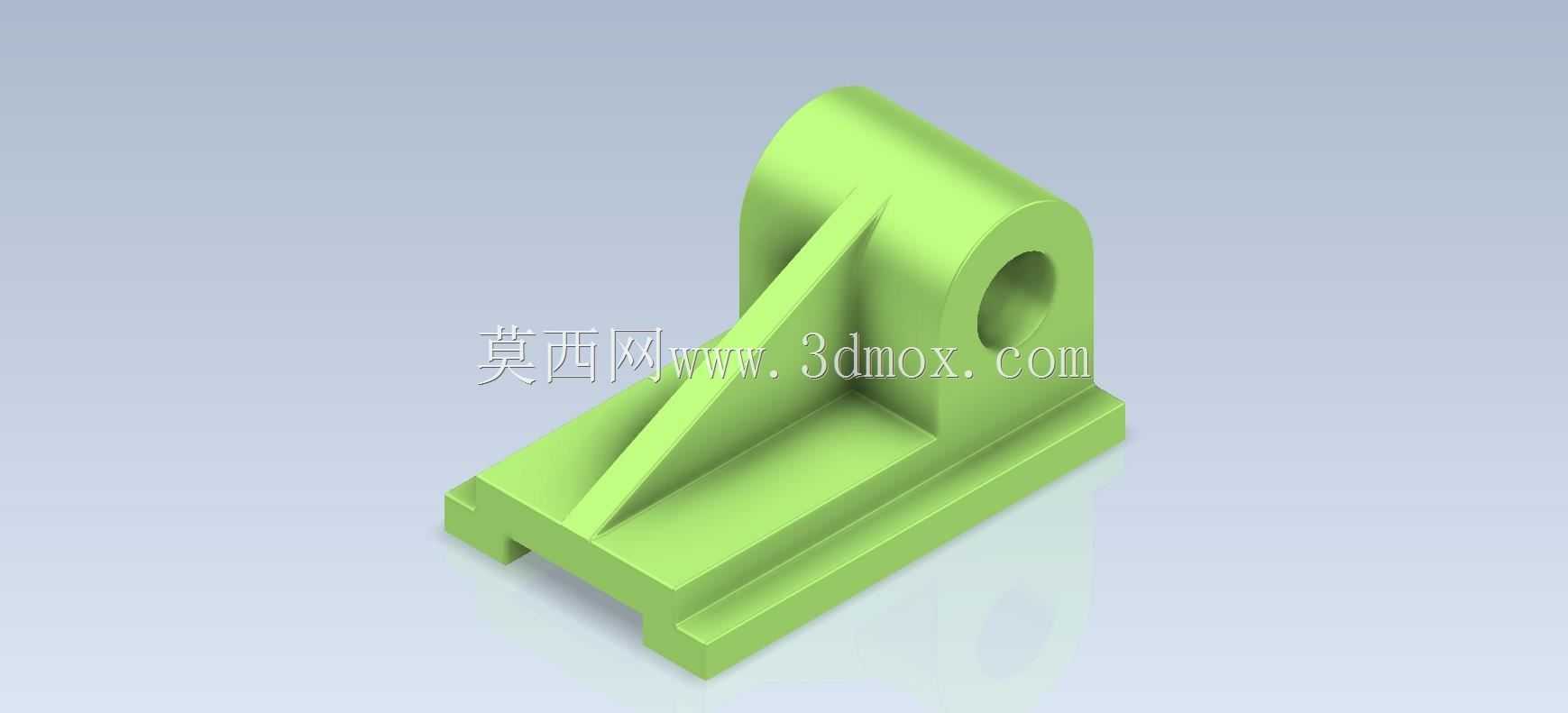

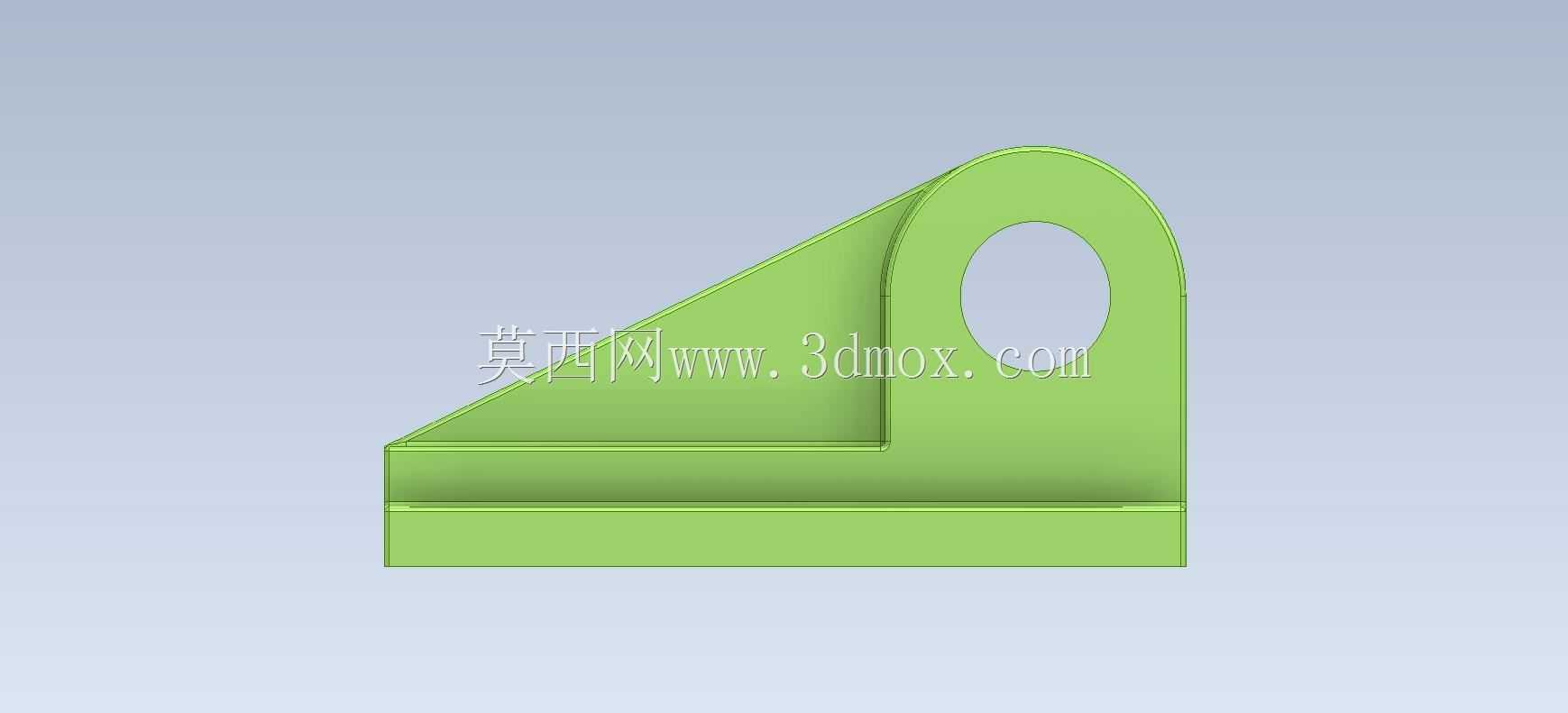

　　设计这类支撑结构的时候，首先要考虑的是载荷传递路径的合理性，立式支撑板和底座衔接的位置做了三角形加强筋，筋板的厚度和立板厚度保持一致，避免壁厚差过大导致铸造或者3D打印成型时出现缩孔、应力集中的问题，筋板的斜边做了均匀过渡，没有尖锐棱角，既可以减少加工时的应力残留，也能避免装配过程中划伤操作人员。上部的带孔安装耳是核心的功能承载区，孔的同轴度、孔端面和底座安装面的垂直度是关键形位公差，实际加工时通常会一次装夹完成孔与端面的精铣，保证安装后配套的轴类零件转动顺畅，不会出现卡滞、偏磨的情况。

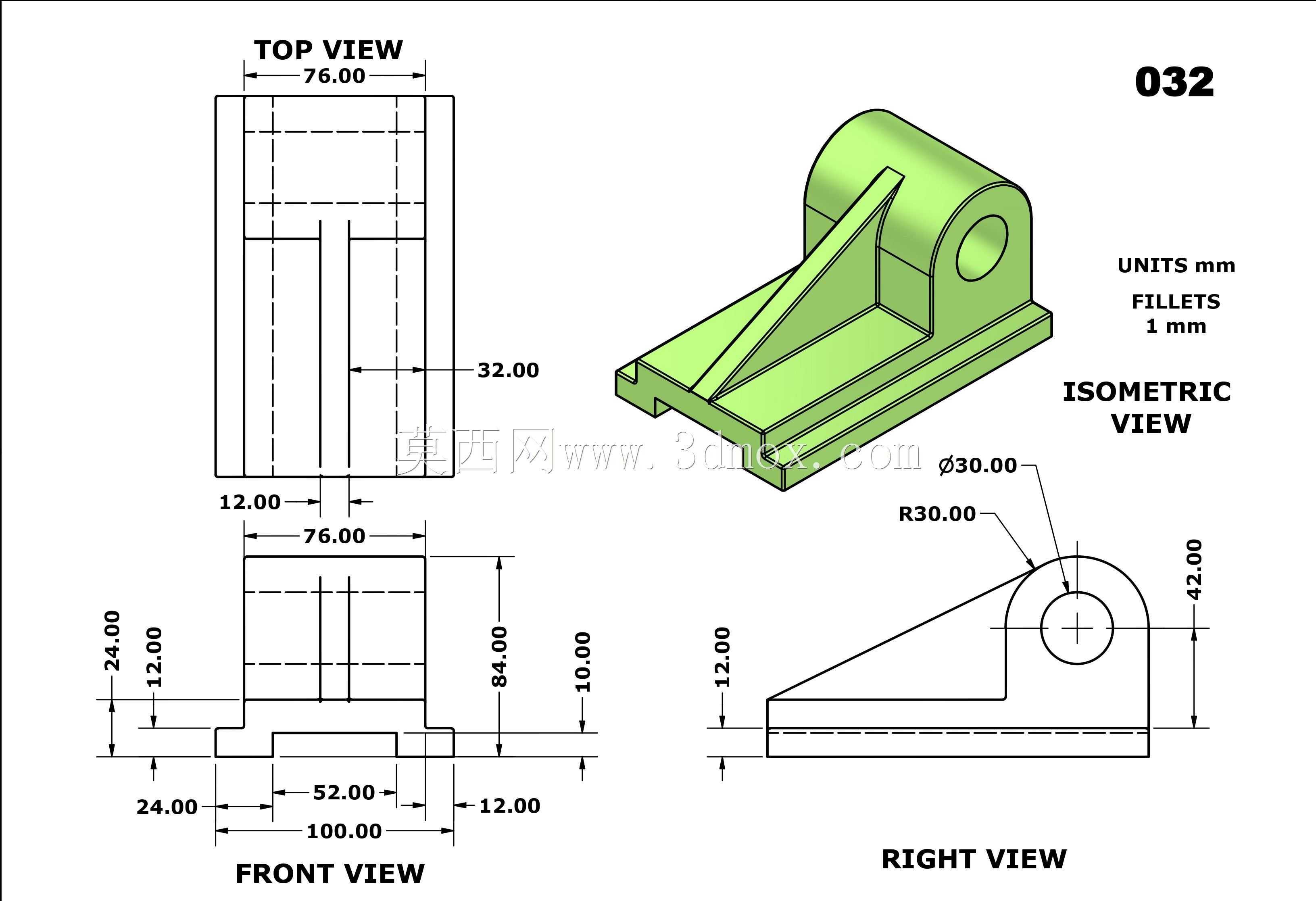

　　从安装边界来看，这类支座的底座长度、宽度尺寸适配CA6140车床溜板箱侧面的辅助安装空间，不会和周边的进给手柄、润滑管路产生运动干涉，整体高度控制在常规机床附件的安装尺寸区间内，上部安装孔的中心高和同系列的导向组件中心高保持一致，不需要额外加装调整垫片就能完成同轴对接。在日常设备运维中，这类一体式支撑座的抗振性能要优于拼接式的支架，因为没有额外的连接接缝，设备运行时的切削振动可以顺着筋板直接传递到底座安装面，不会在连接位置出现松动、位移的问题，长期运行的维护成本更低。

　　建模过程中需要注意几个细节，底座的安装槽边缘要做倒角处理，避免螺栓头压装时出现应力集中导致槽口崩裂；立板和底座的衔接圆角要根据壁厚匹配，圆角过小会导致应力集中，圆角过大则会在安装面位置出现凸起，影响支座和安装基面的贴合精度；上部安装孔的两端要做倒角，方便轴类零件的装配导入，也能去除孔口的毛刺，避免装配时铁屑进入配合面影响装配精度。这类支撑件除了用在普通车床的辅助机构上，也可以适配在小型自动化输送线的侧边导向轮安装、非标设备的传感器支架固定等场景，只要安装空间和载荷参数匹配，不需要做大幅结构修改就能直接复用，是机械结构设计里通用性较强的基础支撑类零件。在做受力校核的时候，主要核算立板根部的弯曲强度和加强筋的剪切强度，按照常规机床辅助支撑的载荷工况，这类结构的安全系数可以达到3倍以上，完全能满足普通机加工设备的运行载荷要求，不需要额外增加壁厚或者增设辅助筋板，避免造成材料浪费和整体重量超标。
