小型圆柱式动力输出传动组件结构

　　在小型自动化执行机构、桌面级精密传动装置、微型工位动力单元的设计场景中，这类紧凑圆柱式传动结构的应用覆盖范围极广，从工装夹具的动力输出端、小型检测设备的进给驱动，到精密仪器的调节执行端，都能见到这类结构的落地形态。不同于大负载工况下的重型传动部件，这类小型结构的设计核心始终围绕空间占用最小化、传动路径最简化、安装适配便捷性三个核心维度展开，在保证输出扭矩满足工位需求的前提下，尽可能压缩径向与轴向的尺寸边界，适配紧凑安装空间的使用要求。

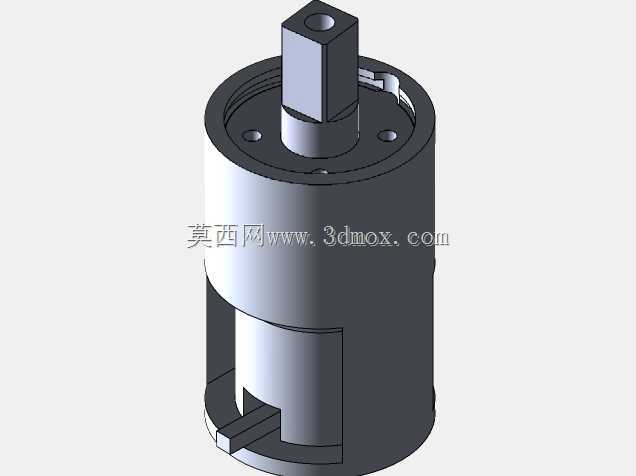

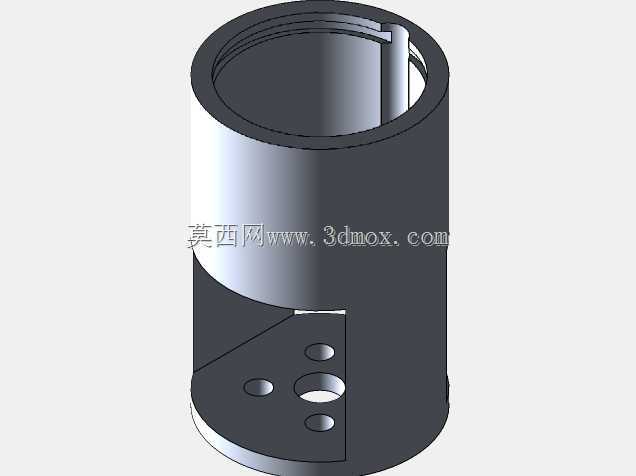

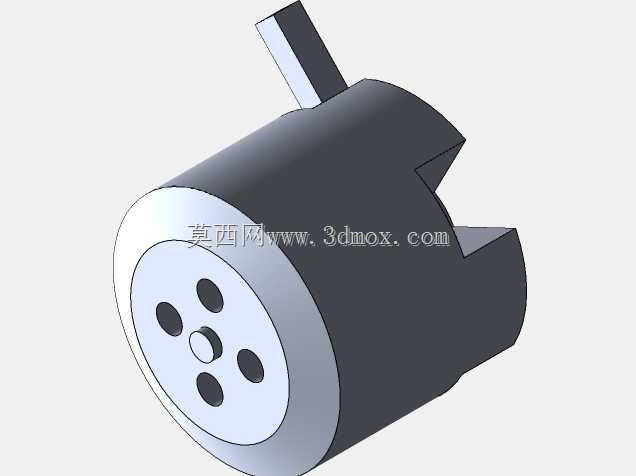

　　从结构布局来看，该组件采用同轴式圆柱壳体设计，外壳作为整个部件的承载基体，内部预留传动件的安装腔体，上端伸出的方形输出轴是动力传递的最终接口，方轴结构相比平键连接的圆轴，在小扭矩工况下能实现无间隙传动，避免键连接带来的回程误差，尤其适合需要正反转频繁切换的调节工位，比如小型阀门的开度调节、精密工装的定位锁紧、检测探头的进给驱动这类对传动回差有要求的场景。壳体下端的开槽结构是安装定位的关键设计，对应的安装基座上只需设置匹配的凸台即可实现周向防转，不需要额外加工定位销孔，大幅降低配套安装件的加工难度，同时这种嵌入式的安装方式能让组件整体沉入安装基座内部，进一步压缩设备的外露尺寸，让整体设备的外观更整洁，也能避免外露部件受到车间粉尘、切削液的侵蚀，提升部件在复杂车间环境下的使用寿命。

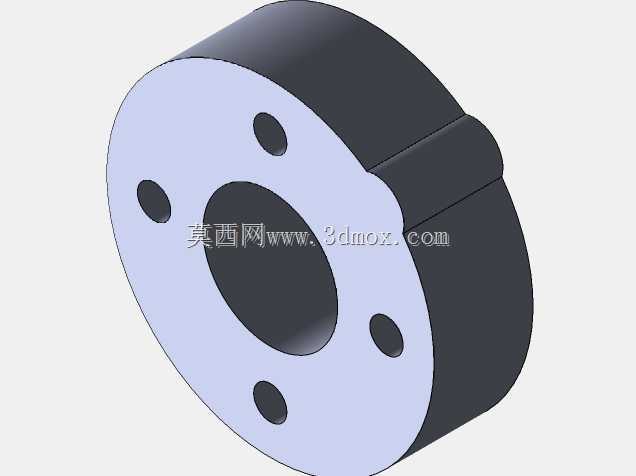

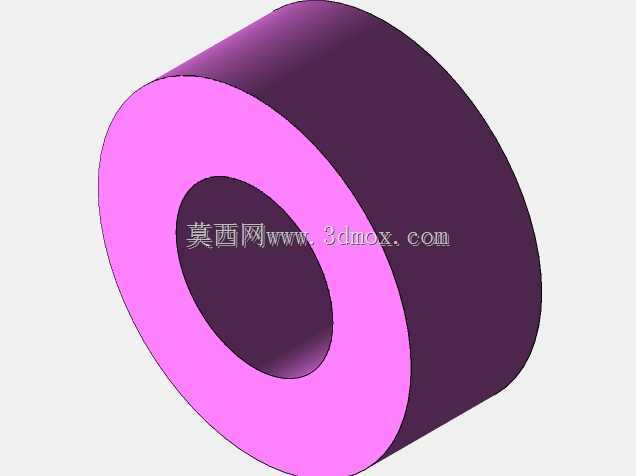

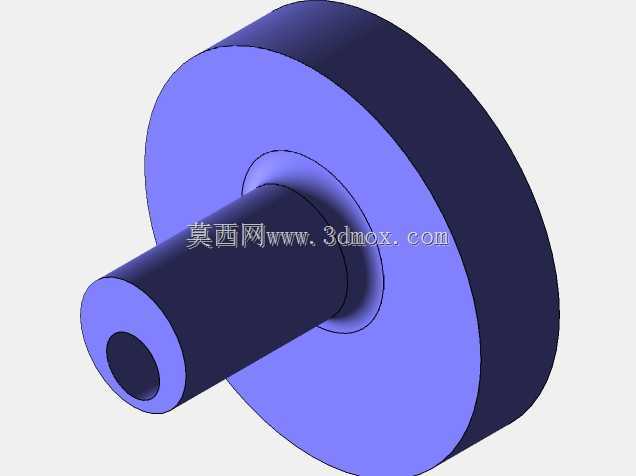

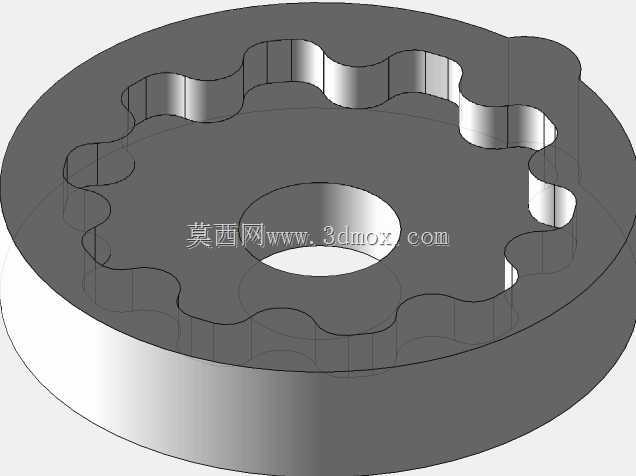

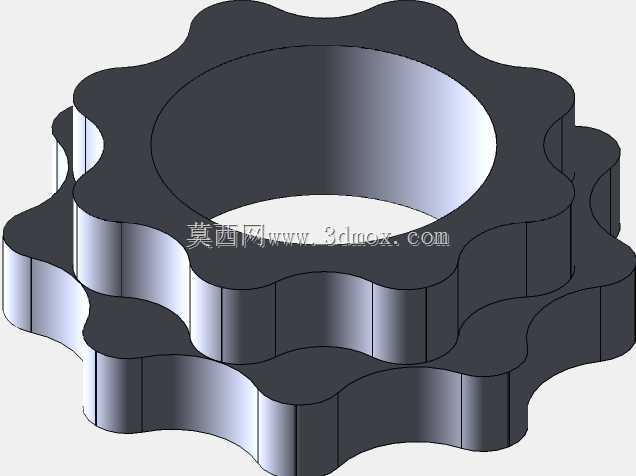

　　设计这类结构时，首先要明确输出端的负载特性，包括额定输出扭矩、最高输出转速、正反转切换频率，以此倒推内部传动件的参数选型，比如内部如果采用行星减速结构，就要匹配对应模数的齿轮，保证齿面接触强度满足负载要求，同时控制齿轮组的轴向累计间隙，避免输出轴的窜动量超出使用允许范围。壳体的壁厚设计需要兼顾结构强度与轻量化要求，薄壁处要避开应力集中区域，上端盖的两个安装孔采用沉头设计，安装后螺丝头不会突出端面，避免和周边部件产生运动干涉，端盖和壳体的配合采用小间隙公差配合，既保证装配时的便捷性，又能防止内部润滑脂溢出，同时阻挡外部杂质进入腔体内部。输出轴和端盖的配合部位需要设置耐磨衬套，降低轴转动时的磨损量，衬套材质通常选择自润滑铜合金，不需要额外添加润滑脂就能满足长期运转的耐磨要求，减少后期维护的工作量。

　　从安装边界来看，这类组件的径向尺寸控制在极小范围内，轴向尺寸根据内部传动比的不同可以灵活调整，安装时不需要预留太大的操作空间，侧面没有突出的安装耳，整个外圆面都是完整的圆柱面，可以直接穿过安装板的预制圆孔，从下端用卡环或者螺纹压圈锁紧即可完成固定，相比带安装法兰的传动部件，这种安装方式对安装板的加工精度要求更低，不需要加工高精度的法兰定位止口，普通圆孔加工就能满足安装精度要求，非常适合非标自动化设备的快速设计与装配，能大幅缩短设备的设计加工周期。在实际选型应用中，这类组件可以直接和微型驱动电机对接，组成完整的小型动力驱动单元，不需要额外设计连接支架，电机输出轴直接插入组件的输入端即可完成动力对接，整体组合后的外形依然保持圆柱形态，非常适合安装在空间狭窄的设备内部，比如小型流水线的挡停机构、电子元件组装工位的压接驱动、实验室小型设备的样品夹持驱动这类场景，既不会占用过多设备内部空间，又能提供稳定的动力输出。

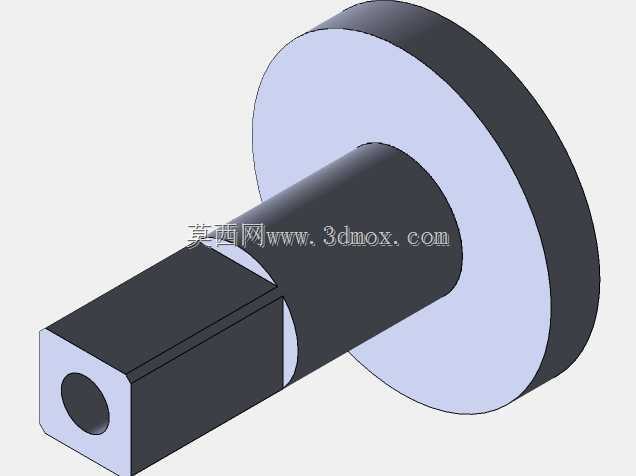

　　结构细节上，输出轴的方头尺寸采用标准系列设计，可以直接配套市面上常见的套筒类连接件、摇臂类执行件，不需要单独定制连接接头，降低用户的配套成本。壳体下端的开槽尺寸和输出轴的方头尺寸形成对应关系，安装时可以通过观察开槽的位置快速判断输出轴的周向角度，在需要初始位置定位的装配场景中，不需要转动输出轴就能快速对齐安装位置，提升装配效率。内部腔体的容积设计刚好满足传动件的润滑脂存储需求，不需要设计额外的注油孔，一次装填润滑脂就能满足全生命周期的润滑要求，避免后期维护时的注油操作，也杜绝了注油过多导致润滑脂溢出污染周边工件的问题，尤其适合电子组装、食品检测这类对洁净度有要求的生产场景。
