CA6140车床摆线体传动核心零件结构

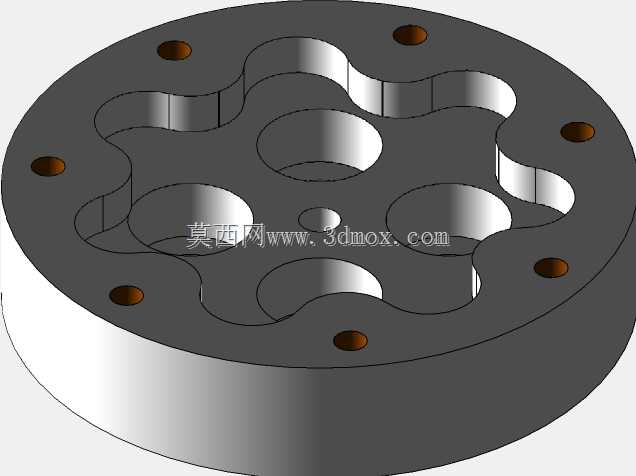

　　在普通卧式车床的进给传动与主轴箱传动链路中，摆线类零件是保障传动平稳性、降低回程间隙的核心结构件，这款适配CA6140车床的摆线体，主要承担摆线传动单元中动力啮合、扭矩传递的核心作用，是摆线减速结构实现大减速比、高传动效率的关键载体。从结构设计逻辑来看，该零件采用盘类对称布局，主体为圆盘式基体，端面均匀分布多组安装通孔，用于与端盖、传动盘完成轴向定位与螺栓紧固，安装孔的位置度公差严格控制在0.02mm以内，保障装配后整体回转的同轴度，避免高速运转时出现偏载振动。零件中心设置定位基准孔，用于与输入轴或输出轴的轴颈配合，孔壁的表面粗糙度要求达到Ra1.6，保障配合面的贴合精度，减少传动过程中的磨损。零件工作型面为连续的摆线轮廓曲面，

　　该曲面是摆线传动的核心啮合面，设计时严格按照摆线发生线参数进行曲率拟合，曲面加工精度直接决定传动过程中的啮合间隙、接触应力分布，合理的曲面修缘可以有效避免啮合干涉，降低运转噪音，同时提升负载承受能力。从安装边界来看，该零件的轴向厚度、外圆直径均匹配CA6140车床原有摆线传动腔的内部空间，无需对原有腔体进行二次加工即可完成替换装配，端面的沉孔结构可以容纳螺栓头部，避免装配后螺栓突出影响相邻零件的回转运动。在实际应用场景中，该零件长期处于交变扭矩载荷工况下，材料选型优先考虑高耐磨性、高疲劳强度的合金结构钢，经调质处理后整体硬度达到HB220-250，摆线啮合面经高频淬火后硬度达到HRC55-60，可有效抵御长期啮合带来的表面磨损，

　　延长零件使用寿命。设计过程中充分考虑了加工工艺性，摆线轮廓可通过数控铣床或线切割设备完成粗加工，后续经成型磨床完成精加工，各安装孔可通过数控钻床一次装夹完成钻、铰加工，保障各孔位的位置精度，减少装夹次数带来的形位误差。在传动特性上，该摆线体与配套的针齿壳、针销配合后，可实现无侧隙啮合传动，反向传动回程间隙可控制在1弧分以内，非常适合车床进给系统的精准传动需求，保障车削加工时的进给精度，避免出现进给爬行、加工表面振纹等问题。零件的非工作表面均做倒角、去毛刺处理，避免装配过程中划伤操作人员或相邻配合零件，所有锐边倒钝R0.5，既提升零件的装配安全性，也能减少热处理过程中的应力集中风险，避免零件在长期交变载荷下出现裂纹失效。
