导轨式直流阻断式安全联锁模块结构

　　在工业电气控制回路的安全设计环节，这类导轨安装的阻断联锁模块是设备安全回路里的核心执行部件，常被布置在机床、自动化生产线的控制柜内，串接在安全门、急停按钮、安全光栅的信号回路中，当触发安全联锁条件时，模块会快速切断对应控制回路的输出，避免设备误动作带来的人员伤害与设备损坏，尤其在机床加工区域的安全防护改造、自动化产线的安全回路搭建场景中，这类模块的安装适配性、动作可靠性直接决定了整套安全防护系统的实际防护效果。

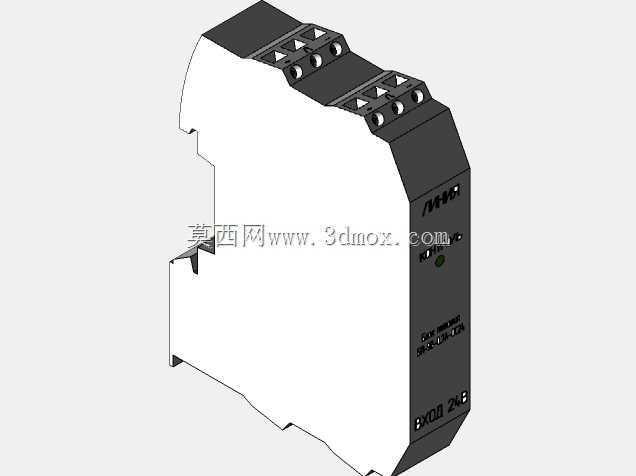

　　从结构设计思路来看，这款模块采用了标准DIN导轨卡装的壳体结构，整体壳体采用阻燃工程塑料注塑成型，壳体两侧预留了标准的导轨卡扣结构，安装时只需对准控制柜内的35mm标准DIN导轨按压即可完成固定，无需额外打孔安装，能和柜内的断路器、接触器、端子排等元件并排布置，最大化利用柜内的安装空间，不会额外占用过多的柜内纵深位置，适配市面上绝大多数标准控制柜的安装梁尺寸。模块的接线端子全部布置在壳体的上下两端，采用螺丝压接式接线结构，每个端子都预留了足够的接线空间，能适配0.5-2.5平方毫米的多股铜芯导线，端子旁印有清晰的回路标识，接线时无需反复查阅说明书就能快速区分输入输出回路，降低现场接线的出错概率。

　　模块的外形做了对称式的窄体设计，整体宽度控制在单模数的尺寸区间，多台模块并排安装时不会出现干涉，壳体表面做了防滑的纹理处理，日常维护插拔时不易打滑，壳体侧面预留了模块间的拼接定位槽，多台模块组合使用时可以通过定位槽互相卡合，避免柜内布线拉扯导致模块移位。模块内部的电路板采用灌封处理，能抵御柜内的粉尘、轻微凝露带来的电路腐蚀，提升在车间复杂工况下的使用寿命，模块正面设置了状态指示窗口，正常工作时可以通过窗口内的指示灯状态快速判断模块的工作状态，无需借助额外的测量工具就能完成日常的巡检排查。

　　在实际安装边界的考量上，这款模块的上下接线端预留了足够的弯线空间，接线完成后导线的弯曲半径不会小于导线直径的4倍，符合低压电气柜的布线规范，模块与柜内相邻元件的安全间隙满足低压电气设备的电气间隙要求，不会因为相邻元件的电磁干扰出现误动作，模块的散热结构做了隐藏式设计，壳体两侧的细微散热槽既能保证内部电路的热量散出，又能避免车间内的金属粉尘、切削液雾直接进入壳体内部造成电路短路，适配机床加工车间存在切削液飞溅、金属粉尘漂浮的复杂工况。

　　从功能实现的角度，这款模块采用直流24V供电设计，匹配工业控制场景最常用的安全回路供电等级，动作响应时间控制在毫秒级，当安全回路出现断路、短路故障时，模块会立刻进入阻断状态，切断下游控制回路的电源，同时锁定故障状态，必须在故障排除后手动复位才能恢复正常工作，避免故障未排除时设备意外启动。模块的内部电路做了冗余设计，两路独立的输出触点同步动作，即使其中一路触点出现粘连故障，另一路触点依然能可靠切断回路，满足工业安全回路的冗余设计要求，在机床的安全门联锁、机械手的作业区域防护、输送线的急停回路搭建中，这类模块的可靠性能直接覆盖绝大多数工业现场的安全防护需求，结构设计上充分考虑了现场安装、接线、维护的全流程操作便利性，不需要额外的安装附件就能快速完成柜内部署。
