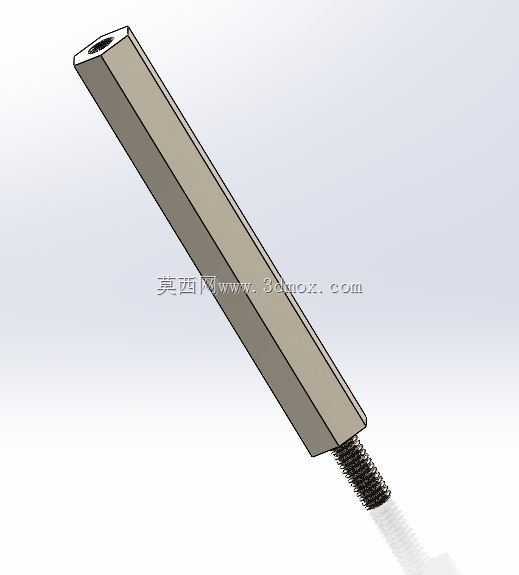

M4规格六角内外螺纹连接支柱结构

　　这类六角内外螺纹支柱在各类机电设备装配、工装夹具搭建、电子模组固定场景中应用十分广泛，属于小尺寸但作用关键的间隔支撑类紧固件。不同于全螺纹螺柱或者光轴支撑件，这款支柱采用六角主体加一端外螺纹、一端内螺纹的结构设计，在实际装配时能够大幅提升操作便利性，无需额外配置螺母即可完成多层板件的间隔固定。从结构设计逻辑来看，主体采用六角截面并非随意选择，六角外形能够适配标准开口扳手、活动扳手的夹持需求，在拧紧作业时可以提供足够的受力面，避免圆柱类支撑件拧紧时容易打滑、无法施加足够预紧力的问题，尤其在装配空间狭窄、无法使用套筒工具的场景下，六角结构的夹持优势会更加明显。这款支柱的螺纹端采用标准M4规格，外螺纹段长度适配常规钣金件、PCB板、工装铝板的安装孔厚度，内螺纹端则可以直接对接同规格的外螺纹紧固件，实现多层组件的串联固定，不需要在支柱两端都配置锁紧螺母，能够有效减少装配环节的零件数量，降低BOM清单的物料管理成本。从尺寸边界来看，主体对边尺寸适配M4螺纹对应的标准扳手开口，安装时预留的扳手操作空间不需要额外放大，在密集排布的安装位中也能顺利完成拧紧作业；支柱的有效支撑长度可以根据实际装配间隔需求选择对应规格，本次涉及的8mm支撑段长度，主要用于小间隙的板件间隔场景，比如控制箱内电路板与安装底板之间的绝缘间隔、传感器模组与安装支架之间的高度调整、小型工装定位板之间的间距保持等场景。在实际选型应用中，这类支柱的材质通常根据使用场景选择，

　　常规无特殊要求的工业场景多采用碳钢镀锌处理，具备足够的结构强度与基础防锈能力；在有轻量化要求或者绝缘需求的场景下，也可以替换为铝合金或者尼龙材质，但对应的拧紧力矩需要根据材质特性做对应调整，避免螺纹滑牙或者主体断裂。设计这类支柱的三维模型时，需要重点关注几个关键尺寸的公差匹配：外螺纹的大径、中径公差需要符合普通螺纹的公差标准，保证与安装孔、对接内螺纹的配合顺畅，不会出现卡滞或者间隙过大的问题；六角主体的对边尺寸需要控制在标准公差范围内，既要保证扳手能够顺利卡入，也要避免对边尺寸过小导致夹持时容易滑脱；内螺纹的有效螺纹深度需要满足螺纹啮合的强度要求，通常不小于螺纹公称直径的1.5倍，保证对接螺栓拧紧后有足够的啮合牙数，

　　不会因为受力过大导致螺纹滑牙。在设备装配过程中，这类支柱的安装顺序通常是先将外螺纹端拧入下层安装板的预设螺纹孔，或者穿过下层板的光孔后用薄螺母锁紧固定，再将上层需要固定的板件对准支柱上端的内螺纹孔，用M4螺栓穿过上层板的安装孔拧入支柱内螺纹，即可完成两层板件的间隔固定，整个装配过程不需要在支柱背面预留螺母操作空间，对于封闭腔体内部的板件固定场景尤其适用。不同于普通的间隔柱，这款支柱的六角主体还可以起到防转作用，当支柱下端通过螺纹固定在底板上之后，上端拧紧对接螺栓时，六角面可以卡在对应的定位槽内，或者用扳手夹持固定，避免拧紧螺栓时支柱跟着转动，不需要额外的工具固定支柱本体，能够有效提升装配效率。在长期使用过程中，

　　这类支柱的受力方向主要是轴向的压力或者拉力，径向受力能力相对较弱，因此在选型时需要根据实际支撑的载荷大小选择合适的主体截面尺寸，M4规格的六角支柱通常适用于载荷不大的电子元件、小型钣金件、轻量工装组件的支撑固定，不适合用于承受大冲击载荷或者大径向力的结构位置。建模过程中还需要注意螺纹端部的倒角处理，外螺纹端的导入倒角能够帮助螺纹快速对准安装孔，提升装配效率，内螺纹端的孔口倒角则可以去除加工毛刺，避免螺栓拧入时被毛刺刮伤螺纹表面，同时也能起到一定的导向作用。另外，支柱主体与螺纹段的衔接位置需要做合理的退刀槽设计，保证螺纹加工时能够完整加工到有效螺纹长度，同时避免衔接位置的应力集中，提升支柱的整体结构强度，在受到轴向冲击载荷时不会在衔接位置发生断裂。
