CA6140车床顶部阿拉伯油路转接接头

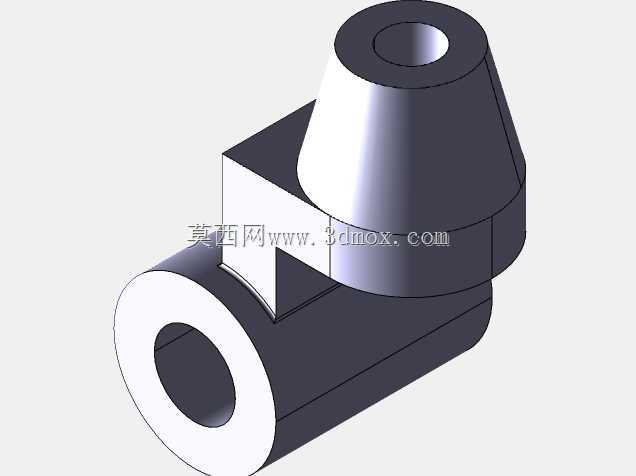

　　在普通卧式车床的润滑系统布局里，这类转角式油路转接件是排布管路时绕不开的结构件，很多刚接触机床维修建模的工程师容易忽略这类小零件的安装边界，最后装配时总会出现管路干涉、接头拧入深度不足导致漏油的问题。这个零件的主体采用垂直相交的双通腔结构，横向的通孔是适配车床床身油路主管路的连接端，外圆柱面做了统一的公差带设计，和床身预制的安装孔采用间隙配合，装配时不需要额外打密封胶，靠配合面的加工精度就能保证低压润滑油路的密封要求，横向孔的端面没有做外螺纹，是直接插入管路后用卡套锁紧的结构，适配CA6140车床上常用的6mm通径润滑铜管。上部的锥台结构是转向输出端，锥面的斜度是按照管路弯折的最小避让角度设计的，刚好能避开床鞍移动时的行程边界，

　　不会在床鞍快速进给时刮碰到外接的润滑油管，锥台中心的通孔和横向孔垂直贯通，孔口做了0.5mm的倒角，去除加工毛刺的同时也能引导油管插入，避免油管端面的橡胶密封圈被切边损坏。做这个零件的三维建模时，最先要确认的是两个相交孔的相贯线处理，很多新手建模时会直接做两个圆柱求差，忽略相贯线处的工艺圆角，实际加工时这个位置如果是尖角，油路长期通油带杂质的话很容易在尖角处形成涡流，堆积油泥堵塞油路，所以相贯线位置要做R0.3的圆角过渡，既符合加工工艺性，也能减少油路的流阻。零件的安装定位靠横向圆柱根部的方形凸台，这个凸台不是装饰结构，是卡在床身安装位的预制卡槽里的，装配时能限制接头的转动自由度，不需要额外打定位销，拧紧紧固件的时候接头不会跟着转，

　　能减少装配时的调整工作量。从安装边界来看，这个零件装入床身后，上部锥台的最高点距离安装面的高度是严格控制的，刚好在车床床头箱盖板的下方间隙里，不会和盖板产生干涉，横向孔的伸出长度也做了限制，不会突出床身外壁太多，避免被加工时飞溅的铁屑磕碰损伤外接油管。实际使用中，这个接头承担的是润滑系统主油路到床头箱上部润滑点的油路转向作用，车床工作时，润滑油从床身内部的主油路经横向孔进入接头，转向90度后从上部锥台的孔流出，顺着外接油管送到床头箱内的轴承、齿轮啮合位置，保证高速运转的摩擦副能得到持续的润滑。建模时还要注意上部锥台和下部横向圆柱的连接位置，那个方形的连接块不是随便做的方块，它的侧面和横向圆柱的母线是齐平的，

　　和锥台的下端面也是完全贴合的，这个位置如果做了多余的突出结构，装配时就会和床身的安装槽侧壁顶住，导致接头装不到位，横向孔的密封面就压不紧，工作时会出现渗油的问题。另外零件的所有棱边都做了0.2mm的倒钝处理，没有尖锐的边角，装配时不会划伤操作人员的手，也不会割伤外接的塑料油管。这类小零件虽然在整个车床的结构里占比很小，但如果建模时尺寸把控不到位，后续装配整改的工作量反而比大零件还大，毕竟润滑系统的接头一旦出问题，拆解床身外围的护板、管路就要耗费不少工时，所以建模时必须把每个配合面的公差、每个结构的避让边界都核对清楚，不能只看外形相似就随意定尺寸。
