机床用小型油路分配固定基座结构

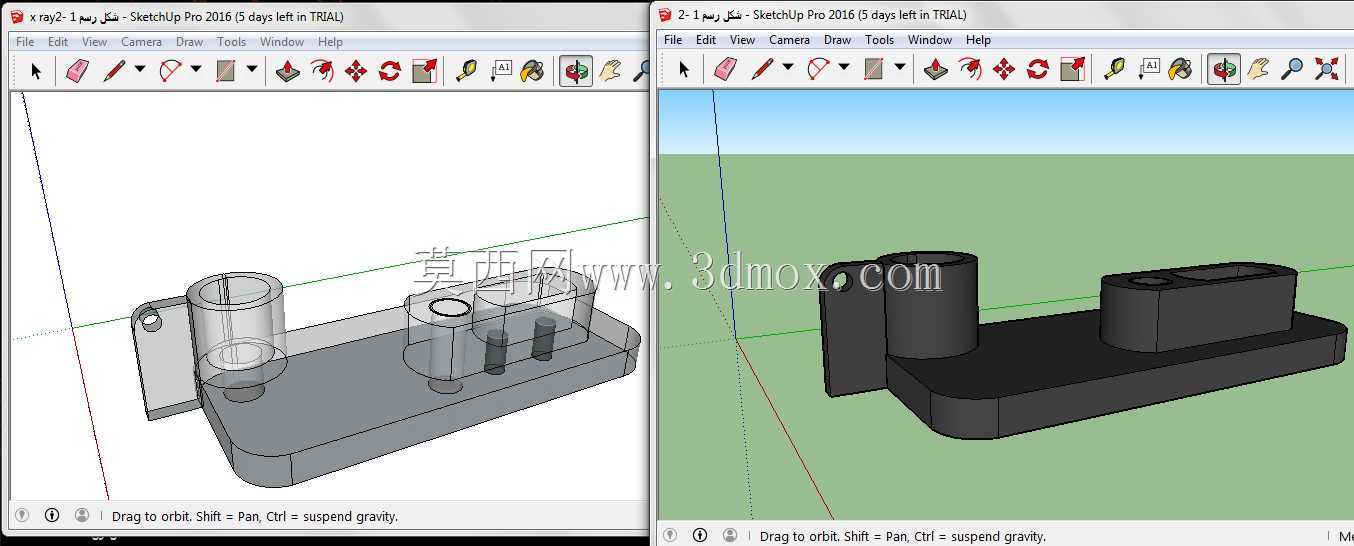

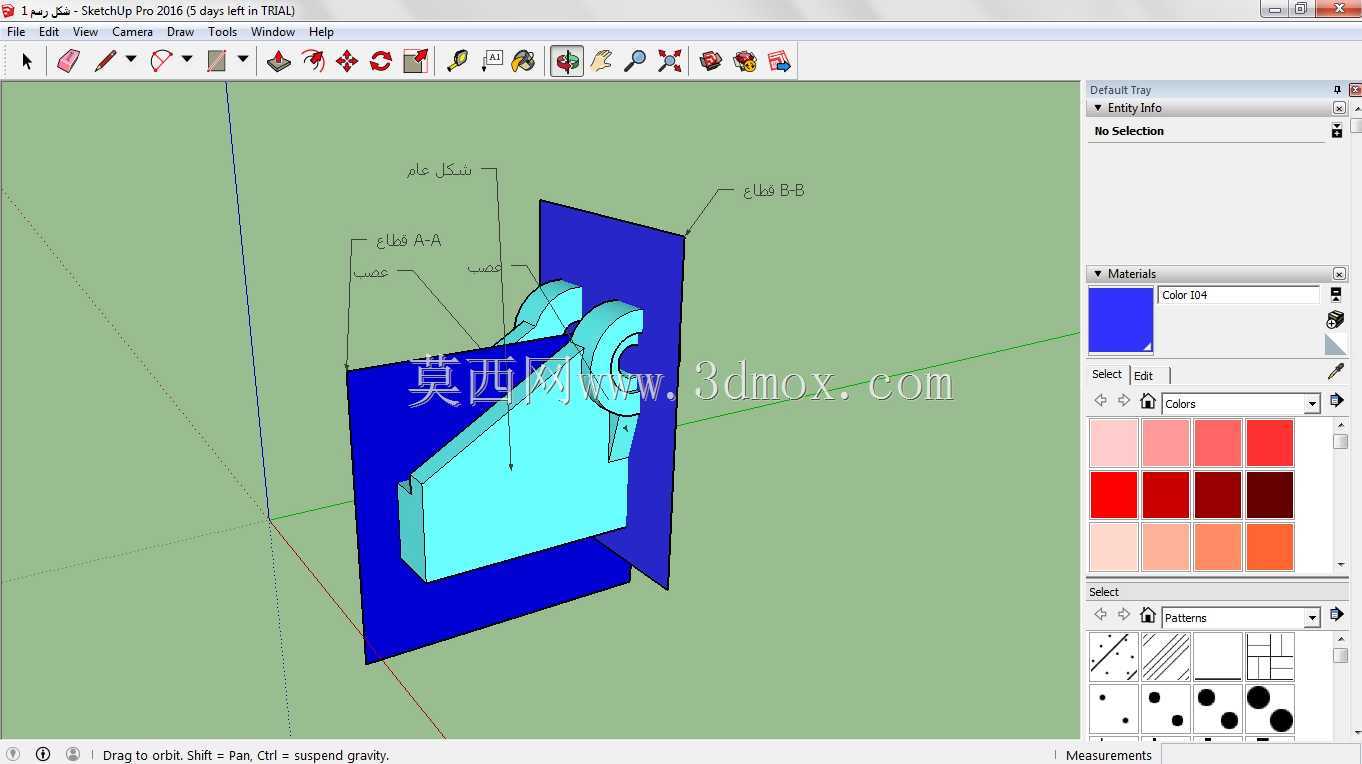

　　在普通车床的润滑系统改造场景里，这类小型集成式固定基座是油路排布环节很容易被忽略但又直接影响后期维护效率的构件，很多车间在做CA6140这类老机床的油路升级时，往往会因为没有合适的集成固定位，把润滑油管、气动检测管路零散固定在床身侧壁，不仅走线杂乱，日常清理铁屑的时候很容易刮蹭管路造成破损漏油，还会在调整溜板箱行程的时候出现管路干涉的问题。这个基座的设计核心就是把两个独立的管路接口集成在同一个安装底板上，左侧的带耳安装位可以直接用内六角螺栓固定在床身靠近进给箱的预制螺纹孔上，不需要额外在床身上打孔攻丝，避免破坏床身的原有刚性结构。从结构细节来看，底板采用了圆角过渡的厚板设计，边缘没有尖锐的直角，

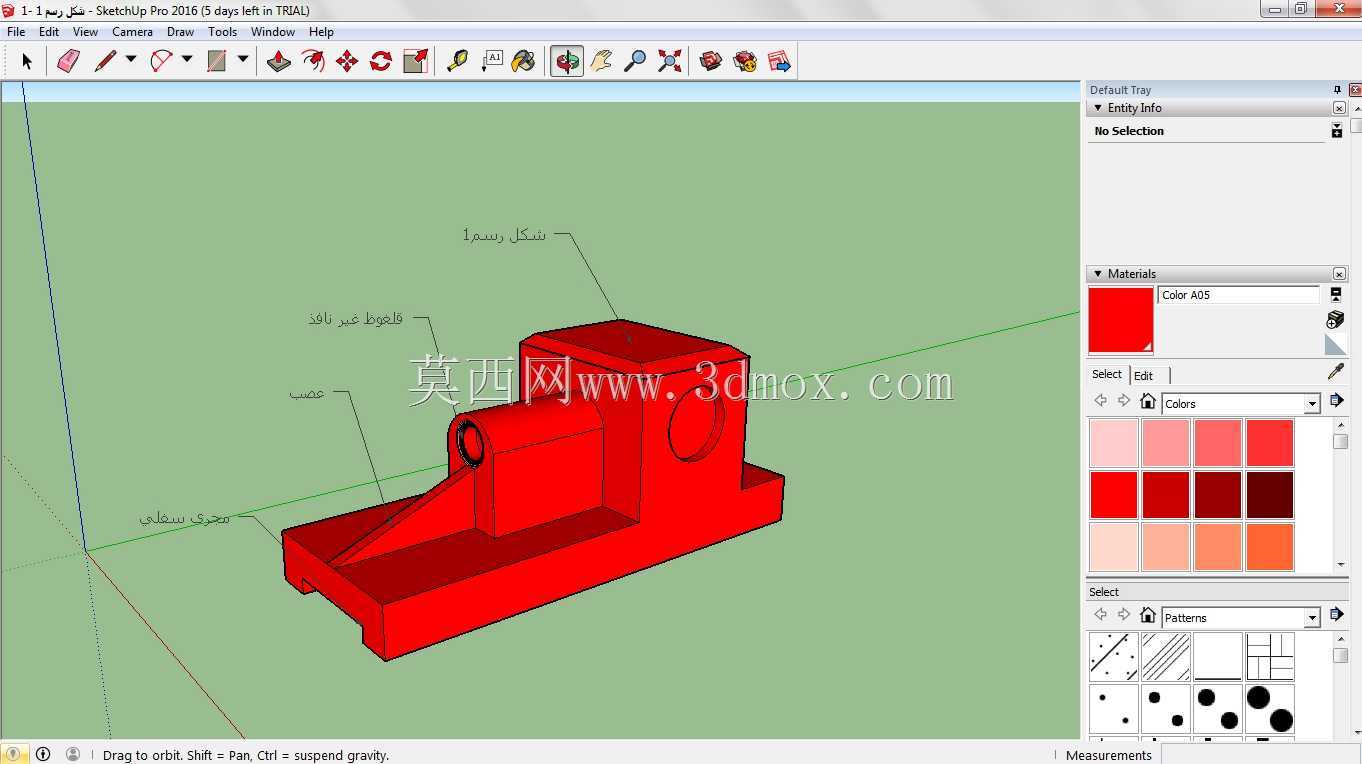

　　一方面是避免安装的时候划伤操作人员的手部，另一方面也能减少车间内切削液、铁屑堆积在直角缝隙里造成的基座锈蚀，日常清理的时候用压缩空气一吹就能把基座表面的杂物吹净。左侧的立式圆柱腔体是润滑油的主通路接口，内部做了台阶孔设计，可以直接卡入标准的6mm尼龙油管接头，不需要额外加装密封垫圈就能实现可靠密封，腔体底部和底板衔接的位置做了加厚的加强筋结构，因为这个位置在插拔油管的时候会承受侧向的掰动作用力，如果壁厚不足很容易在长期使用后出现根部开裂的问题。右侧的矮台结构集成了两个小直径的定位柱和一个矩形安装槽，定位柱是用来固定微型的油路电磁阀，矩形槽则是用来容纳电磁阀的接线端子，避免接线端子突出底板表面被掉落的铁屑砸坏。

　　设计的时候特意把两个管路接口的中心距控制在42mm，这个尺寸刚好匹配CA6140车床进给箱旁两个原有固定孔的间距，安装的时候不需要调整原有管路的走向，直接替换原来的单薄管夹就能完成安装，整个基座的安装边界控制在长78mm、宽32mm、总高45mm以内，不会超出床身侧壁的安装平面，溜板箱往复移动的时候不会和基座发生刮碰。从实际使用的角度出发，这个基座的底板厚度设置为8mm，安装后不会因为机床运行的振动出现固定螺栓松动的问题，两个接口的垂直度公差控制在0.05mm以内，安装油管之后管路不会出现歪斜，能保证油路的通畅，不会因为接口歪斜造成油路节流、润滑点供油不足的问题。在建模的时候特意把所有的安装孔位都做了沉头设计，

　　螺栓安装之后头部不会突出底板表面，不会出现勾挂棉纱、线缆的问题，左侧安装耳的开孔做了0.5mm的间隙设计，安装的时候可以微调基座的角度，对准管路的走向，避免强行掰动油管造成接头应力集中。这类集成式基座相比传统的多个独立管夹固定的方案，能把原来需要三个固定点的管路集成到一个安装点上，减少了床身螺纹孔的占用，也缩短了管路的总长度，降低了管路泄漏的风险点，在老机床改造、小型自动化设备的油路气路排布场景里都有很高的适配性，建模的时候还原了所有的倒角、加强筋、沉头孔细节，导入装配环境之后可以直接匹配对应的标准接头、电磁阀模型，不需要再做额外的结构修改，能直接用于装配干涉检查、安装指导图的绘制。
