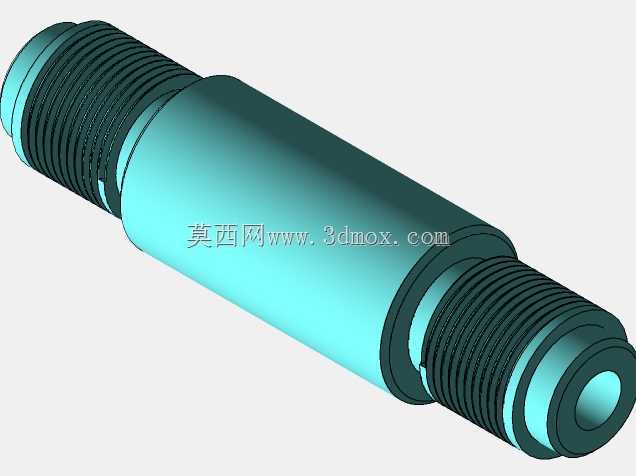

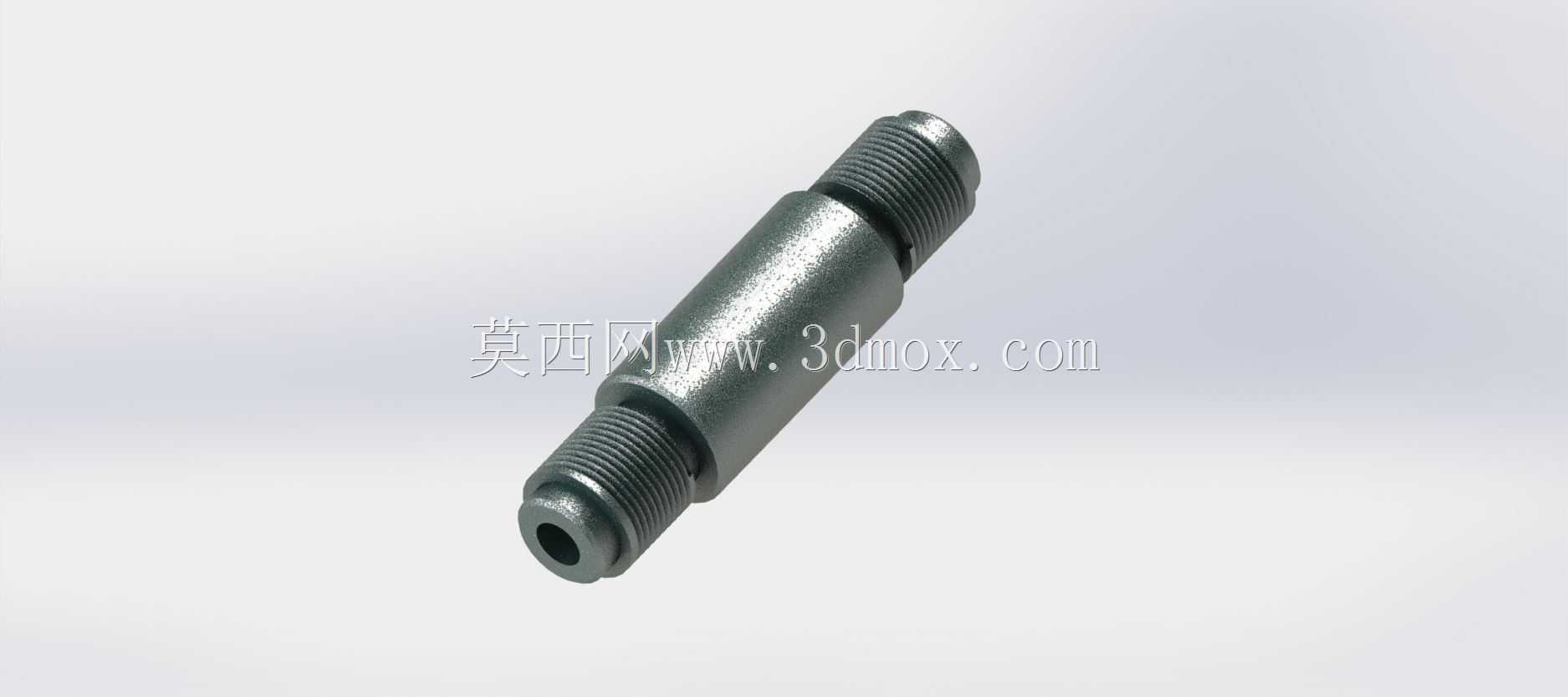

在普通卧式车床的进给传动与辅助油路连接场景中,这类两端带外螺纹的金属杆件属于兼顾传动定位与介质导通的复合结构件,主要应用在CA6140系列车床的溜板箱润滑支路、操作机构联动点位,承担着油路对接、杆件联动限位的双重作用,区别于普通实心传动杆,该杆件中心设计有轴向通孔,可作为润滑油路的导通通道,将溜板箱分油器导出的润滑油输送到对应滑移齿轮的啮合点位,避免高速运转工况下齿轮副出现干磨失效的问题。从结构设计逻辑来看,杆件两端的外螺纹采用统一的细牙螺纹规格,细牙螺纹的自锁性能更优,在车床持续振动的工况下不会出现连接松脱的问题,螺纹段的长度经过严格匹配,刚好适配对应管接头的拧入深度,既不会因为螺纹过短导致连接密封失效,
也不会因为螺纹过长造成装配干涉。杆件中间的光轴段做了两级直径变化的台阶设计,靠近两端螺纹的位置设置有退刀槽结构,退刀槽的宽度与深度符合机械加工工艺规范,能够在车削螺纹时保证刀具顺利退刀,避免螺纹尾部出现不完整牙型影响装配精度,同时台阶面可以作为装配时的轴向定位面,安装时杆件穿过对应支撑衬套后,台阶面与衬套端面贴合,能够精准控制杆件的轴向安装位置,不需要额外加装调整垫片来补偿装配尺寸误差。从安装边界尺寸来看,杆件的总长度适配CA6140车床溜板箱内部的安装空间,最大外圆直径小于对应安装孔的衬套内径0.02-0.04mm,属于间隙配合范畴,既可以保证杆件在衬套内顺利穿装,也不会因为配合间隙过大导致杆件运转时出现径向跳动。
中心通孔的直径经过流量校核,能够满足对应润滑点位的润滑油流量需求,通孔两端在螺纹段的根部做了倒角处理,装配时可以引导管接头的密封端顺利进入,避免尖锐孔口割伤密封垫造成油路渗漏。在实际使用场景中,这类杆件不仅承担油路导通的作用,部分同结构杆件还会作为操作机构的联动杆使用,两端螺纹连接操作拨叉与手柄组件,中间光轴段穿过支撑座的导向孔,扳动手柄时杆件沿轴向滑动,带动拨叉推动滑移齿轮实现档位切换,这时候杆件表面的粗糙度需要控制在Ra1.6以下,降低滑动时的摩擦阻力,避免操作时出现卡滞感。设计这类杆件时,需要重点考虑工况下的受力情况,作为传动联动杆使用时,要校核杆件的抗拉强度与抗弯刚度,避免扳动手柄时杆件出现弯曲变形,导致档位切换不到位;
作为油路连接件使用时,要保证两端螺纹的同轴度误差控制在0.02mm以内,避免装配后出现管路偏斜,造成密封面受力不均出现渗漏。杆件的表面处理采用发黑处理工艺,能够在车间多油污、多切削液的环境下提升防锈能力,延长配件的更换周期,螺纹段在加工完成后会做去毛刺处理,避免装配时毛刺脱落进入油路或者齿轮啮合区域,造成不必要的设备故障。从建模逻辑来看,构建该三维模型时需要先绘制杆件的轴向截面轮廓,通过旋转特征生成主体结构,再通过螺旋扫描特征生成两端的外螺纹,退刀槽、中心孔、倒角等细节结构不能省略,这些结构直接影响后续的工程图生成与加工工艺编制,尤其是退刀槽的尺寸需要和实际加工刀具的参数匹配,否则生成的工程图无法直接指导车间生产。在装配验证环节,将该杆件模型导入CA6140车床的总装配体中,可以模拟杆件的穿装过程,检查是否存在装配干涉,验证两端螺纹连接的行程是否满足设计要求,中心通孔是否能够和对应的油路孔完全对齐,避免实际加工装配后出现油路不通的问题。这类杆件虽然结构看似简单,但是在车床的整体运行中承担着不可替代的作用,任何一个尺寸的偏差都可能导致润滑失效或者操作卡滞,因此在设计建模过程中需要严格对照车床的原有装配尺寸,每一个结构细节都要符合机械设计的工艺规范,不能随意简化关键结构。
