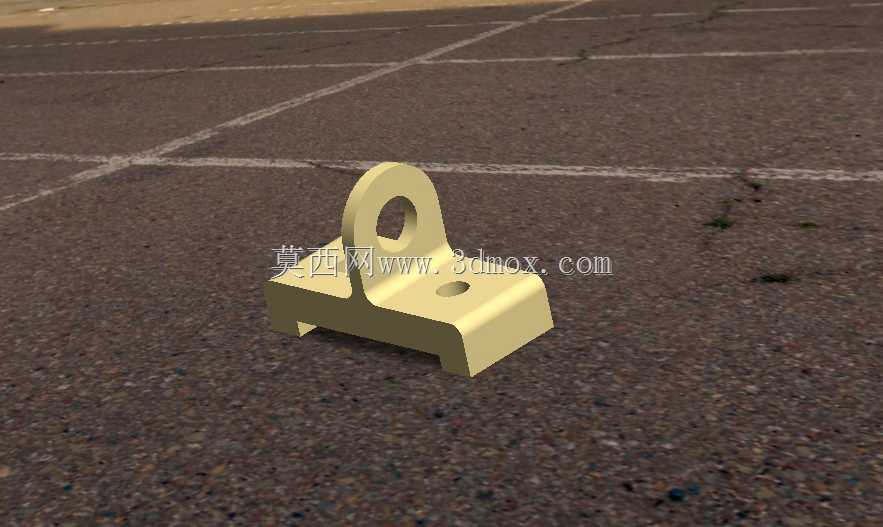

金色单耳带槽安装固定支座结构设计

　　在机床加工、小型自动化设备组装以及非标工装搭建的场景里，这类带单耳吊环的槽型固定支座是十分常见的连接承载构件，日常多承担部件定位、辅助吊装挂点、小型功能模块安装基座的作用，很多设备的走线支架、小型传感器安装架、可拆卸防护挡板的固定端，都会用到同结构形式的零件。从结构设计逻辑来看，这个零件的底部采用了通槽式的卡装结构，槽的内侧宽度匹配常用的15系列、20系列工业铝型材的安装边宽度，安装时可以直接将支座卡入型材的卡槽内，沿着槽道滑动调整安装位置，不需要提前在型材上打固定孔，位置调整到位后，只需要在槽内放入配套的T型螺栓，穿过支座底部预留的两个沉头安装孔锁紧，就能完成支座的完全固定，这种设计大幅降低了现场装配的调整难度，

　　尤其适合小批量设备试制阶段的位置反复调试场景。支座上部的单耳吊环结构，中心预留了贯通的销轴安装孔，孔的内壁做了轻微的倒角处理，既方便销轴快速穿入，也能避免销轴装配时刮伤零件表面的防腐涂层，吊环的厚度根据常规M6、M8销轴的剪切强度做了匹配，日常承受静态挂载时，安全系数可以达到3倍以上，完全满足小型部件的挂载、铰接转动需求。从安装边界尺寸来看，零件底部的槽深控制在5mm，卡入铝型材后不会突出型材安装面过多，不会干涉型材上其他部件的安装布局，整体的高度控制在28mm，上部吊环的中心高度距离安装基面22mm，这个尺寸刚好适配常用的小型连杆、铰接片的转动空间，不会因为吊环位置过高导致连杆转动时和安装基面发生剐蹭。

　　零件的两个安装沉孔采用对称布局，孔间距为20mm，刚好匹配标准铝型材的槽口中心间距，不需要额外加工转接板就能直接安装，沉孔的深度设计为3mm，锁紧后螺栓头完全没入沉孔内，不会在零件表面形成凸起，避免后续安装其他部件时出现干涉。零件的所有棱边都做了R0.5的圆角处理，没有尖锐的毛刺边，一方面是避免装配时划伤操作人员，另一方面也能减少零件在受力时的应力集中，尤其是吊环和底座连接的过渡位置，做了渐变的圆弧过渡，没有直角突变，在承受斜向拉力的时候，不会在转角位置出现应力断裂的隐患。在实际应用中，这类支座除了作为铝型材框架的挂载点，也可以焊接在钢板结构的机架上，作为小型柜门的铰接座、气弹簧的端部安装座使用，因为整体结构紧凑，占用安装空间小，

　　很多紧凑型设备的内部狭小空间里，都会优先选用这类一体化成型的固定支座，替代焊接式的吊耳，减少现场焊接的工作量，同时也能保证安装位置的精度。设计这类零件的时候，需要重点关注两个核心尺寸的公差，一个是底部卡槽的宽度尺寸，公差要控制在H7级别，既要保证能顺利卡入铝型材槽内，又不能间隙过大导致安装后出现晃动；另一个是上部吊环的销轴孔公差，要按照H8级别加工，保证销轴穿入后转动顺畅，同时不会因为间隙过大导致铰接部件出现窜动。另外零件的底座平面平面度要求控制在0.1mm以内，保证安装后和型材基面完全贴合，锁紧螺栓后不会出现倾斜，避免吊环的受力方向出现偏移，长期受力下出现变形。
