CA6140机床用盘形凸轮结构设计

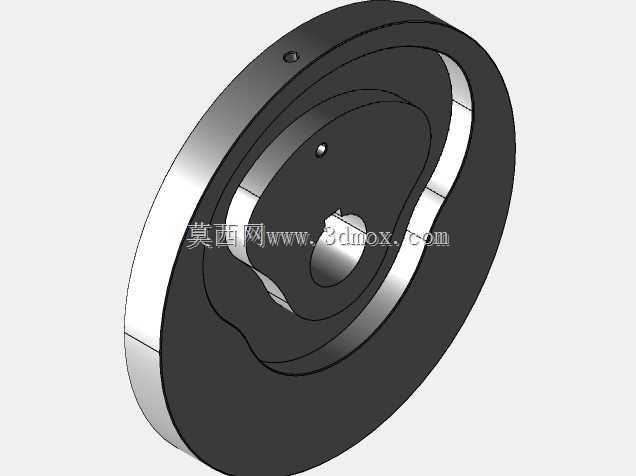

　　盘形凸轮作为CA6140普通车床进给系统、辅助动作机构中的核心传动控制零件，其轮廓精度直接决定机床对应执行部件的动作时序与运动轨迹精度，在车床的自动走刀换向、进给量切换、辅助润滑泵驱动等工位均有成熟应用。这类盘形凸轮依靠自身预设的轮廓曲线，将主轴传递来的连续回转运动，转化为从动件的规律往复直线运动或者摆动，相比连杆类间歇传动机构，凸轮结构能实现更复杂的运动规律，且结构紧凑、响应滞后量小，非常适合机床这类对动作时序一致性要求较高的加工设备。从结构设计层面来看，该盘形凸轮采用整体式盘状结构，中心设置带键槽的安装通孔，用于和凸轮轴实现周向固定，传递额定扭矩；盘体端面设置两个定位销孔，用于装配时的相位校准，

　　避免凸轮轮廓初始相位偏移导致的动作时序错乱，这类定位结构在机床凸轮类零件设计中属于必备细节，因为哪怕1度的相位偏差，都可能导致进给动作提前或滞后，直接影响加工件的尺寸精度。凸轮的工作轮廓面经过曲线拟合优化，根据CA6140机床对应从动件的运动需求，分别设置了近休止段、推程段、远休止段、回程段四个功能区段，近休止段对应从动件保持静止的工位，比如进给保持阶段，轮廓采用等半径圆弧设计，保证从动件滚子接触时无额外位移；推程段采用修正等速运动曲线，相比纯等速曲线，能有效降低推程起始和终止位置的刚性冲击，减少机床运行时的凸轮副磨损，延长零件使用寿命；远休止段同样采用等半径圆弧，对应从动件到达最大行程后的保持阶段，

　　比如车床进给到位后的停留光整加工阶段；回程段则采用修正正弦加速度曲线，保证从动件回程过程平稳无冲击，避免高速运转时的从动件跳脱问题。从安装边界尺寸来看，该凸轮的最大外圆轮廓根据CA6140机床凸轮腔的内部安装空间设计，外圆边缘和腔体内壁预留足够的安全间隙，避免运转过程中出现刮碰；中心安装孔的孔径和配套凸轮轴的轴径采用过渡配合，保证装配后无径向窜动；盘体的厚度尺寸根据从动件滚子的宽度设计，保证滚子在整个运动行程内都能完全接触凸轮轮廓面，不会出现偏载接触导致的局部异常磨损。在实际应用场景中，这类凸轮安装在CA6140车床的主轴箱侧方传动链内，和主轴保持固定的传动比，主轴回转时带动凸轮同步转动，通过轮廓驱动带滚子的摆杆或者直动推杆，

　　带动对应的离合器拨叉或者润滑泵柱塞动作，实现预设的自动控制功能，不需要额外添加电控元件，完全依靠机械结构实现可靠的时序控制，在普通车床这类传统机加工设备中，这种纯机械控制结构的抗干扰能力更强，适合车间多油、多切削粉尘的恶劣工作环境，长期运行的故障率远低于电控类控制元件。设计过程中需要重点校核凸轮轮廓的压力角参数，推程段的最大压力角控制在许用压力角范围内，避免出现自锁问题导致凸轮无法正常驱动从动件，同时要对凸轮和滚子的接触强度进行校核，因为机床长期满负荷运转时，凸轮副的接触应力如果超过材料许用值，会很快出现轮廓点蚀、磨损，导致运动精度丧失；该凸轮的基体材料采用45号钢整体加工，轮廓工作表面经过高频淬火处理，表面硬度达到HRC45-50，兼顾芯部韧性和表面耐磨性，能满足车床长期三班倒运转的使用需求。另外在结构细节上，凸轮的非工作端面做了减重凹腔设计，在保证整体结构刚性的前提下降低零件自重，减少凸轮轴的转动惯量，降低主轴高速运转时的动不平衡量，避免机床出现额外振动；所有锐边都做了倒角处理，既避免装配时划伤操作人员，也能减少应力集中，提升零件的疲劳强度。
