CA6140机床用420-38变速器链轮结构

　　在普通卧式车床的进给传动系统中，链传动凭借其可在中心距较大的轴间传递动力、传动比准确、过载能力强的特性，一直是主轴箱与进给箱之间动力传递的常用结构形式，本次涉及的链轮正是适配CA6140系列卧式车床变速器传动链路的核心传动零件。从实际装配场景来看，该链轮安装于车床主轴箱侧的输出轴端，与配套的传动链条啮合，将主轴输出的定比转速传递至进给变速机构，为车削螺纹、自动走刀等工序提供稳定的动力输入，在机床长期承受交变切削载荷的工况下，链轮的齿形精度、结构强度直接决定了进给传动的平稳性，一旦链轮出现齿面磨损、节距偏差超差的问题，就会导致走刀量不均、螺纹螺距误差超差，直接影响工件的加工精度。

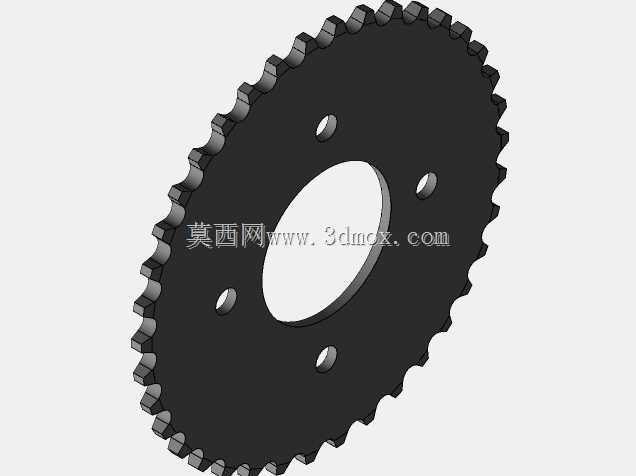

　　从结构设计逻辑来看，该链轮采用单排齿结构，适配420规格的传动链条，齿数设置为38齿，齿形按照GB/T1243规定的滚子链链轮齿形参数设计，齿廓由三段圆弧与一段直线构成，保证链条滚子进入与退出啮合时的冲击最小，同时齿面预留了合理的啮合间隙，避免链条在高速运转时出现卡滞、爬齿的问题。链轮主体采用盘式结构，中心设置大直径安装通孔，用于穿过变速器输出轴的轴颈，孔的公差配合选用H7/k6的过渡配合，保证装配后链轮与轴的同轴度，避免运转时出现径向跳动。围绕中心孔均匀分布四个小直径安装孔，用于穿装紧固螺栓，将链轮与轴端的连接法兰锁紧固定，四个安装孔的位置度公差控制在0.02mm以内，保证螺栓装配时不会出现别劲问题，同时可传递足够的扭矩，避免机床正反转切换时链轮出现周向窜动。

　　从安装边界与尺寸适配角度来看，链轮的齿顶圆、齿根圆尺寸严格匹配420链条的啮合参数，齿宽尺寸略大于链条内节内宽，保证链条可顺利嵌入齿槽，不会出现侧向摩擦。链轮的轴向厚度经过优化，在保证结构强度满足额定扭矩传递要求的前提下，尽可能减小轴向尺寸，压缩变速器输出端的安装空间，适配CA6140车床主轴箱内部紧凑的布局要求。链轮的端面设计有平整的加工基准面，装配时该面与轴端法兰面完全贴合，保证链轮的端面跳动公差控制在0.03mm以内，避免链条运转时出现轴向偏摆，延长链条与链轮的使用寿命。

　　在实际建模过程中，齿形的绘制是核心环节，需要先根据链条节距、滚子直径、齿数计算出链轮的分度圆直径、齿顶圆直径、齿根圆直径，再按照标准齿形的参数方程绘制出单个齿的轮廓，通过圆周阵列生成全部轮齿，之后对齿根位置进行圆角过渡处理，减小应力集中，避免链轮在承受冲击载荷时出现齿根断裂的问题。四个安装孔的位置需要与对应连接法兰的螺栓孔位置完全匹配，建模时需要保证孔中心所在的分度圆直径、孔间夹角的精度，避免出现装配干涉。中心安装孔的倒角、安装孔的沉台结构都按照实际加工工艺要求进行建模还原，保证三维模型与实际加工零件的结构完全一致，可直接用于后续的工程图生成、装配干涉检查、运动仿真分析等工作。

　　从工况适配角度来看，该链轮的工作环境处于封闭的主轴箱内部，长期接触润滑油雾，因此齿面的粗糙度要求控制在Ra1.6以内，减小啮合过程中的摩擦阻力，同时链轮材料选用45号钢，齿面进行高频淬火处理，硬度达到HRC40-45，保证齿面具备足够的耐磨性，可承受长期的交变接触应力，避免过早出现磨损、点蚀等失效问题。链轮的非加工面进行发黑处理，提升防锈能力，适应主轴箱内部的油雾环境。在实际设备维护过程中，该链轮属于易损件，当齿面磨损量超过节距的2%时就需要进行更换，因此准确的三维模型可用于备件的快速加工生产，减少设备停机维护的时间。
