适配Aptina AR0234的改装型摄像头固定支架

　　在工业视觉检测、小型设备图像采集场景中，相机安装的适配性一直是现场调试的常见痛点，很多成品相机支架要么无法匹配特定型号传感器的镜头突出尺寸，要么和设备现有外壳的安装位存在公差偏差，这款适配Aptina AR0234的相机支架，就是针对这类改装场景做的结构优化，核心解决高镜头版本相机与常规外壳的装配干涉问题。从实际使用场景来看，这类支架多用于小型嵌入式视觉采集单元，比如设备内置的工位检测相机、小型智能识别终端的图像模块固定，不需要额外做复杂的转接件，就能直接把相机模组稳定固定在设备壳体内部，避免镜头晃动带来的成像虚焦、采集画面偏移问题。

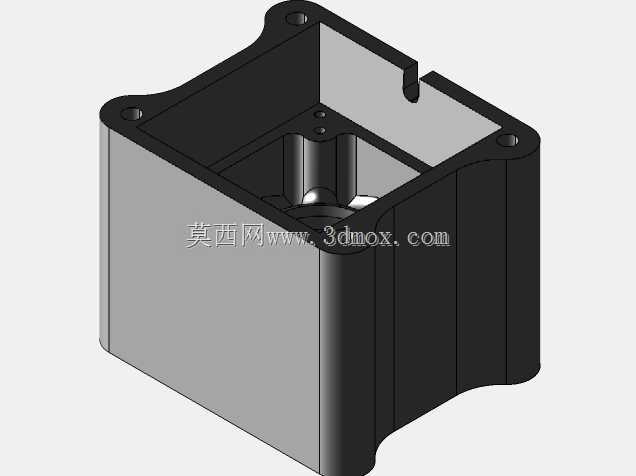

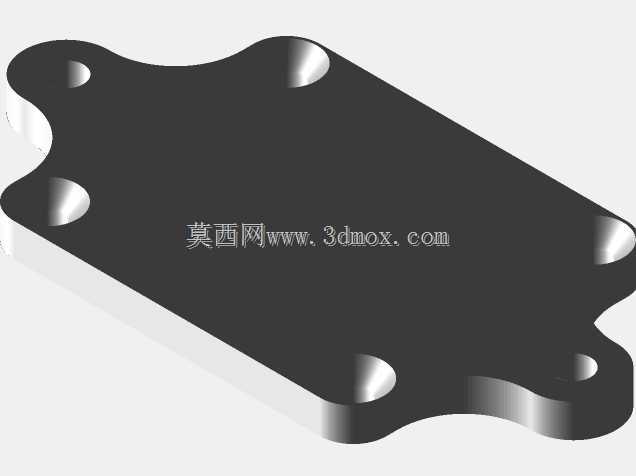

　　结构设计上，这款支架采用盒式承托结构，主体为围合式腔体，腔体内部预留了相机主板的放置空间，四个角位设置了带安装孔的凸耳，凸耳的孔位对应常规方形设备外壳的预装螺柱位置，不需要额外在壳体上打孔攻丝，直接用对应规格的螺丝就能完成支架与外壳的固定。腔体内部的中心位置设置了带孔的定位柱，这个结构是专门对应AR0234相机主板的中心安装孔设计的，装配时可以先把相机主板固定在内部定位柱上，再把整个支架推入外壳腔体，能避免安装过程中主板偏移蹭到镜头。考虑到高镜头版本的相机镜头突出量比标准版大，支架的腔体深度做了针对性加深，同时在腔体侧壁预留了镜头避让的缺口，不会出现镜头顶到支架壁、无法装平的问题，缺口的位置刚好对应镜头的出线侧，也能给FPC排线留出足够的走线空间，避免排线被挤压弯折造成信号传输故障。

　　安装边界方面，支架整体外形为带圆角的方形结构，四个安装凸耳的外轮廓尺寸匹配常规38mm见方的设备内仓尺寸，凸耳上的安装孔中心距为34mm，适配M2.5规格的固定螺丝，安装后支架的顶面与外壳内顶面的间隙控制在0.2mm以内，不会出现装配后支架窜动的问题。腔体内部的有效容纳尺寸为32mm*32mm，深度为18mm，能够容纳带12mm高镜头的AR0234相机模组，镜头中心与支架中心的同轴度公差控制在0.1mm以内，保证镜头光轴与设备采集窗口的中心对齐，减少后期画面校准的工作量。侧壁的走线缺口宽度为6mm，能够同时容纳相机的FPC排线与补光灯的供电线，缺口边缘做了R0.5的圆角处理，避免装配时锐边刮伤线材绝缘层。

　　从功能特性来看，这款支架除了基础的固定承托作用，还能对相机主板起到一定的防护作用，围合式的侧壁可以隔绝设备内部其他元件的电磁干扰，同时避免设备运行过程中产生的碎屑、灰尘直接落到相机主板上，减少后期维护清理的频率。支架的壁厚设计为1.5mm，在保证整体结构强度的前提下，尽可能压缩了占用的空间，不会因为支架壁厚过大挤占设备内部其他元件的安装位置。四个角的安装凸耳做了加厚处理，厚度达到2mm，多次拆装螺丝也不会出现凸耳开裂、滑丝的问题，适合需要反复调试相机位置的研发打样场景。

　　实际装配逻辑上，这款支架的设计优先考虑了现场改装的便利性，不需要对原有设备外壳做二次切削加工，只要原有外壳的内仓尺寸与安装孔位匹配，就能直接替换原有不适配的支架，整个装配过程不需要特殊工装，用常规的十字螺丝刀就能完成全部组装工作。针对部分改装场景中需要调整镜头俯仰角度的需求，支架内部的定位柱预留了0.3mm的间隙余量，在固定螺丝未完全锁死的状态下，可以小范围微调相机的角度，对准采集目标后再锁死螺丝，不需要额外增加角度调节的转接结构，简化了整体装配结构。
