M10规格60mm杆长星形胶头可调手拧螺钉

　　在各类工装夹具、机床附件、检测治具以及小型非标设备的结构设计中，手动调节类紧固件的选型往往直接影响设备的操作便捷性与调节效率，这款带星形胶头的M10杆长60mm手拧螺钉，就是针对无需工具即可完成锁紧、调节的场景设计的典型操作类紧固件。从实际应用场景来看，这类零件常出现在CA6140这类普通车床的辅助调节部位，比如导轨防护罩的位置固定、冷却液喷嘴的角度锁紧、小型工装的快速装夹定位，也会用在各类木工机械、食品包装设备的手动调节工位，替代需要扳手操作的普通外六角螺栓，降低操作人员的工具依赖，提升工位调节的响应速度。

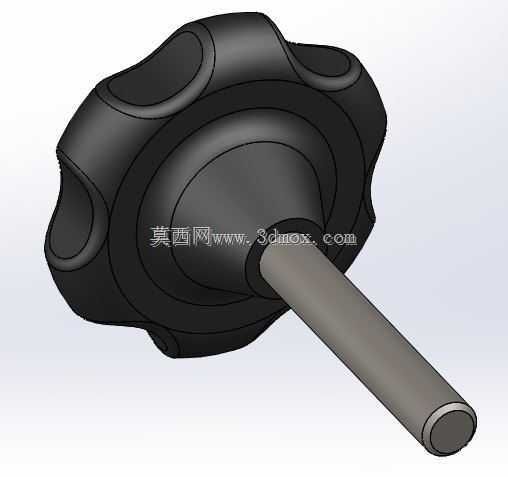

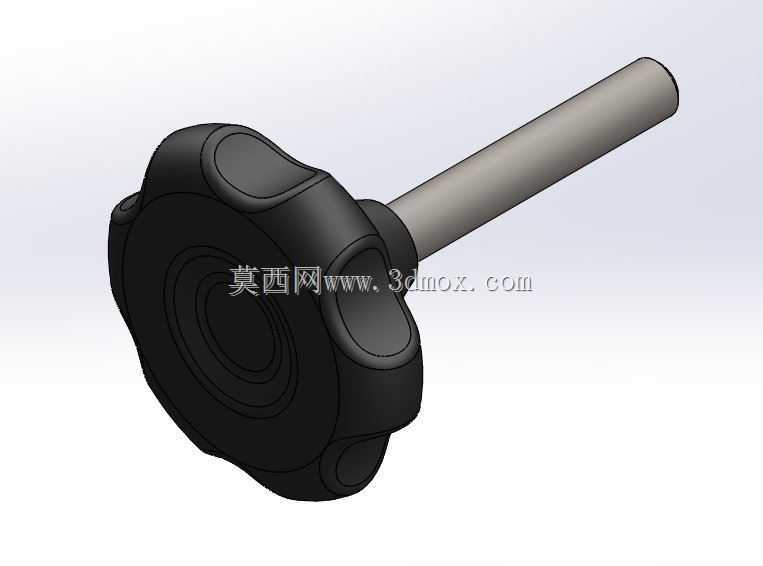

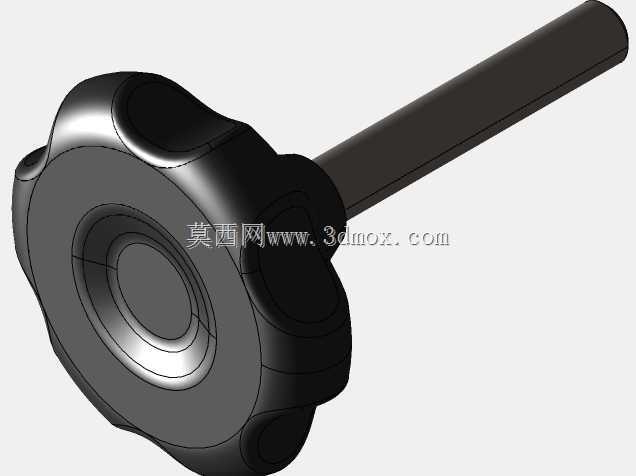

　　从功能特性上看，这款手拧螺钉的头部采用多瓣星形的胶木结构，边缘做了圆弧过渡的凹陷指槽，单手握持时手指可以自然嵌入指槽位置，施加扭矩时不会出现打滑问题，相比圆形滚花头的手拧螺丝，星形结构的力臂更长，同等握持力下能输出更大的锁紧扭矩，同时胶木材质的头部具备良好的绝缘、隔热性能，在设备表面温度稍高或者需要弱电绝缘的工位也能正常使用，不会出现金属手柄烫手、导电的问题。螺杆部分采用标准M10公制粗牙螺纹，杆身总长度60mm，其中螺纹段的有效旋合长度可以覆盖多数薄板、型材的连接厚度需求，螺杆与头部的连接位置做了轴肩过渡，避免锁紧时应力集中导致头部与杆部断裂，提升反复松紧后的使用寿命。

　　设计思路上，这类零件的建模需要优先保证头部的人机工程尺寸，星形头部的外径通常控制在40-50mm区间，既不会因为头部过大占用过多安装空间，也不会因为头部过小导致握持发力困难，每个指槽的弧度需要匹配成年人手指的指腹曲率，边缘做R2以上的圆角处理，避免操作时划伤手部。螺杆部分的螺纹收尾需要符合普通螺纹的收尾规范，末端做45度倒角方便旋入螺纹孔，杆身与头部的嵌合部分需要做滚花或者扁位结构，保证胶木头部注塑成型后与金属杆不会发生相对转动，这也是这类手拧件建模时容易忽略的配合细节——如果只做光杆与胶头的平面贴合，长期承受扭矩后很容易出现胶头空转的失效问题。

　　从安装边界来看，这款螺钉的安装需要预留足够的手部操作空间，以头部中心为圆心，半径35mm的范围内不能有凸起的结构件，否则手指无法顺利握持头部旋转；螺杆旋入端的螺纹孔需要保证与安装面垂直，倾斜角度超过2度时会导致锁紧时头部偏斜，长期使用会造成杆部弯曲变形。如果是用于频繁调节的工位，配套的螺纹孔建议安装铜质螺纹护套，避免反复旋合磨损铝件、塑料件的基体螺纹，降低维护成本。另外在选型时需要注意，这类胶头手拧螺钉的锁紧扭矩通常不超过12N·m，不能用于需要大扭矩锁紧的承重连接部位，仅适合手动调节、轻载固定的工位，比如设备门板的快速压紧、行程挡块的位置微调、防护罩的快拆固定等场景，错误用在重载承重位置会出现螺杆断裂、胶头碎裂的问题。

　　建模过程中，头部的星形曲面可以通过旋转生成基础轮廓后，阵列单个指槽的切除特征完成，需要注意每个指槽的拔模角度控制在1-2度，方便注塑模具的脱模生产；金属杆部分可以单独建模为零件后与头部做装配约束，也可以在多实体环境下完成嵌合结构的设计，导出STEP格式时保留实体的颜色区分，方便后续渲染时区分胶木黑色哑光与金属杆的钢件质感，用于装配体的干涉检查时，需要重点验证头部旋转时与周边零件的间隙，避免安装后头部与相邻结构发生碰撞，导致无法正常旋转锁紧。
